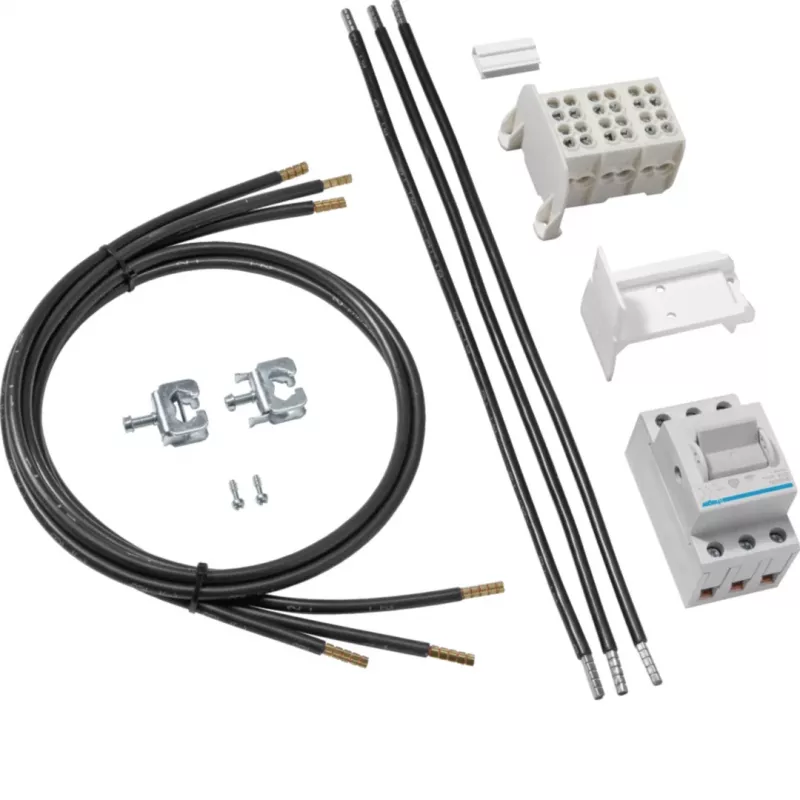

HAGER universZ 1 vietas PV skaitītāja paneļa montāžas komplekts ZY01PV

Ja jāaprīko Hager universZ skaitītāja skapis fotoelektriskās ievades uzskaitei, ZY01PV montāžas komplekts nodrošina nepieciešamos komponentus vienai skaitītāja vietai. Tas sagatavo skaitītāja lauku PV enerģijas mērīšanai saskaņā ar VDE-AR-N 4100.

Galvenās specifikācijas

• Produkta veids: Skaitītāja paneļa montāžas komplekts
• Pielietojums: Fotoelektriskā (PV) ievade
• Sistēmas saderība: Hager universZ skaitītāja skapji
• Skaitītāja vietu skaits: 1
• Nominālā strāva (galvenā ķēde): 63 A
• Nominālais spriegums: 230/400 V AC
• Frekvence: 50 Hz
• Iekļautais galvenais slēdzis: 3 polu, 63 A
• Iekļautā pārsprieguma aizsardzības ierīce (SPD): 2. tips, 3+N polu
• Iekļautais automātiskais slēdzis (PV izeja): 3 polu, 25 A
• Kopņu sistēma: 5 polu (L1, L2, L3, N, PE)
• Savienojuma veids: Skrūvju spailes
• Atbilstība standartiem: DIN VDE 0603-1, VDE-AR-N 4100
• Uzstādīšanas vide: Iekštelpas (piemērotā korpusā)
• Aizsardzības pakāpe (komponentiem): IP20
• Materiāls: Jaukts (plastmasa, metāls)
• Montāža: Uzspraužama / pieskrūvējama universZ sistēmai

Kāpēc izvēlēties

Komplekts apvieno nepieciešamās komutācijas un aizsardzības ierīces PV ievades punktam, samazinot izvēles un pasūtīšanas darbu. Visi komponenti ir saskaņoti ar universZ sistēmu vienkāršai uzstādīšanai.

Ideāli lietošanas gadījumi

• Skaitītāja skapja aprīkošana dzīvojamo vai komerciālo PV sistēmu vajadzībām
• Esoša universZ skapja papildināšana saules enerģijas uzskaitei

Noderīga informācija

Komplekts paredzēts lietošanai iekštelpās piemērotā korpusā. Tas ietver 2. tipa pārsprieguma aizsardzības ierīci un atsevišķu PV izejas automātisko slēdzi.

Padoms: Pirms montāžas pārliecinieties, ka skapis ir atbilstoši sagatavots un ievērojiet vietējos drošības noteikumus. Ieteicams izmantot ražotāja instrukcijas, lai nodrošinātu pareizu savienojumu un atbilstību standartiem.
