HAGER universZ komplektēts uzskaites panelis ZH33W7N, 1 eHZ vieta, 3 punktu stiprinājums, 1050 mm, 1 lauks

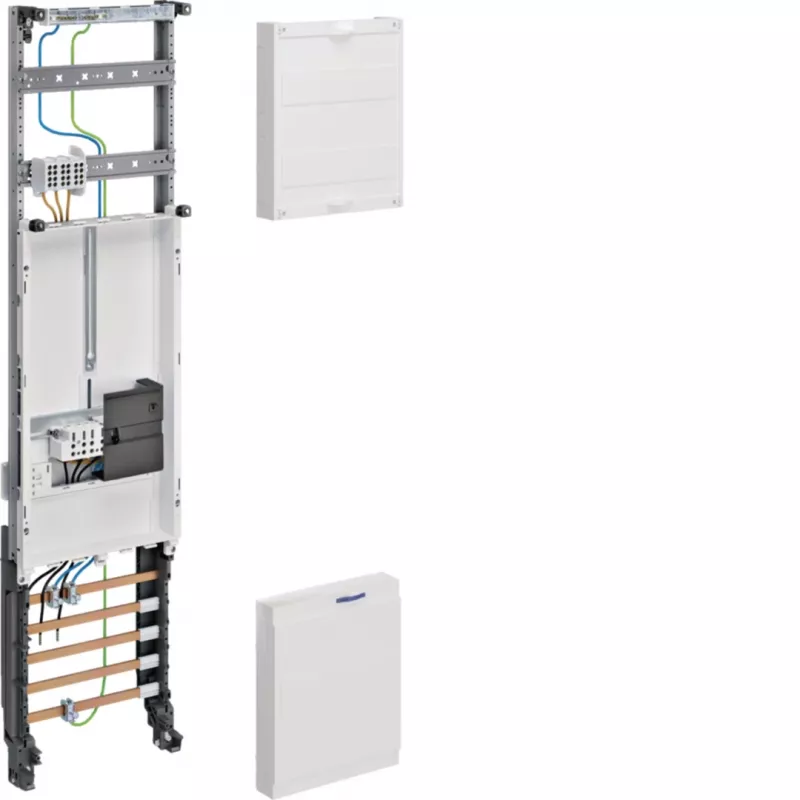

Galvanizēta tērauda korpuss ar 5 polu kopni un HLAK spailēm — šis HAGER universZ panelis ir gatavs uzstādīšanai uzreiz, bez papildu komplektēšanas. Ja meklējat risinājumu vienam eHZ skaitītājam, šeit viss ir salikts kopā.

Kam paredzēts

Elektriķiem un sadales skapju montētājiem, kuriem nepieciešams standartizēts uzskaites punkts vienam elektroniskajam mājsaimniecības skaitītājam (eHZ). Piemērots gan jaunām instalācijām, gan esošu sistēmu atjaunināšanai, kur nepieciešams kompakts panelis ar 3 punktu stiprinājumu.

Galvenās priekšrocības

• Komplektā iekļauts skaitītāja šķērslis, 5 polu kopnes sistēma un galvenā līnijas spaiļu bloks (HLAK) līdz 63 A
• Viena eHZ skaitītāja vieta ar 3 punktu stiprinājumu
• Nominālie izmēri: 1050 mm augstums, 250 mm platums, 1 lauks
• Izgatavots no galvanizēta tērauda loksnes — izturīgs pret koroziju
• Iekļauti PE/N spailes drošai zemējuma un neitrāla savienojumam
• Nominālais spriegums 230/400 V AC, piemērots standarta zemsprieguma tīkliem
• Aizsardzība pret pieskaršanos IP2X saskaņā ar DIN VDE 0603-1 un DIN 43870-1

Specifikācijas

• Produkta veids: Komplektēts uzskaites panelis
• Sērija: universZ
• Skaitītāja vietu skaits: 1
• Skaitītāja tipa saderība: eHZ (elektroniskais mājsaimniecības skaitītājs)
• Stiprinājuma veids: 3 punktu
• Lauku skaits: 1
• Nominālais augstums: 1050 mm
• Nominālais platums: 250 mm
• Kopnes sistēma: 5 polu
• Galvenā līnijas spaiļu bloks: 5 polu, līdz 63 A
• PE/N spailes: Iekļautas
• Materiāls: Galvanizēts tērauda loksnes
• Aizsardzības klase: IP2X
• Nominālais spriegums: 230/400 V AC
• Standarti: DIN VDE 0603-1, DIN 43870-1
• Pielietojums: Dzīvojamo un komerciālo ēku uzskaite

Kā lietot

Pirms montāžas pārbaudiet skaitītāja stiprinājuma izmērus un pieejamo vietu uz sienas. Piestipriniet paneli ar 3 punktu sistēmu, pēc tam pievienojiet galvenās līnijas vadus pie HLAK spailēm un PE/N vadus. Pievienojiet skaitītāju atbilstoši ražotāja norādījumiem.

Padoms: Pārliecinieties, ka galvenā līnijas spaiļu bloka nominālais strāvas stiprums atbilst padeves kabeļa šķērsgriezumam. Vienmēr ievērojiet vietējos elektroinstalācijas noteikumus un pārbaudiet savienojumu pievilkšanas momentu atbilstoši skaitītāja ražotāja prasībām.
