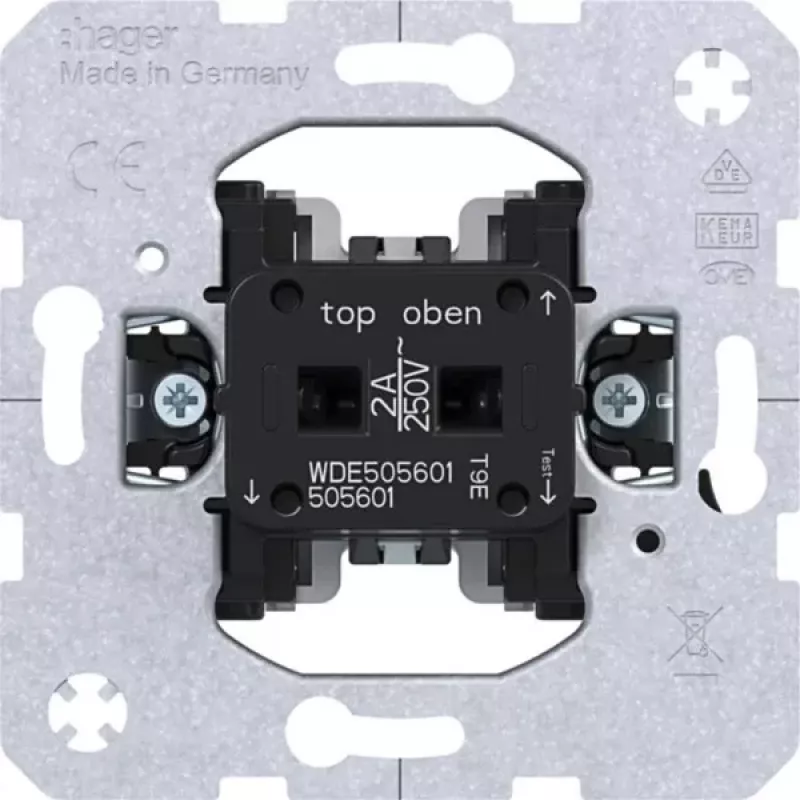

Hager WDE505601 spiedpoga 1-polāra 1 NO 250 V AC 10 A iekļaujamā montāža

Elektriķiem un instalatoriem, kuri uzstāda apgaismojuma vai zvanu vadības shēmas, Hager WDE505601 ir uzticams spiedpogas mehānisms ar 1 NO kontaktu. Tā 10 A/250 V AC nomināls ļauj komutēt tipiskās apgaismojuma slodzes, un iekļaujamais 1 moduļa dizains iederas standarta kārbu sistēmās.

Galvenās priekšrocības

• 1 NO kontakts – momentāna darbība, ideāli piemērota zvanu pogām, signāla ķēdēm vai apgaismojuma vadībai no vairākām vietām
• 10 A / 250 V AC – pietiekama jauda parastām kvēlspuldzēm, LED spuldzēm un citām mājsaimniecības slodzēm
• Iekļaujamais 1 moduļa izpildījums – viegli uzstādīt gan jaunbūvēs, gan nomainot vecos mehānismus
• Halogenbrīvs termoplasts – drošāks ugunsgrēka gadījumā, jo neizdala kodīgus dūmus
• Skrūvju spailes – nodrošina stingru un uzticamu vadītāju savienojumu

Kam piemērots

Šis spiedpoga ir paredzēta iekštelpu instalācijām, kur nepieciešama vienpolu momentānā komutācija. Tā lieliski der gan dzīvokļu, gan biroju elektroinstalācijās – piemēram, durvju zvana pogai, apgaismojuma ieslēgšanai no vairākām vietām vai signalizācijas ķēdēm. Pateicoties Hager moduļu sistēmas saderībai, to var kombinēt ar dažādiem rāmjiem un vāciņiem.

Tehniskā specifikācija

• Slēdža tips: spiedpoga (momentānā darbība)
• Polu skaits: 1
• Kontaktu konfigurācija: 1 NO
• Nominālais spriegums: 250 V AC
• Nominālā strāva: 10 A
• Montāžas tips: iekļaujamā
• Savienojuma tips: skrūvju spailes
• Materiāls: termoplasts
• Halogenbrīvs: jā
• IP aizsardzības klase: IP20
• Darba temperatūras diapazons: -5 līdz +40 °C
• Spaiļu ietilpība (cietie vadītāji): 1,5 - 2,5 mm²
• Moduļu skaits: 1

Kā lietot

Pirms uzstādīšanas pārliecinieties, ka barošana ir atslēgta. Noņemiet veco mehānismu, ja tāds ir, un pievienojiet fāzes vadītāju pie spailes L un slodzes vadītāju pie spailes 1 (vai atbilstoši shēmai). Izmantojiet tikai cietos vadītājus ar šķērsgriezumu no 1,5 līdz 2,5 mm². Pēc pievienošanas uzmanīgi ievietojiet mehānismu standarta kārbā un nostipriniet ar skrūvēm. Pārbaudiet darbību, pirms atjaunojat barošanu.

Padoms: lai nodrošinātu ilgmūžību, pievelciet skrūvju spailes ar atbilstošu spēku – pārāk vājš savienojums var izraisīt dzirksteļošanu, bet pārāk stiprs var sabojāt vadu. Vienmēr izslēdziet strāvu pirms darba ar elektroinstalāciju!
