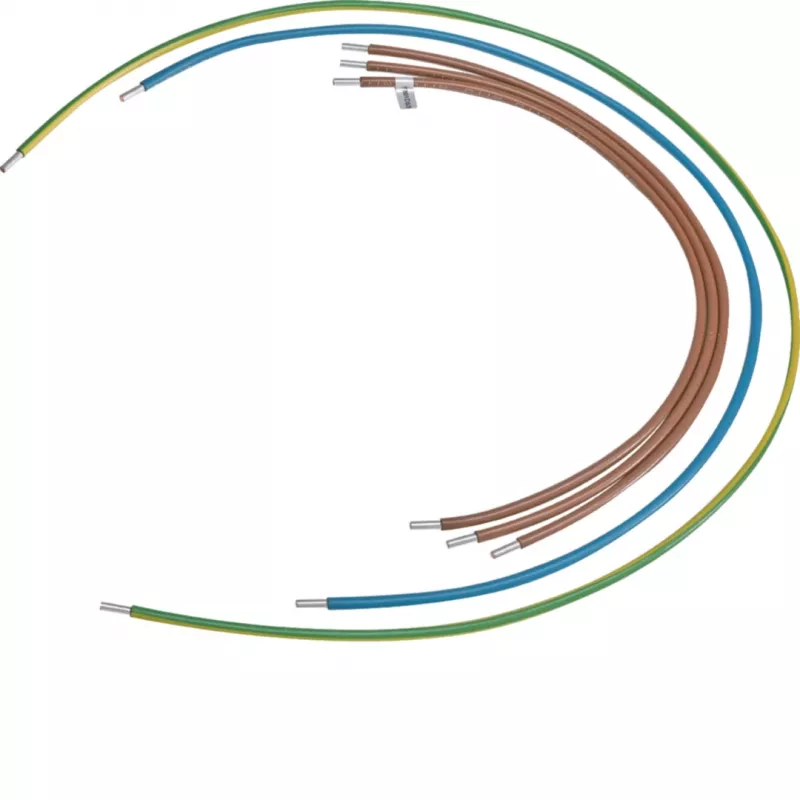

HAGER Y891DS3 Universālā Z izvades elektroinstalācijas komplekts 16mm² 5-poliem H07V2-KEBS 1200/1350mm Augšējais savienojums

Elektriķiem un sadales skapju montētājiem, kuri strādā ar Hager universālajām Z sadales sistēmām, šis HAGER Y891DS3 izvades elektroinstalācijas komplekts nodrošina gatavu risinājumu 16 mm² 5-polu savienojumam. Komplekts ir salikts rūpnīcā, tāpēc ietaupāt laiku un samazināt kļūdu risku, kas rodas, manuāli sagatavojot vadus.

Priekšrocības

• Rūpnīcā salikts komplekts – nav jāgriež, jānoņem izolācija un jāpresē katrs vads atsevišķi.
• Elastīgi 5. klases vara vadītāji ar PVC izolāciju – viegli izvietojami arī šaurās sadales skapja vietās.
• H07V2-KEBS kabelis ar paaugstinātu temperatūras noturību līdz 90°C – piemērots ilgstošai ekspluatācijai.
• Augšējais savienojuma punkts – ērta piekļuve un sakārtota elektroinstalācija.

Kam piemērots

• Sadales skapju un komutācijas iekārtu iekšējai elektroinstalācijai.
• Hager universālajām Z sadales sistēmām.
• Vietām, kur nepieciešams 5-polu 16 mm² savienojums.

Galvenie tehniskie dati

• Vadītāja šķērsgriezums: 16 mm²
• Polu skaits: 5
• Kabeļa tips: H07V2-KEBS
• Nominālais spriegums: 450/750 V
• Vadītāja materiāls: varš, 5. klases elastīgs
• Izolācija: PVC
• Maksimālā darba temperatūra: 90°C
• Garumi: 1200 mm un 1350 mm
• Savienojuma punkta orientācija: augšā

Lietošana

Komplekts paredzēts tiešai uzstādīšanai Hager universālajā Z sadales sistēmā. Pirms montāžas pārbaudiet, vai jūsu sadales skapis ir saderīgs ar šo modeli. Ievietojiet vadus atbilstošajos spailēs, ievērojot polu secību, un pievelciet savienojumus ar ražotāja norādīto griezes momentu.

Pirms uzstādīšanas vienmēr pārbaudiet saderību ar konkrēto Hager universālās Z sadales skapi. Ievērojiet minimālo lieces rādiusu, lai nesabojātu vadītājus. Ja nepieciešams, izmantojiet kabeļu kanālus vai stiprinājumus, lai nodrošinātu, ka vadi netiek pakļauti mehāniskai slodzei.
