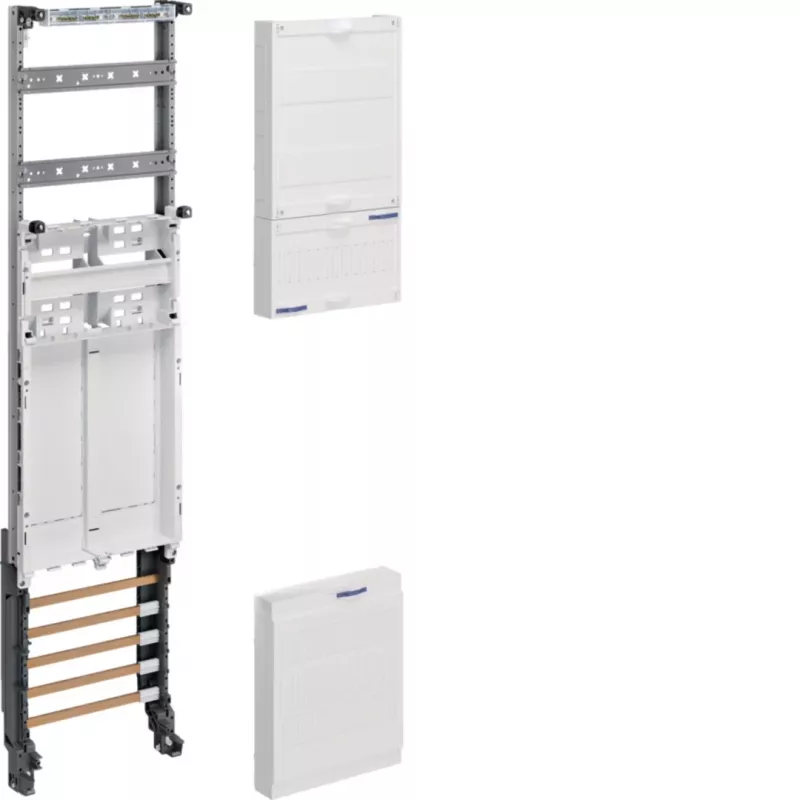

HAGER ZH32ES pilns mērīšanas lauks, 1 lauks, eHZ, 1050 mm augstums

Kad elektroinstalācijas darbi jāveic ātri un bez liekām pārdomām, HAGER ZH32ES pilns mērīšanas lauks kļūst par uzticamu pamatu. Tas paredzēts elektroniskajiem mājsaimniecības skaitītājiem (eHZ), un tā uzbūve ļauj ērti izvietot gan skaitītāju, gan aizsardzības automātus vienā kompaktā mezglā.

Kāpēc izvēlēties šo mērīšanas lauku

• Nominālā strāva 63 A uz 5 polu kopni nodrošina drošu barošanu gan dzīvokļiem, gan komerctelpām.
• Trīs sadales rindas ar 12 moduļiem katrā dod pietiekami daudz vietas automātisko slēdžu un citu ierīču izvietošanai.
• Augšējā pieslēguma telpa 150 mm un skaitītāja telpa 450 mm atvieglo vadu savienošanu un skaitītāja montāžu.
• Atbilst DIN VDE 0603-1, DIN 43870-1 un VDE-AR-N 4100 prasībām, tāpēc to var izmantot oficiālās mērīšanas sistēmās.

Tehniskie dati

• Produkta veids: Pilns mērīšanas lauks
• Lauku skaits: 1
• Saderība ar skaitītājiem: Elektroniskais mājsaimniecības skaitītājs (eHZ)
• Rezerves vieta: Jā
• Nominālā strāva (kopne): 63 A
• Kopnes sistēma: 5 polu
• Skaitītāju vietu skaits: 1
• Sadales rindas: 3 × 12 moduļi
• Materiāls: Lokšņu tērauds
• Krāsa: RAL 9010 (tīri balta)
• Augšējās pieslēguma telpas augstums: 150 mm
• Skaitītāja telpas augstums: 450 mm
• Apakšējās pieslēguma/sadales telpas augstums: 450 mm
• Montāžas veids: Iekšējā sastāvdaļa skaitītāju skapjiem
• Pielietojums: Dzīvojamo un komerciālo objektu mērīšana

Kam piemērots

Elektriķiem, kuri uzstāda eHZ skaitītājus jaunbūvēs vai veic esošo skapju modernizāciju. Piemērots arī projektu vadītājiem, kuri meklē risinājumu, kas atbilst VDE normām un vienlaikus ir vienkārši montējams.

Kā lietot

Ievietojiet lauku skaitītāju skapī, pieslēdziet 5 polu kopni pie barošanas avota un pēc tam pievienojiet eHZ skaitītāju tam paredzētajā vietā. Izmantojiet sadales rindas automātisko slēdžu un citu aizsardzības ierīču izvietošanai. Pārliecinieties, ka visi savienojumi ir droši pievilkti un atbilst vietējiem noteikumiem.

Padoms: pirms montāžas pārbaudiet, vai skapī ir pietiekami daudz vietas 1050 mm augstajam laukam, un vienmēr ievērojiet ražotāja norādīto griezes momentu skrūvju pievilkšanai.
