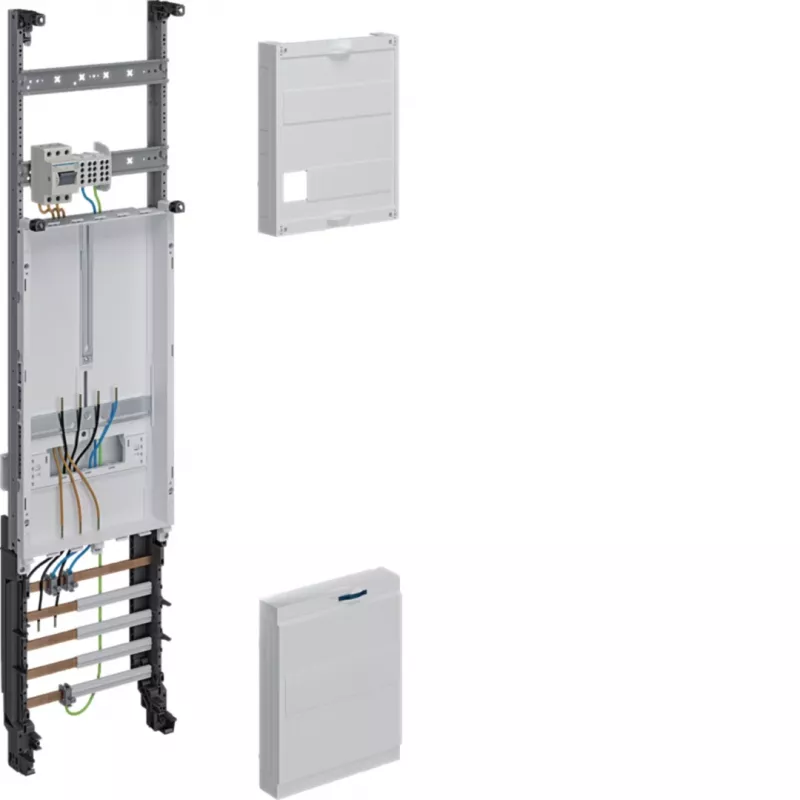

Hager ZH32P7KT pilns skaitītāja lauks 1050x250mm, 3 fāžu, 1 skaitītāja vieta, 10mm² ar atslēgšanas funkciju

Ja būvējat sadales skapi ar vienu trīsfāžu skaitītāja vietu, Hager ZH32P7KT pilnais skaitītāja lauks ļauj to izdarīt bez liekas laika tērēšanas. Tas ir gatavs komplekts, kas iekļauj atslēgšanas funkciju, tāpēc nav jāpievieno atsevišķi atslēgšanas elementi.

Galvenās priekšrocības

• Viena skaitītāja vieta – piemērots dzīvokļu, māju un komerciālu objektu uzskaites mezgliem.
• Trīsfāžu sistēma – atbalsta 230/400 V AC tīklu.
• Iebūvēta atslēgšanas funkcija – droši atslēdz skaitītāju bez papildu komponentiem.
• 10 mm² vadu savienojumi – divi PE un divi N termināļi.
• Gatavs 5 polu kopņu sistēmai – vienkārša montāža.
• Komplekts ar Hager Z sērijas skapjiem – precīza uzstādīšana.

Kam piemērots

Elektriķiem un sadales skapju montētājiem, kuri strādā ar Hager Z sērijas skapjiem un veido jaunus vai atjauno esošos uzskaites punktus. Piemērots gan vienģimenes mājām, gan daudzdzīvokļu ēkām, gan komerciālām telpām.

Tehniskie dati

• Izstrādājuma tips: Pilns skaitītāja lauks
• Skaitītāja vietu skaits: 1
• Fāžu konfigurācija: 3 fāzes
• Vadu šķērsgriezums (galvenais): 10 mm²
• Atslēgšanas funkcija: Ir
• Nominālā strāva (In): 63 A
• Nominālais spriegums (Un): 230/400 V AC
• Sistēmas saderība: Hager Z sērijas skaitītāju skapji
• Montāžas tips: Uzspraužams / skrūvējams
• Termināļu tips: Skrūvju termināļi
• Kopņu savienojums: Sagatavots 5 polu kopņu sistēmai
• Augstums: 1050 mm
• Platums: 250 mm
• Dziļums: 160 mm
• Materiāls: Cinkota tērauda loksne, plastmasas detaļas
• Aizsardzības pakāpe (iekšējā): IP2X
• PE/N termināļu skaits: 2x PE, 2x N (10 mm² savienojumiem)
• Standarti: DIN VDE, VDE-AR-N 4100

Kā lietot

Ievietojiet lauku Hager Z sērijas skapī un nostipriniet ar uzspraušanu vai skrūvēm. Pievienojiet 10 mm² vadu PE un N termināļiem, kā arī pievienojiet 5 polu kopnes. Pēc tam uzstādiet skaitītāju un pārbaudiet atslēgšanas funkcijas darbību.

Padoms: Pirms montāžas pārliecinieties, ka skapja tips atbilst Hager Z sērijai. Izmantojiet tikai 10 mm² vadus, lai nodrošinātu drošu savienojumu. Regulāri pārbaudiet, vai atslēgšanas mehānisms darbojas bez aizķeršanās.
