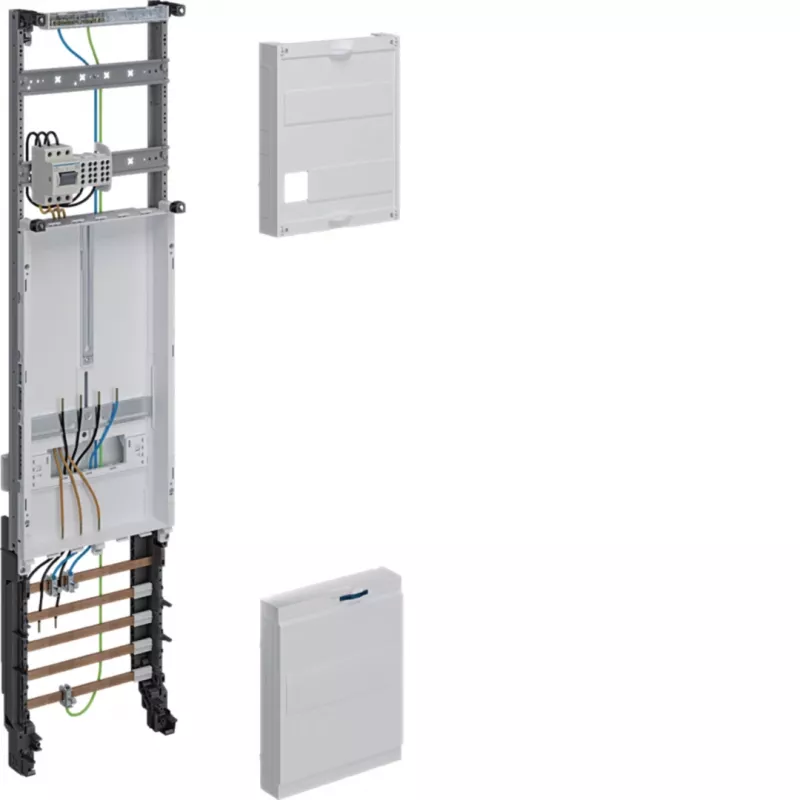

Hager ZH33Q7NT universZ komplektskaitītāja lauks 1050x250mm, 3 fāžu, 1 skaitītāja vieta, 10mm² ar atslēgšanas funkciju

1050 mm augstums un 250 mm platums – šie izmēri nozīmē, ka Hager ZH33Q7NT universZ komplektskaitītāja lauks ir gatavs uzstādīšanai bez papildu komplektēšanas. Tas apvieno skaitītāja montāžas vietu, kopnes sistēmu un atslēgšanas funkciju vienā tērauda korpusā.

Kam paredzēts

Elektriķiem un sadalņu montētājiem, kuri ierīko trīsfāžu skaitītāja punktus dzīvojamās vai komerciālās sadales sistēmās. Piemērots projektiem, kur nepieciešama viena skaitītāja vieta un droša atslēgšanas funkcija atbilstoši vietējiem noteikumiem.

Galvenās priekšrocības

• Komplekts risinājums vienai trīsfāžu skaitītāja vietai
• Iebūvēta atslēgšanas funkcija drošai atslēgšanai
• Galvenā pieslēguma šķērsgriezums: 10 mm²
• 5 polu kopnes konfigurācija
• Nominālais darba spriegums: 230/400 V AC
• Nominālā strāva: 63 A
• Izmēri: 1050 mm augstums, 250 mm platums, 160 mm dziļums
• Tērauda konstrukcija izturībai

Specifikācijas

• Produkta veids: Komplektskaitītāja lauks
• Sistēmas sērija: universZ
• Skaitītāja vietu skaits: 1
• Fāzes: 3 fāžu
• Galvenā pieslēguma šķērsgriezums: 10 mm²
• Iebūvēta atslēgšanas funkcija: Jā
• Montāžas veids: Skaitītāju skapjiem / sadalnēm
• Nominālais darba spriegums (Ue): 230/400 V AC
• Nominālā strāva (In): 63 A
• Kopnes konfigurācija: 5 polu
• Aizsardzības pakāpe (iekšējā): IP2X
• Materiāls: Tērauds
• Pieslēguma veids: Skrūvju spailes
• Augstums: 1050 mm
• Platums: 250 mm
• Dziļums: 160 mm

Kā lietot

Pārbaudiet, vai sadalnē ir pietiekami daudz vietas 1050 mm augstumam un 250 mm platumam. Iebūvētā atslēgšanas funkcija vienkāršo atbilstību vietējām prasībām, taču vienmēr ievērojiet spēkā esošos elektroinstalācijas noteikumus.

Padoms: pirms uzstādīšanas pārliecinieties, ka galvenā pieslēguma kabelis atbilst 10 mm² šķērsgriezumam un ka skrūvju spailes ir cieši pievilktas atbilstoši ražotāja norādītajam griezes momentam.
