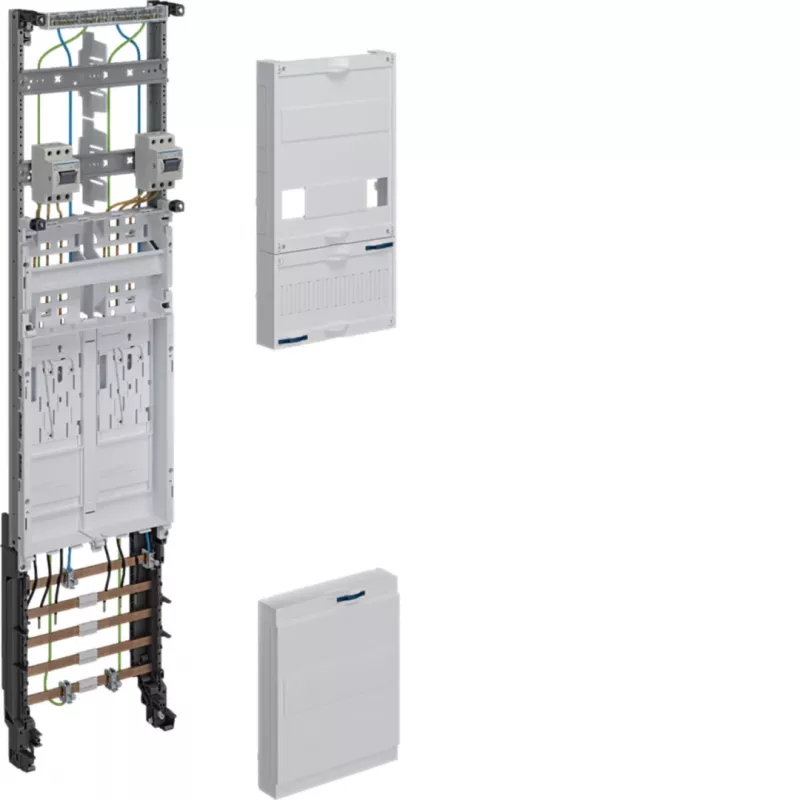

HAGER ZH3EF12T komplekts skaitītāju panelis BKE-I 2 skaitītāju pozīcijām 10mm² ar atslēgšanas funkciju

Ja sadales skapī jāievieto divi eHZ viedie skaitītāji, parasti nākas ķerties pie atsevišķām detaļām un vadu savienošanas. HAGER ZH3EF12T novērš šo problēmu – tas ir pilnībā salikts un iepriekš savienots skaitītāju panelis ar divām BKE-I pozīcijām, 10 mm² galvenā vadītāja šķērsgriezumu un iebūvētu atslēgšanas funkciju. Ierīce paredzēta universālajiem sadales skapjiem, tāpēc to var uzreiz montēt un pieslēgt.

Priekšrocības

• Iepriekš savienots komplekts – ietaupa laiku montāžas laikā, jo nav atsevišķi jāvada kopnes un jāveido savienojumi.
• Iebūvēta atslēgšanas funkcija – ļauj droši atslēgt katru skaitītāja pozīciju atsevišķi, kas atvieglo apkopi un remontu.
• Piemērots eHZ viedajiem skaitītājiem, izmantojot BKE-I adapteri.
• 5 polu kopņu sistēma un PE/N spailes jau iekļautas komplektā.
• 10 mm² galvenā vadītāja šķērsgriezums nodrošina atbilstību prasībām lielākajā daļā mājsaimniecību un komerciālo objektu.

Kam piemērots

• Dzīvojamo un komerciālo ēku sadales skapjiem, kuros nepieciešamas divas skaitītāju pozīcijas.
• Uzstādīšanai ar eHZ viedajiem skaitītājiem (BKE-I).
• Hager universZ sērijas sadales skapjiem.

Galvenie tehniskie dati

• Skaitītāju pozīciju skaits: 2
• Skaitītāja tips: BKE-I (eHZ viedajiem skaitītājiem)
• Galvenā vadītāja šķērsgriezums: 10 mm²
• Nominālā strāva: 63 A
• Nominālais spriegums: 230/400 V AC
• Sistēmas tips: 3 fāžu
• Montāža: universālajos sadales skapjos
• Materiāls: tērauda loksne
• Kopņu sistēma: 5 polu
• Moduļa platums uz pozīciju: 12 TE (250 mm)
• Augstuma vienības uz pozīciju: 7 HE
• Iepriekš savienots: jā
• Krāsa: RAL 9010 (tīri balta)

Kā lietot

Pirms uzstādīšanas pārbaudiet, vai sadales skapja izmēri atbilst šim panelim un vai tajā ir vieta divām skaitītāju pozīcijām. Pēc montāžas pievienojiet galvenos vadītājus, ievērojot ražotāja norādīto pievilkšanas momentu. Nodrošiniet, lai atslēgšanas funkcija būtu pieejama un darbotos pareizi. Pēc pieslēgšanas veiciet pārbaudi atbilstoši spēkā esošajiem noteikumiem.

Pirms iegādes pārliecinieties, ka jūsu sadales skapī ir pietiekami daudz vietas (12 TE × 2 pozīcijas) un ka tiek izmantoti eHZ skaitītāji ar BKE-I adapteri. Vienmēr ievērojiet ražotāja norādīto pievilkšanas momentu spailēm – tas garantē drošu un ilgmūžīgu savienojumu.
