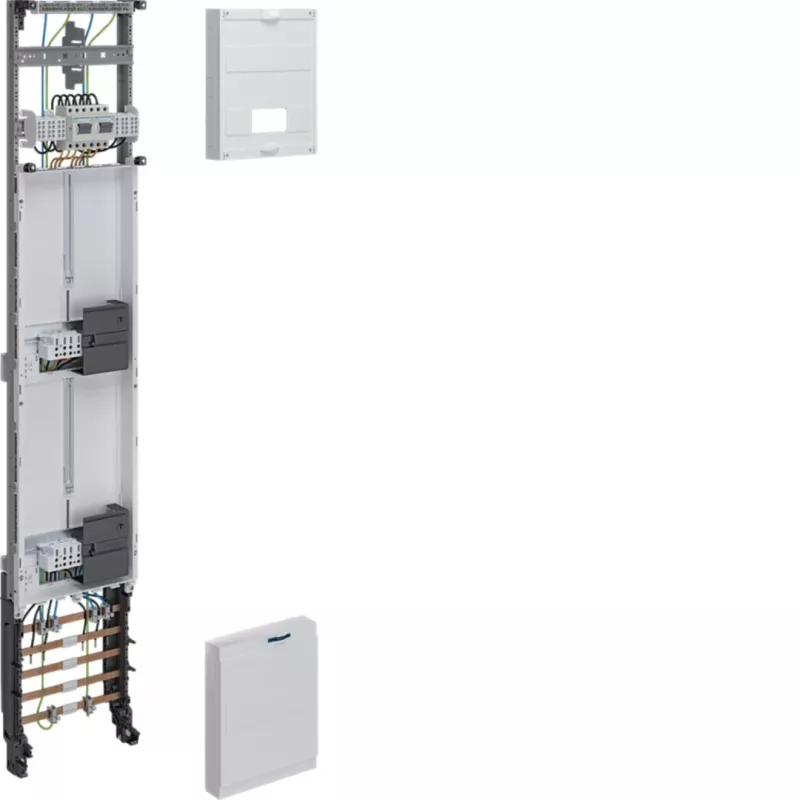

Hager ZH53W3NT universZ komplekta lauks, 1350x250mm, 3-fāžu, 2 skaitītāju vietas, 10 mm², ar atslēgšanas funkciju

Hager ZH53W3NT universZ komplekta lauks ir risinājums, kas ļauj ietaupīt laiku un nodrošināt drošu elektroapgādi daudzdzīvokļu ēkās un komerciālās telpās. Šis modulis ir paredzēts diviem skaitītājiem trīsfāžu sistēmā un ir savienojams gan ar eHZ, gan parastajiem skaitītājiem.

Kam tas ir piemērots

Elektriķiem un sadales skapju montētājiem, kuri meklē kompaktu, standartiem atbilstošu skaitītāju sadales moduli divām mērīšanas vietām. Pateicoties iebūvētajai atslēgšanas funkcijai, to ir ērti izmantot gan jaunbūvēs, gan esošo sistēmu atjaunināšanā.

Galvenās priekšrocības

• UniversZ sērijas komplekts ar izmēriem 1350 x 250 mm
• Divas skaitītāju vietas, trīsfāžu, ar iebūvētu atslēgšanas funkciju caur galvenās līnijas atzaru spailēm
• Galvenā vadītāja šķērsgriezums 10 mm², 5 polu kopņu sistēma (L1, L2, L3, N, PE)
• Nominālā strāva 63 A, nominālais spriegums 230/400 V AC
• Cinkota tērauda loksnes korpuss, aizsardzības klase IP2XC
• Viena sadales rinda ar 12 moduļiem (12 TE)
• Atbilst DIN VDE 0603-1 un DIN 43870-1 standartiem

Specifikācijas

• Sērija: universZ
• Produkta veids: Komplekta lauks
• Skaitītāju vietu skaits: 2
• Fāžu tips: 3-fāžu
• Galvenā vadītāja šķērsgriezums: 10 mm²
• Atslēgšanas funkcija: Iebūvēta
• Kopņu sistēma: 5 polu (L1, L2, L3, N, PE)
• Nominālā strāva: 63 A
• Nominālais spriegums: 230/400 V AC
• Aizsardzības klase: IP2XC
• Materiāls: Cinkota tērauda loksne
• Montāžas veids: Skapja modulis
• Savienojuma veids: Skrūvju spailes
• Galvenās līnijas atzaru spaiļu skaits: 1 (3-polu + N)
• Sadales rindu skaits: 1 (12 TE / 12 moduļi)
• Skaitītāju saderība: eHZ un parastie skaitītāji
• Augstums: 1350 mm
• Platums: 250 mm

Kā lietot

Pirms montāžas pārliecinieties, ka tīkls ir atslēgts un ievērojiet vietējos noteikumus. Komplekta lauks tiek piestiprināts pie sienas vai skapja, un pēc tam tiek veikts savienojums ar skrūvju spailēm. Iebūvētā atslēgšanas funkcija ļauj droši atslēgt skaitītāju sekciju apkopes laikā.

Padoms: vienmēr pārbaudiet, vai izmantotie skaitītāji atbilst eHZ vai parastajiem standartiem, un izmantojiet tikai sertificētus vadus ar atbilstošu šķērsgriezumu.
