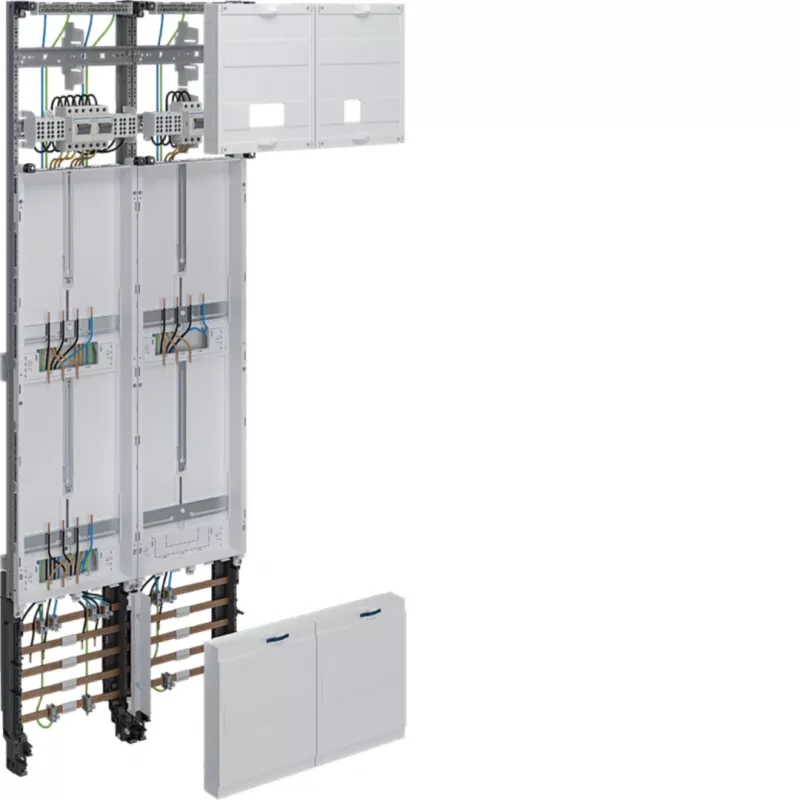

Hager ZK53Q5NT universZ komplekts skaitītāju skapis, 3 punktu, 3 fāžu, 10 mm², ar atdalītāju, 1350x500 mm

Trīs skaitītāju vietas, trīs fāzes un iebūvēts atdalītājs — Hager ZK53Q5NT universZ lauka skapis ir gatavs uzstādīšanai uzreiz no kastes. Tas paredzēts elektroenerģijas uzskaitei un sadalei dzīvojamās un komerciālās ēkās, kur nepieciešama droša atslēgšana un atbilstība DIN standartiem.

Priekšrocības

universZ sistēma nozīmē standartizētu risinājumu: nav jādomā par atsevišķu komponentu saderību. Iebūvētais atdalītājs ļauj droši atslēgt skaitītāju lauku apkopes laikā, bet 5 polu kopņu sistēma nodrošina vienmērīgu sadali. Cinkota tērauda loksnes korpuss ir izturīgs un paredzēts ilgstošai lietošanai.

Kam piemērots

• Dzīvojamām ēkām ar līdz trim uzskaites punktiem
• Komerciālām telpām, kur nepieciešama trīsfāžu uzskaite
• Instalācijām ar eHZ vai parastajiem skaitītājiem
• Projektiem, kuros nepieciešams kompakts, iepriekš sagatavots skaitītāju lauks

Galvenie tehniskie dati

• Sērija: universZ
• Skaitītāju vietu skaits: 3
• Fāžu konfigurācija: 3 fāzes
• Nominālā strāva: 63 A
• Galvenā pieslēguma šķērsgriezums: 10 mm²
• Palīg pieslēguma šķērsgriezums: 10 mm²
• Atdalītājs: ir
• Izmēri: 1350 x 500 x 160 mm (A x P x D)
• Kopņu sistēma: 5 polu
• Spailes: skrūvju
• Materiāls: cinkota tērauda loksne
• Aizsardzības klase (lauks): IP2X
• Atbilstība: DIN VDE 0603-1, DIN 43870
• Sadales vienības (APZ/OVE): 7 TE

Lietošana

Skapis paredzēts montāžai uz sienas vai iegremdēšanai atbilstoši vietējiem noteikumiem. Pirms pieslēgšanas pārbaudiet, vai tīkla operators atļauj konkrēto konfigurāciju. Pēc uzstādīšanas pārbaudiet visu skrūvju savienojumu griezes momentu un veiciet izolācijas pretestības mērījumus.

Pirms darba uzsākšanas vienmēr pārliecinieties, ka barošana ir atslēgta un ievērojiet vietējos drošības noteikumus. Šo izstrādājumu drīkst uzstādīt tikai kvalificēts elektriķis.
