Hager ZY3R1SI barošanas bloka komplekts uzskaites nodalījumiem, 1100 mm, 1 A

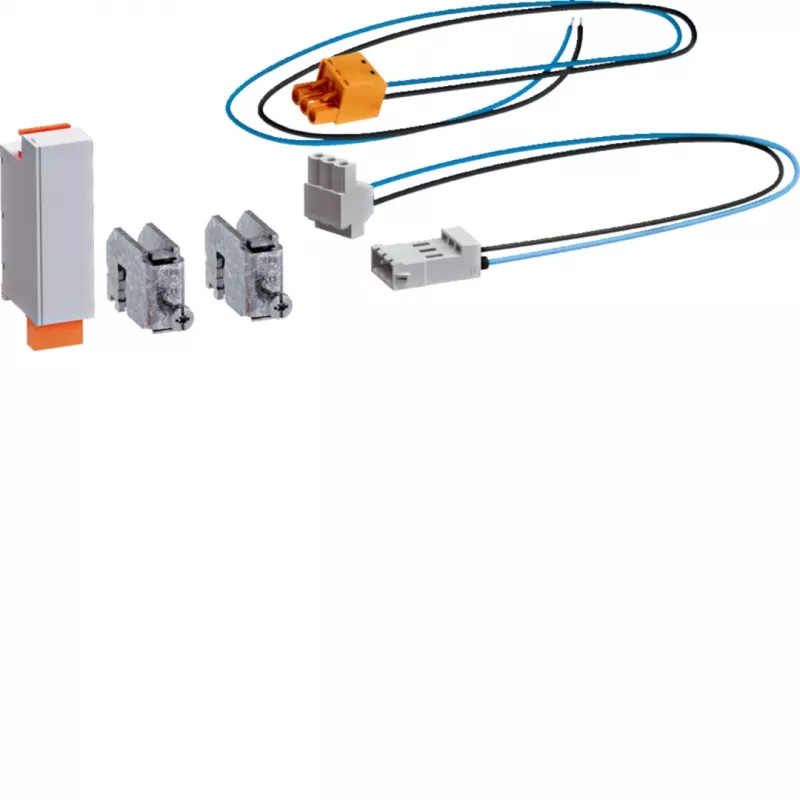

Ja jūsu Hager Z sērijas skaitītāju skapī trūkst palīgbarošanas, šis komplekts nodrošina visu nepieciešamo vienā iepakojumā – barošanas bloku, spailes, montāžas plāksni un vadu komplektu. Tas ir paredzēts uzstādīšanai uzreiz, bez papildu meklēšanas.

Priekšrocības

Komplekts ir pilnīgs risinājums palīgbarošanas nodrošināšanai uzskaites nodalījumos (RfZ). Iekļautie elementi ir saderīgi ar Hager Z sērijas universālajiem skaitītāju skapjiem, tāpēc uzstādīšana ir vienkārša – montāža ar skrūvēm vai fiksatoriem. Barošanas bloks nodrošina stabilu 1 A strāvu palīgķēdēm, piemēram, mērīšanas ierīcēm vai komunikācijas moduļiem.

Piemērots

• Uzskaites nodalījumiem (RfZ) Hager Z sērijas universālajos skaitītāju skapjos
• Dzīvojamo un komerciālo ēku elektroinstalācijām, kur nepieciešama palīgbarošana

Galvenie tehniskie dati

• Nominālais spriegums: 230/400 V AC
• Nominālā strāva (palīgizeja): 1 A
• Fāžu skaits: 3 fāzes
• Uzstādīšanas augstums: 1100 mm
• Moduļa platums: 250 mm
• Dziļums: 120 mm
• Materiāls: augstas kvalitātes plastmasa (PC/ABS), metāls
• Aizsardzības pakāpe (uzstādītam): IP2XC
• Savienojumu tehnoloģija: skrūvju spailes
• Krāsa: gaiši pelēka

Kā lietot

Pirms uzstādīšanas pārliecinieties, ka skapja konfigurācija atbilst komplekta izmēriem. Uzstādiet barošanas bloku uz montāžas plāksnes, pievienojiet vadu komplektu atbilstoši shēmai un nostipriniet ar skrūvēm. Pēc uzstādīšanas pārbaudiet, vai palīgbarošanas ķēde darbojas pareizi.

Pārbaudiet saderību ar savu konkrēto skaitītāju skapja konfigurāciju pirms uzstādīšanas.
