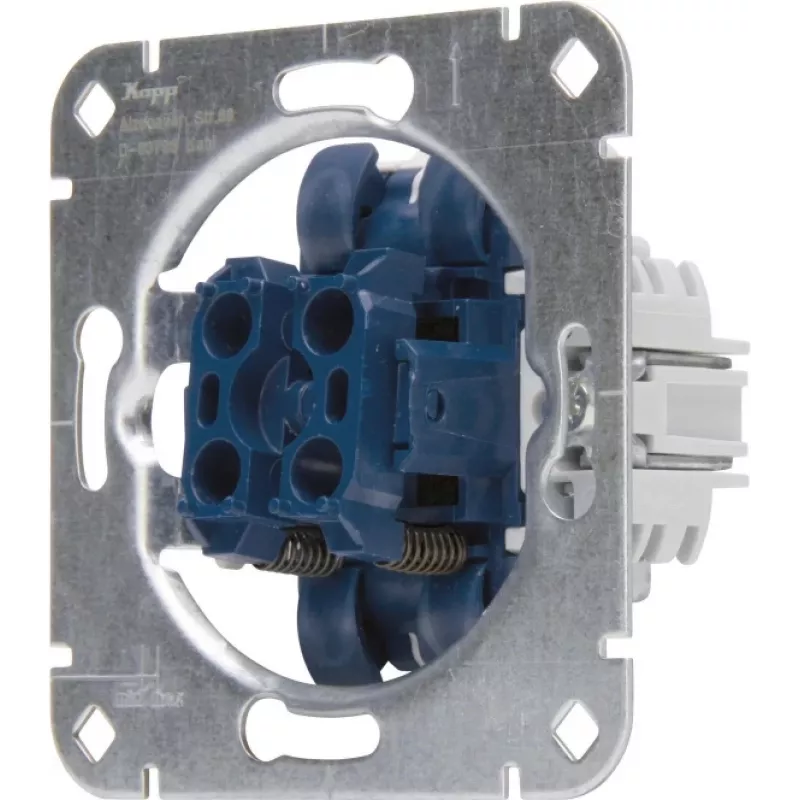

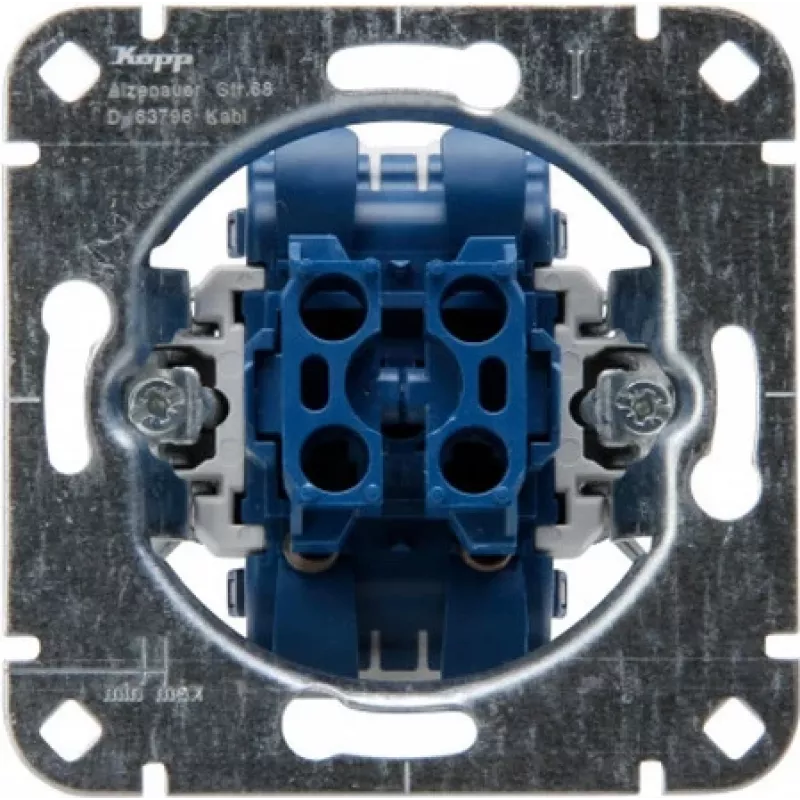

HEINRICH KOPP 507800006 Iebūvējams dubultais spiedpogas mehānisms, 2x NO, 250V, 10AX, alumīnija krāsā

Alumīnija apdare un divi neatkarīgi normāli atvērti kontakti vienā mehānismā — šis HEINRICH KOPP 507800006 iebūvējamais dubultais spiedpogas mehānisms ir domāts tiem, kas vēlas vadīt divas funkcijas no vienas standarta iebūvējamās kārbas, nezaudējot vietu un nepievienojot papildu moduli.

Galvenās priekšrocības

• Divi neatkarīgi normāli atvērti (NO) kontakti ļauj vadīt divas atsevišķas ķēdes no viena mehānisma.
• Momentānais jeb impulsa darbības princips ir piemērots kāpņu apgaismojumam ar impulsa relejiem un citām pārslēgšanas shēmām.
• Skrūvju spailes nodrošina drošu un vienkāršu vadu pieslēgumu.
• Alumīnija krāsas apdare labi sader ar mūsdienīgiem slēdžu rāmjiem.
• Mehāniskais darbības princips — uzticama un vienkārša konstrukcija bez elektronikas.

Kam piemērots

Elektriķiem un instalatoriem, kas strādā dzīvojamo un komerciālo ēku elektroinstalācijās. Piemērots arī mājas meistariem, kuri patstāvīgi veic remontu un vēlas vienā vietā iegūt divas impulsa vadības funkcijas.

Tehniskie dati

• Produkta tips: spiedpogas slēdža mehānisms
• Slēdža tips: dubultā spiedpoga
• Montāžas tips: iebūvējams (Unterputz)
• Kontaktu skaits: 2
• Kontaktu konfigurācija: 2x normāli atvērti (NO)
• Slēdža funkcija: momentānā (impulsa)
• Nominālais spriegums: 250 V AC
• Nominālā strāva (aktīvā slodze): 10 A
• Nominālā strāva (induktīvā slodze): 10 AX
• Aizsardzības pakāpe: IP20
• Krāsa/apdare: alumīnija
• Savienojuma veids: skrūvju spailes
• Darbības princips: mehānisks
• Izpildmehānismu skaits: 2
• Materiāls (korpuss/pamatne): termoplasts
• Savietojamība: standarta iebūvējamās kārbas

Kā lietot

Mehānisms tiek ievietots standarta iebūvējamajā kārbā un nostiprināts ar skrūvēm. Vadi tiek pieslēgti pie skrūvju spailēm atbilstoši shēmai — katrs no diviem NO kontaktiem darbojas neatkarīgi. Pēc pieslēgšanas uzlieciet piemērotu slēdža rāmi un pogas (rāmis un pogas nav iekļautas komplektā).

Kas jāņem vērā

Mehānismam ir IP20 aizsardzības pakāpe, tāpēc tas paredzēts lietošanai iekštelpās. Pārliecinieties, ka izvēlētais slēdžu rāmis un pogas ir savietojami ar šo HEINRICH KOPP mehānismu.

Padoms: ja plānojat kāpņu apgaismojumu ar impulsa releju, izvēlieties vienu no diviem kontaktiem kā galveno vadību, bet otru izmantojiet papildu funkcijai — tā vienā kārbā iegūsiet divas neatkarīgas komandas bez papildu moduļa.
