HT Instruments Line Splitter mērīšanas adapters 2009680

Ja strādājat ar elektrību, zināt, cik neērti ir pārtraukt ķēdi, lai izmērītu strāvu. HT Instruments Line Splitter 2009680 atrisina šo problēmu: iespraudiet to Schuko kontaktligzdā, un jūs varat droši mērīt strāvu ar skavas mērītāju, neatslēdzot barošanu. Ierīce atdala fāzes un nulles vadus, nodrošinot 1:10 strāvas mērījumu attiecību un 4 mm drošības ligzdas sprieguma mērīšanai.

Galvenās priekšrocības

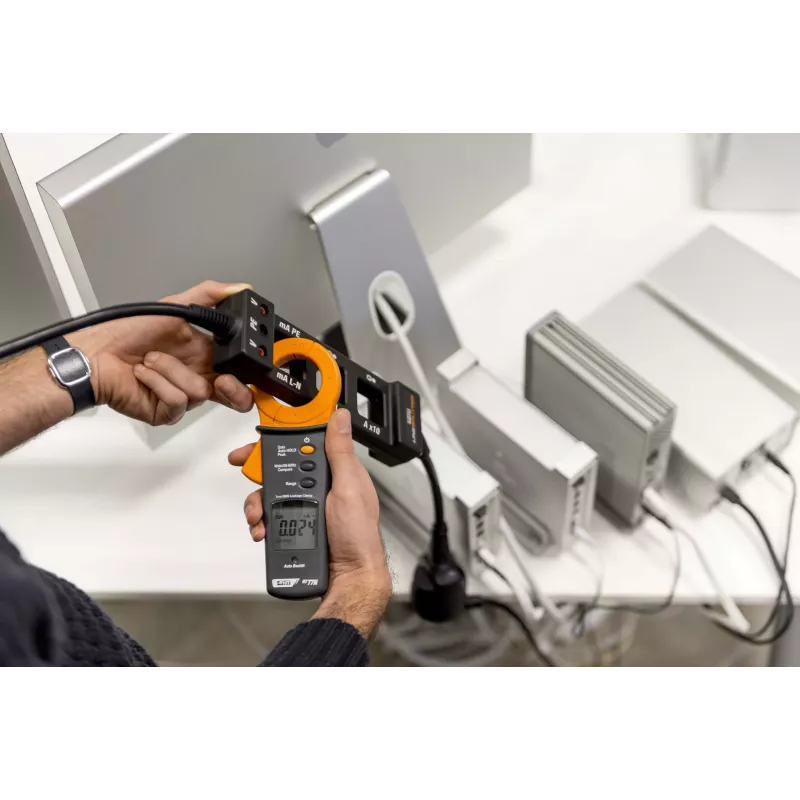

• Strāvas mērīšana bez ķēdes pārtraukšanas – izmantojiet skavas mērītāju ap atdalīto vadu.
• 1:10 attiecība ļauj precīzāk mērīt mazas strāvas, jo skavas mērītāja rādījums tiek reizināts ar 10.

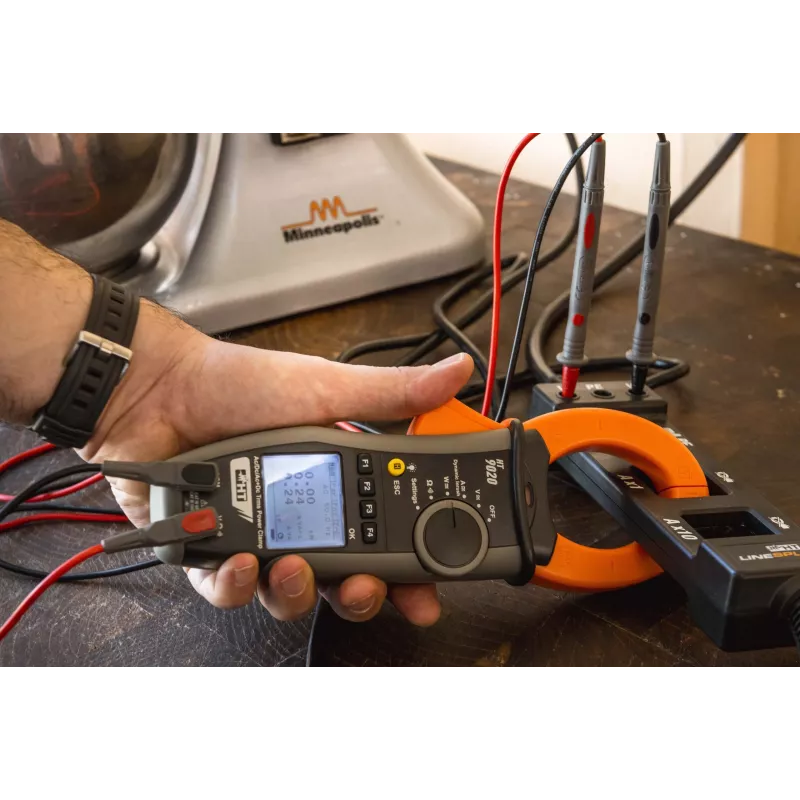

• 4 mm drošības ligzdas ļauj vienlaikus mērīt spriegumu ar multimetru.
• Dubultā izolācija un CAT II 250V drošības kategorija nodrošina aizsardzību.
• Izturīgs korpuss no augstas triecienizturības plastmasas.

Kam piemērots

Elektriķiem, apkopes tehniķiem, enerģētikas auditoriem un ikvienam, kas veic elektrisko mērījumu uz dzīvas sistēmas. Ideāli piemērots sadzīves un komerciālo iekārtu strāvas patēriņa mērīšanai, sprieguma klātbūtnes pārbaudei, slodzes pētījumiem un problēmu diagnostikai.

Tehniskā specifikācija

• Ieeja: Schuko kontaktdakša (CEE 7/4)
• Izeja: Schuko kontaktligzda (CEE 7/4)
• Strāvas mērīšanas attiecība: 1:1 tiešā, 1:10 skavas mērītājam
• Sprieguma mērīšana caur 4 mm drošības ligzdām
• Maksimālā darba strāva: 16 A AC
• Maksimālais darba spriegums: 250 V AC
• Frekvence: 50/60 Hz
• Drošības kategorija: CAT II 250V
• Dubultā izolācija
• Vienfāzes
• Korpuss: augstas triecienizturības plastmasa
• Darba temperatūra: 0°C līdz 40°C
• Uzglabāšanas temperatūra: -10°C līdz 50°C
• Relatīvais mitrums: <80% RH (nekondensējošs)
• Drošības standarts: EN 61010-1

Kā lietot

Iespraudiet adapteri kontaktligzdā, pēc tam pievienojiet mērāmo ierīci adaptera ligzdai. Strāvas mērīšanai novietojiet skavas mērītāju ap atbilstošo vadu (fāzi vai nulli) un nolasiet vērtību. Ja izmantojat 1:10 attiecību, reiziniet rādījumu ar 10. Sprieguma mērīšanai pievienojiet multimetra zondes 4 mm ligzdām.

Padoms: vienmēr pārbaudiet, vai adapteris ir pareizi iesprausts un vai mērāmā ierīce nepārsniedz 16 A. Pirms mērījumiem pārliecinieties, ka skavas mērītājs ir iestatīts atbilstošā diapazonā. Strādājot ar dzīvām ķēdēm, ievērojiet vietējos drošības noteikumus.
