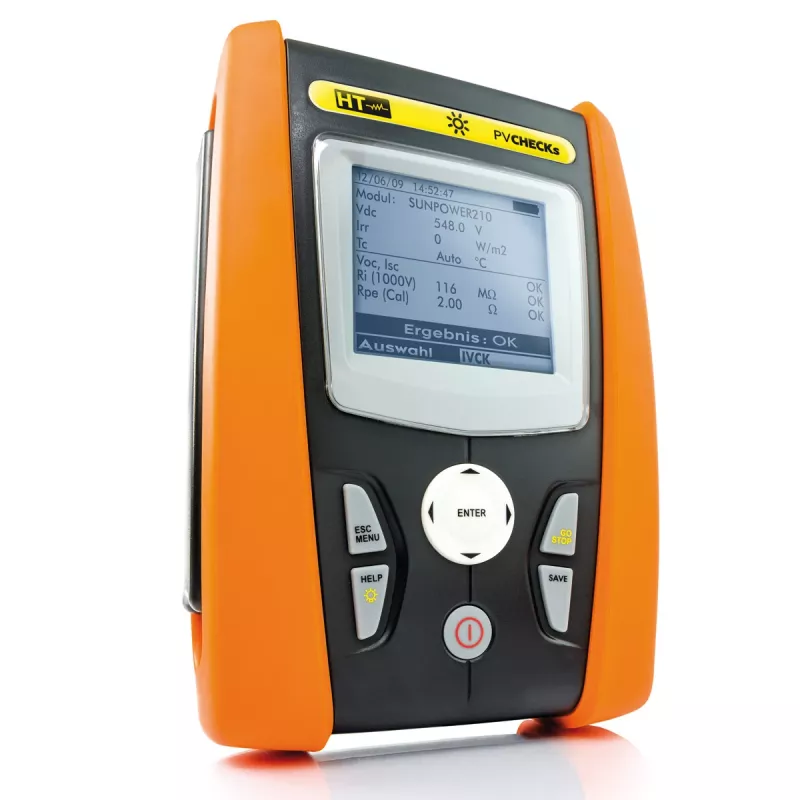

HT Instruments PV-CHECKs saules paneļu instalācijas testeris VDE 0126 (1009501)

Saules elektrostaciju uzstādītājiem un apkopes speciālistiem, kuri vēlas vienu instrumentu visiem PV sistēmu pārbaudes darbiem, HT Instruments PV-CHECKs ir praktisks risinājums. Tas apvieno izolācijas pretestības mērījumus, atvērtās ķēdes spriegumu, īsslēguma strāvu un aizsargvadu nepārtrauktības pārbaudi vienā rokas ierīcē.

Galvenās priekšrocības

• Izolācijas pretestības mērījumi ar 250 V, 500 V un 1000 V DC līdz pat 999 MΩ
• Atvērtās ķēdes sprieguma (Voc) mērījumi līdz 1000 V DC un īsslēguma strāvas (Isc) mērījumi līdz 15 A
• Aizsargvadu nepārtrauktības pārbaude ar 200 mA testa strāvu
• PV darbības parametru aprēķini: Pmax, Vmax, Imax, piepildījuma koeficients un efektivitāte
• Iekšējā atmiņa līdz 999 mērījumiem ar USB saskarni datu pārsūtīšanai
• Apgaismots LCD displejs skaidri nolasāmiem rezultātiem dažādos apgaismojuma apstākļos

Ikdienas lietošanā

PV-CHECKs vienkāršo darbu objektā, vedot operatoru cauri nepieciešamajiem mērījumiem un saglabājot rezultātus vēlākai analīzei. Uzlādējamais Li-ION akumulators nodrošina vairāk nekā 500 mērījumus vienā uzlādē, samazinot dīkstāves lielās instalācijās. Papildu ārējie sensori ļauj ņemt vērā apkārtējo apstarošanu un temperatūru, lai precīzāk aprēķinātu darbības rādītājus.

Pilni tehniskie dati

• Izolācijas testa spriegums: 250 V, 500 V, 1000 V DC
• Maksimālā izolācijas pretestība: 999 MΩ
• Atvērtās ķēdes sprieguma diapazons: 0,0 V līdz 1000 V DC
• Īsslēguma strāvas diapazons: 0,00 A līdz 15,00 A DC
• Nepārtrauktības testa strāva: 200 mA
• Nepārtrauktības pretestības diapazons: 0,00 Ω līdz 99,9 Ω
• Drošības klase: CAT III 1000 V, CAT IV 300 V
• Displejs: apgaismots LCD
• Iekšējā atmiņa: līdz 999 mērījumiem
• PC saskarne: USB
• Barošana: uzlādējams Li-ION akumulators
• Akumulatora darbības laiks: >500 mērījumi
• Darba temperatūra: 0°C līdz 40°C
• Iekļautā programmatūra: TOPVIEW datu lejupielādei un atskaišu ģenerēšanai

Nobeigumā

Izstrādāts atbilstībai EN 62446-1 (VDE 0126-23), PV-CHECKs sniedz būtiskākos mērījumus PV sistēmas drošības un veiktspējas pārbaudei vienā pārnēsājamā komplektā.
