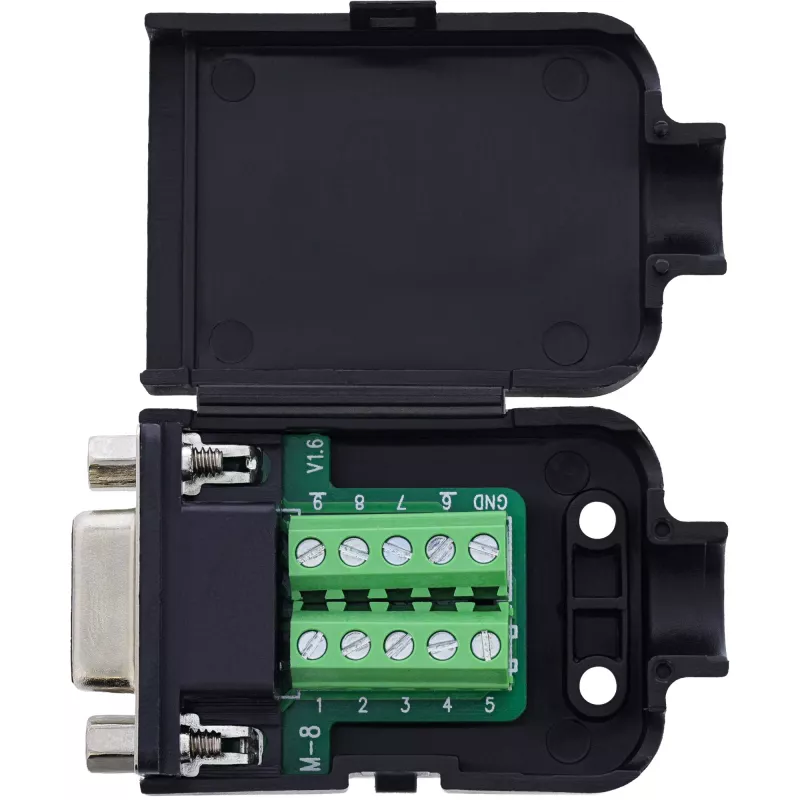

InLine 92501H D-Sub 9 savienotājs ar spaiļu bloku, melns

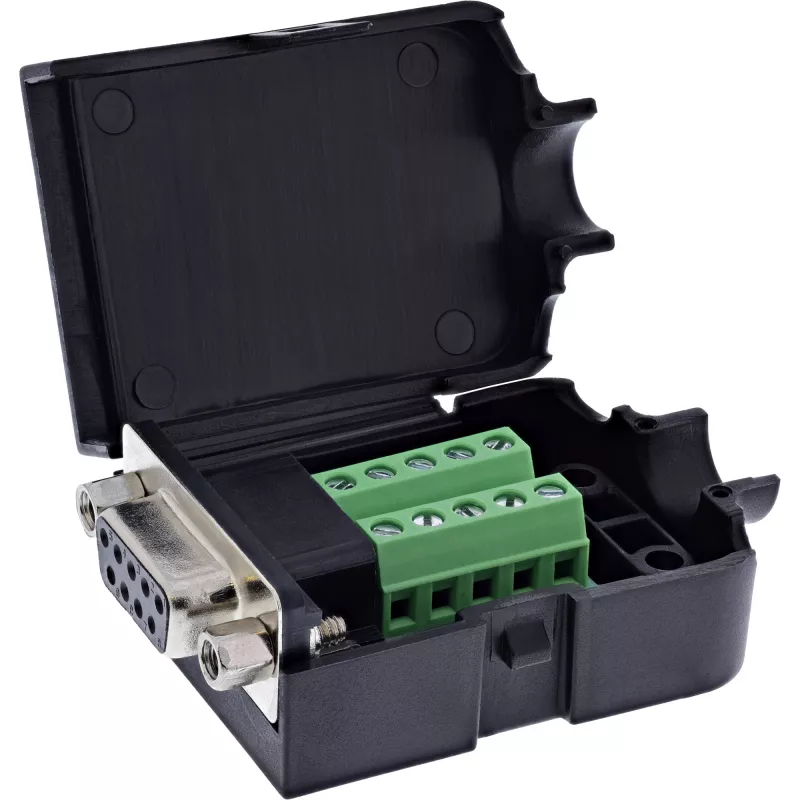

Šis InLine D-Sub 9 spaiļu bloks ir praktisks risinājums ātrai un uzticamai signālu pieslēgšanai testēšanas stendos, prototipēšanā un lauka darbos. Atvērtais dizains ar sānu skrūvju spailēm ļauj bez lodēšanas vai korpusa montāžas pieslēgt vadus no 18 līdz 26 AWG, izmantojot tikai plakanu skrūvgriezi ar asmens platumu līdz 2,5 mm. Tas ietaupa laiku un vienkāršo uzstādīšanu.

Reālas pielietošanas scenārijas

• Testēšanas stendi un prototipēšana: Ātri pieslēdziet signālu vadus bez lodēšanas, ideāli piemērots pagaidu shēmām un eksperimentiem.
• Lauka nodošana un diagnostika: Mobilajos servisa darbos varat droši savienot D-Sub 9 spraudni ar spaiļu bloku, izmantojot montāžas vītni (UNC #4-40) fiksācijai.
• Rūpnieciskās vadības sistēmas: Piemērots signālu pārvadei vadības skapjos, kur nepieciešama droša un izolēta pieslēgšana.

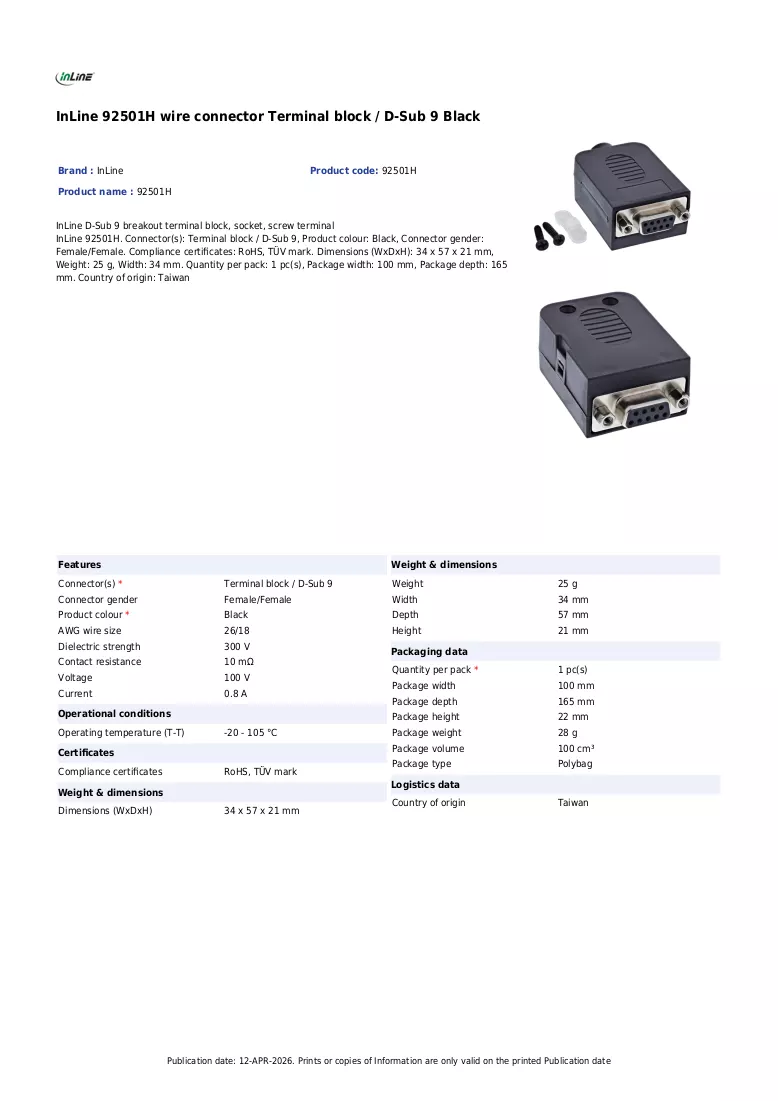

Galvenās specifikācijas

• Savienotājs: D-Sub 9 sievišķais, ar montāžas vītni (UNC #4-40)
• Pieslēgšanas tehnoloģija: Skrūvju spaile ar spiedplāksni
• Pieslēdzamo vadu diapazons: 18–26 AWG
• Darbināšana: Ar plakanu skrūvgriezi ≤ 2,5 mm
• Nominālā strāva: 0,8 A uz kontaktu
• Maksimālais darba spriegums: 100 V starp diviem signāliem
• Izolācijas pretestība: ≥ 10 MΩ pie 300 V līdzstrāvas
• Darba temperatūra: –20 °C līdz +105 °C
• Apakšpusē EVA izolācijas slānis
• Izmēri: aptuveni 57,7 × 34,4 × 21 mm (G × P × A)

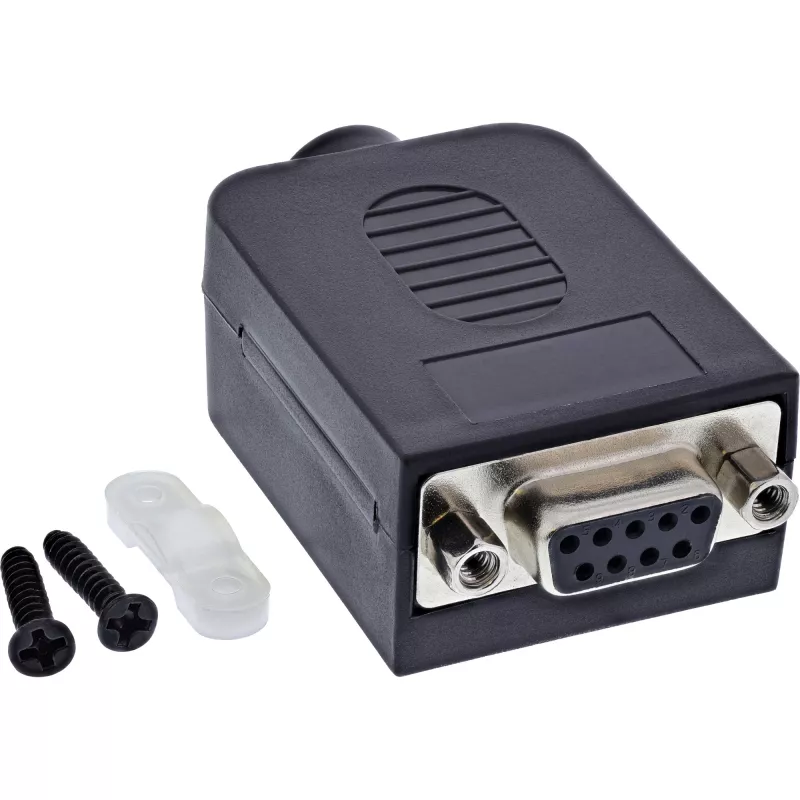

• Komplektā: 1 spiedplāksne, 2 skrūves
