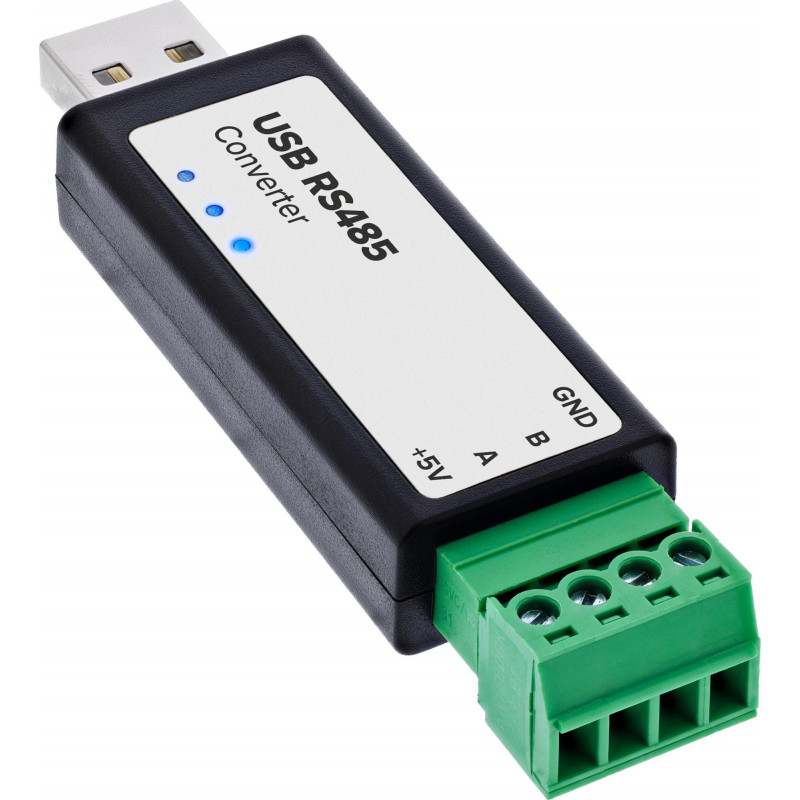

InLine® USB uz seriālo RS485 pārveidotājs ar FTDI mikroshēmu

Ja datoram nav RS485 porta, bet jāpieslēdzas Modbus RTU vai citām RS485 iekārtām, šis InLine® pārveidotājs ar FTDI FT232RNL mikroshēmu nodrošina vienkāršu savienojumu. Tas izveido virtuālo COM portu, ļaujot izmantot esošo programmatūru bez sarežģītām izmaiņām. Piemērots industriālajai automatizācijai, ēku automatizācijai, mērījumu un vadības tehnikai, kā arī enerģijas uzskaitei.

Galvenās priekšrocības

• Savieno USB-A ar RS485 ierīcēm un kopnēm
• FTDI FT232RNL mikroshēma uzticamai datu pārraidei
• Automātiska aparatūras virziena pārslēgšana pusdupleksai saziņai
• Nav nepieciešama konfigurācija ar RTS/CTS signāliem vai programmatūras komandām
• Iebūvēts 120 Ω terminējošais rezistors samazina signāla atstarojumus
• ESD aizsardzība, aizsargdiodes un atjaunojamie drošinātāji
• USB barošana ar 5 V izeju līdz 400 mA mazjaudas ierīcēm
• Statusa indikatori: PWR, TXD, RXD

Kam piemērots

Šis pārveidotājs ir paredzēts lietotājiem, kuriem nepieciešams savienot datoru ar RS485 iekārtām: inženieriem, automatizācijas speciālistiem, kā arī mājas un biroja vides uzraugiem. Tas der gan Modbus RTU tīklu veidošanai, gan esošu RS485 ierīču diagnostikai.

Tehniskā specifikācija

• Zīmols: InLine
• MPN: 33307C
• Produkta veids: USB uz seriālo RS485 adapteris
• Seriālā interfeisa tips: RS-485
• Mikroshēma: FTDI FT232RNL
• Resursdatora savienotājs: USB-A male
• Ierīces savienotājs: RS485 skrūvju spaile
• Kontaktu piešķīrums: GND, A, B, +5 V
• Pārraides ātrums: no 300 līdz 512,000 bps
• Pārraides režīms: Pusduplekss ar automātisku virziena pārslēgšanu
• Maksimālais RS485 kabeļa garums: līdz aptuveni 1.2 km
• Maksimālais USB kabeļa garums: līdz aptuveni 5 m
• Kopnes dalībnieki: līdz 32 ierīcēm vienā kopnes segmentā
• Terminējošais rezistors: iebūvēts 120 Ω
• +5 V izeja: USB barota, maks. 400 mA
• USB aizsardzība: 200 mA PTC drošinātājs, ESD aizsardzība
• RS485 aizsardzība: Aizsargdiodes, atjaunojamais drošinātājs
• Statusa indikatori: PWR, TXD, RXD
• Atbalstītās operētājsistēmas: Windows XP/7/8/8.1/10/11, Linux, macOS, Android, Windows CE
• Darba temperatūra: no -40 °C līdz +85 °C
• Mitrums: no 5 % līdz 95 % RH, bez kondensācijas
• Izcelsmes valsts: Ķīna
• Muitas tarifa numurs: 8536699099

Praktisks padoms: ja veidojat RS485 tīklu ar vairākām ierīcēm, pārliecinieties, ka kopnes galos ir tikai viens 120 Ω terminējošais rezistors. Šim adapterim tas jau ir iebūvēts, tāpēc to var izmantot kā vienu no galiem, bet otrajā galā nepieciešams atsevišķs rezistors.
