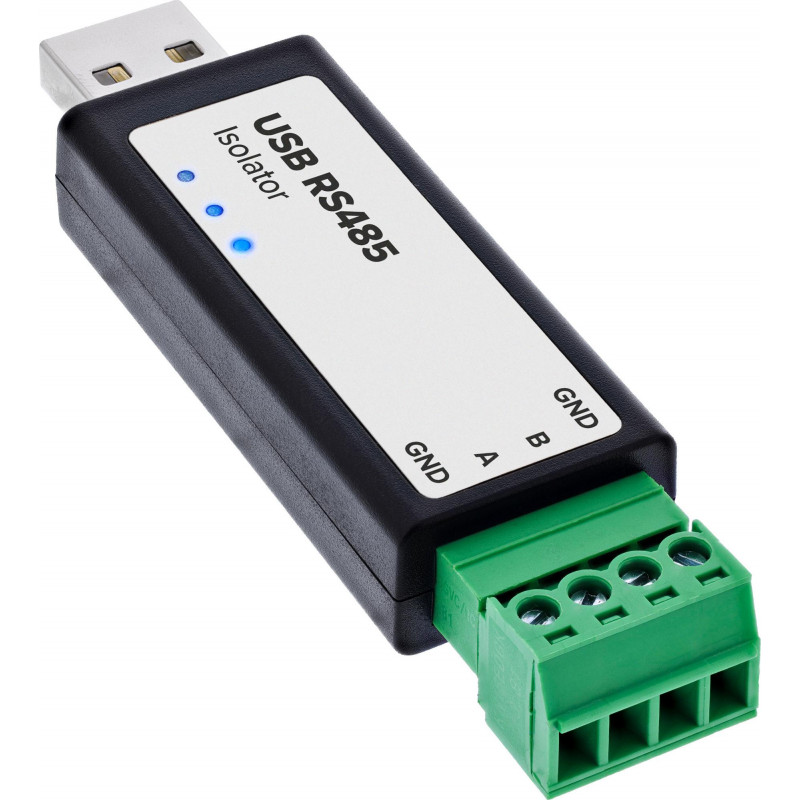

InLine® USB uz seriālo RS485 pārveidotājs ar izolatoru, USB-A uz 4 kontaktu spaili

Šis InLine® USB uz RS485 pārveidotājs ar izolatoru ir paredzēts tiem, kas savieno datoru ar rūpnieciskajām RS485 ierīcēm un Modbus tīkliem. Tas nodrošina uzticamu datu pārraidi pat skarbos apstākļos, pateicoties galvaniskajai izolācijai līdz 2,5 kV un aizsardzībai pret pārspriegumu, zibeni un elektrostatisko izlādi.

Galvenās priekšrocības

• Galvaniskā izolācija līdz 2,5 kV samazina potenciālu starpības un zemes cilpas
• Aizsardzība pret pārspriegumu, zibeni un ESD pasargā no elektriskiem traucējumiem
• Automātiska virziena pārslēgšana pusdupleksa režīmā – nav nepieciešami programmatūras iestatījumi
• FTDI FT232RNL mikroshēma atbalsta pārraides ātrumu no 300 līdz 512 000 bps
• Iebūvēts 120 Ω terminējošais rezistors mazina signāla atstarojumus
• Atbalsta Windows XP līdz Windows 11, Linux, macOS un Android
• Skrūvju spailes nodrošina drošu savienojumu; divas GND spailes zemējumam vai kabeļa ekranējumam

Specifikācijas

• Zīmols: InLine
• MPN: 33307D
• Produkta veids: USB uz seriālo adapteri
• Seriālā interfeisa tips: RS-485
• Mikroshēma: FTDI FT232RNL
• Savienojums ar saimnieku: USB-A
• Savienojums ar ierīci: RS485 skrūvju spaile
• Kontaktu konfigurācija: GND, A, B, GND
• Pārraides ātrums: 300 līdz 512 000 bps
• Pārraides režīms: pusduplekss ar automātisku virziena pārslēgšanu
• Maksimālais RS485 kabeļa garums: līdz aptuveni 1,2 km
• Maksimālais USB kabeļa garums: līdz aptuveni 5 m
• Kopnes dalībnieki: līdz 32 ierīcēm uz kopnes segmentu
• Terminējošā pretestība: iebūvēta 120 Ω
• Izolācijas spriegums: līdz 2,5 kV
• Zibens aizsardzība: 600 W pārsprieguma un zibens aizsardzība
• ESD aizsardzība: līdz 15 kV
• USB aizsardzība: 200 mA PTC drošinātājs, ESD aizsardzība
• RS485 aizsardzība: TVS diode, aizsargdiode, pārsprieguma aizsardzība
• Statusa indikatori: PWR, TXD, RXD
• Atbalstītās operētājsistēmas: Windows XP / 7 / 8 / 8.1 / 10 / 11, Linux, macOS, Android
• Darba temperatūra: -40 °C līdz +85 °C
• Mitrums: 5 % līdz 95 % RH, bez kondensācijas
• B puse: USB-A tēviņš
• Izcelsmes valsts: Ķīna

Praktisks padoms: ja savienojat vairākas RS485 ierīces vienā kopnē, pārliecinieties, ka tikai abos galos ir aktivizēti 120 Ω terminējošie rezistori, lai izvairītos no signāla atstarojumiem. Šim pārveidotājam ir iebūvēts terminators, tāpēc to var izmantot kā vienu no gala mezgliem.
