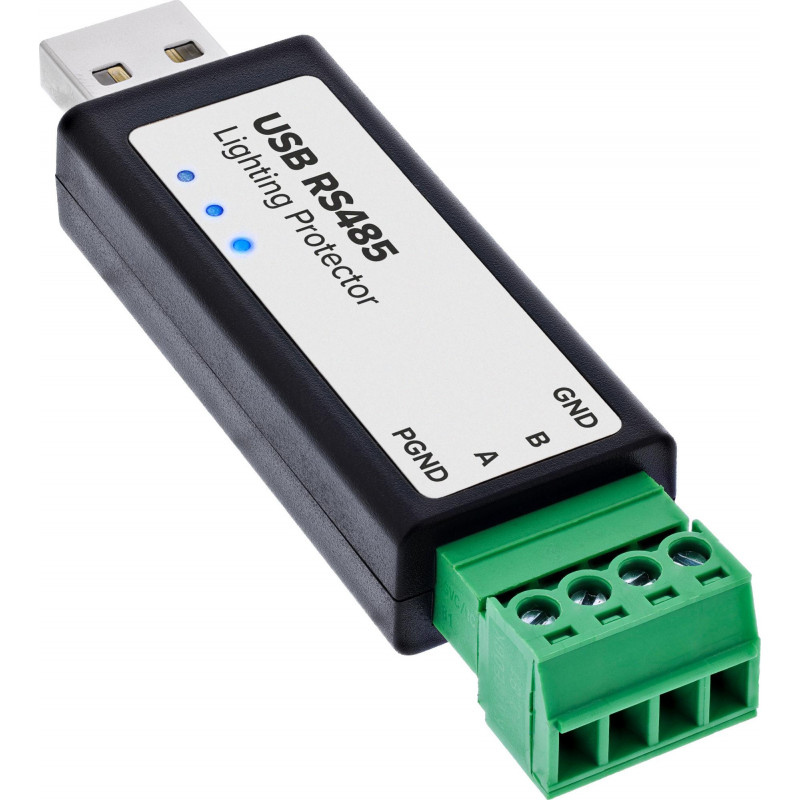

InLine® USB uz seriālo RS485 pārveidotājs ar zibens aizsardzību

Šis InLine® USB uz RS485 pārveidotājs ir paredzēts automatizācijas, mērīšanas un vadības sistēmu speciālistiem, kuri datoru ar USB-A portu savieno ar RS485 ierīcēm un kopnēm. Pateicoties FTDI mikroshēmai, tas nodrošina stabilu datu pārraidi, un to var izmantot kā virtuālo COM portu, piemēram, Modbus RTU tīklos.

Galvenās priekšrocības

• FTDI mikroshēma stabilai USB uz RS485 saziņai
• Iebūvēta 6 kV zibens un pārsprieguma aizsardzība saskaņā ar IEC 61000-4-5
• Divvirzienu TVS aizsardzības diode un ESD aizsardzība RS485 A/B līnijām
• Automātiska aparatūras virziena pārslēgšana pusdupleksa režīmā
• 4 kontaktu RS485 skrūvju terminālis ar GND, A, B, PGND
• Iebūvēts 120 Ω noslēgrezistors
• Statusa LED indikatori barošanai, raidīšanai un uztveršanai
• Plaša saderība: Windows 7/8/8.1/10/11, Linux, macOS, Android

Specifikācijas

• Zīmols: InLine
• MPN: 33307E
• Produkta veids: USB uz seriālo adapteri
• Seriālā interfeisa tips: RS-485
• Mikroshēma: FTDI FT232RNL
• Savienojums ar datoru: USB-A
• Savienojums ar ierīci: RS485 skrūvju terminālis
• Kontaktu izvietojums: GND, A, B, PGND (zemējums, RS485+, RS485−, aizsargzemējums)
• Pārraides ātrums: no 300 līdz 512,000 b/s
• Pārraides režīms: Pusduplekss ar automātisku virziena pārslēgšanu
• Maksimālais RS485 kabeļa garums: līdz aptuveni 1.2 km
• Maksimālais USB kabeļa garums: līdz aptuveni 5 m
• Kopnes dalībnieki: līdz 32 ierīcēm vienā kopnes segmentā (lielākiem tīkliem ieteicams RS485 atkārtotājs)
• Noslēgrezistors: iebūvēts 120 Ω
• Zibens aizsardzība: 6 kV pārsprieguma un zibens aizsardzība saskaņā ar IEC 61000-4-5
• TVS aizsardzība: divvirzienu TVS aizsardzības diode RS485 A/B
• ESD aizsardzība: ±15 kV gaisa izlāde / ±8 kV kontakta izlāde
• PGND savienojums: Aizsargzemējuma savienojums, galvaniski izolēts no signāla zemes
• USB aizsardzība: 200 mA PTC drošinātājs, ESD aizsardzība
• RS485 aizsardzība: Aizsargdiodes, pārsprieguma aizsardzība, atjaunojams drošinātājs
• Statusa indikatori: PWR, TXD, RXD (barošana, raidīšana, uztveršana)
• Atbalstītās operētājsistēmas: Windows 7/8/8.1/10/11, Linux, macOS, Android

Praktisks padoms: ja veidojat RS485 tīklu ar vairākām ierīcēm, pārliecinieties, ka kopnes galos ir pareizi uzstādīti 120 Ω noslēgrezistori – tas novērsīs signāla atstarojumus un nodrošinās stabilu komunikāciju.
