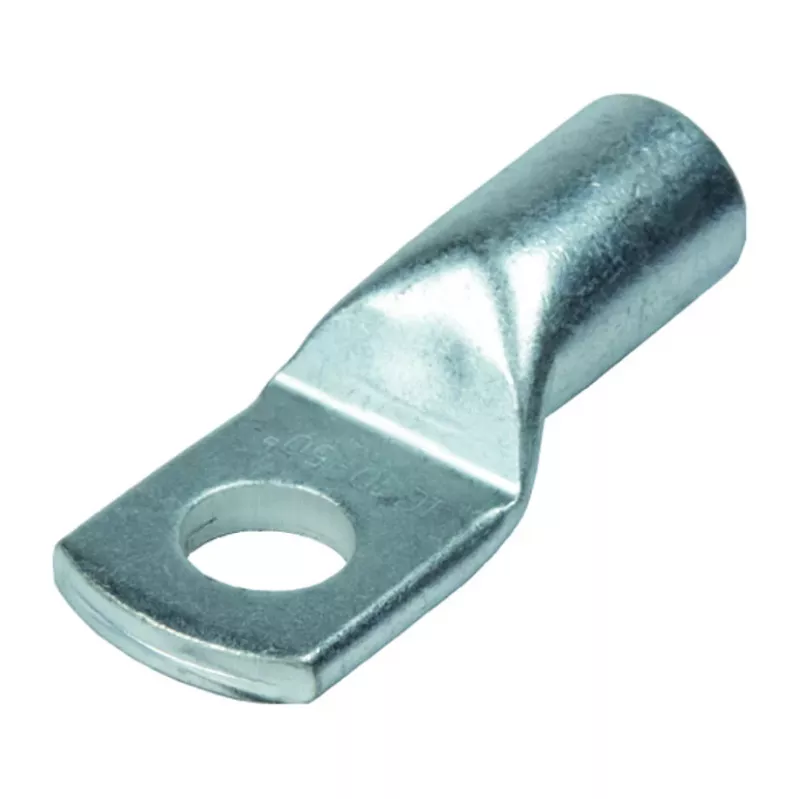

Intercable ICR7010 cauruļveida kabeļa uzgalis, 70 mm², M10 skrūve, alvots, R sērija

Ja meklē uzgali, kas nepievils pie lielām slodzēm, Intercable ICR7010 ir tieši tas. Šis cauruļveida kabeļa uzgalis izgatavots no elektrolītiskā vara un pārklāts ar alvu, tāpēc tas iztur koroziju un nodrošina zemu pārejas pretestību. Piemērots 70 mm² vadiem, tas ir radīts profesionāliem elektriķiem un industriālām iekārtām, kur svarīga ir uzticamība.

Priekšrocības

• Cauruļveida konstrukcija – vienmērīgs un tīrs krimpējums
• Elektrolītiskais varš (E-Cu) atbilstoši EN 13600 – lieliska vadītspēja
• Alvots pārklājums – aizsargā pret oksidēšanos un pagarina kalpošanas laiku
• Pārbaudes atvere – vizuāli pārliecinies, ka vads ievietots līdz galam
• Atbilst DIN 46235 standartam – garantēta savietojamība un drošība

Kam tas paredzēts

Šis uzgalis ir lieliski piemērots sadales skapju montētājiem, elektriķiem un apkopes komandām, kas strādā ar rūpnieciskām iekārtām, motoriem, zemējuma sistēmām un energosadali. M10 skrūves caurums atbilst standarta kopnēm un iekārtu pieslēgumiem, bet 70 mm² caurule der gan dzīslu vadiem, gan masīviem vara vadiem. Darba temperatūra no -40°C līdz +120°C ļauj to izmantot arī prasīgos apstākļos.

Galvenie tehniskie parametri

• Vada šķērsgriezums: 70 mm²
• Skrūves caurums: M10 (10,5 mm)
• Kopējais garums (L): 58 mm
• Caurules ārējais diametrs (D): 15,5 mm
• Caurules iekšējais diametrs (d1): 11,5 mm
• Plaknes platums (B): 22 mm
• Plaknes biezums (S): 3,5 mm
• Materiāls: elektrolītiskais varš (E-Cu)
• Virsmas apdare: elektrolītiskā alvošana
• Standarts: DIN 46235
• Savienojuma metode: krimpēšana
• Pārbaudes atvere: jā
• Darba temperatūra: -40°C līdz +120°C
• Atbilst RoHS prasībām

Kā lietot

Lai iegūtu drošu savienojumu, noņem vada izolāciju atbilstošā garumā, ievieto vadu uzgalī līdz galam un pārbaudi caur pārbaudes atveri. Pēc tam ar piemērotu krimpēšanas instrumentu saspied uzgali, izmantojot pareizo matricu 70 mm² vadam. Pārliecinies, ka krimps ir vienmērīgs un uzgalis cieši turas.

Padoms: pirms krimpēšanas pārbaudi, vai vads ir pilnībā ievietots – pārbaudes atvere ļauj to viegli izdarīt. Izmanto tikai sertificētus krimpēšanas instrumentus, lai nodrošinātu atkārtojamu un uzticamu rezultātu.
