IWH Sarkans apgaismots pārslēgslēdzis 12V/24V 10A ON-OFF SPST 19029

10A pie 12V vai 24V līdzstrāvas – šis IWH pārslēgslēdzis ir paredzēts, lai droši pārslēgtu gan vieglo auto, gan laivu, gan industriālo iekārtu ķēdes. Iebūvētais sarkanais apgaismojums ļauj uzreiz redzēt, vai ķēde ir aktīva, pat vājā apgaismojumā.

Kam tas noder

Šis slēdzis ir piemērots automašīnu, laivu, industriālo paneļu un DIY projektu veidotājiem, kuriem nepieciešams vienkāršs vienpolu vienvirziena (SPST) slēdzis ar ON-OFF funkciju. Sarkanais taustiņš un apgaismojums padara to īpaši noderīgu mērinstrumentu panelī, vadības pultī vai jebkurā vietā, kur svarīgi ātri pamanīt ieslēgto stāvokli.

Galvenās iezīmes

• Pārslēgslēdzis ar ON-OFF funkciju
• Vienpolu, vienvirziena (SPST)
• Nominālais spriegums: 12V un 24V līdzstrāva, līdz 10A
• Sarkans apgaismots taustiņš skaidrai statusa norādei
• Iesnapināms paneļa montāžas risinājums ar asmeņu kontaktiem (6,3mm)
• Darba temperatūras diapazons: -20°C līdz +85°C

Specifikācijas

• Slēdža tips: Pārslēgslēdzis
• Pārslēgšanas funkcija: ON-OFF
• Polu skaits: 1
• Virzienu skaits: 1
• Darba spriegums (DC): 12V / 24V
• Maksimālā strāva: 10 A
• Taustiņa krāsa: Sarkana
• Apgaismojums: Jā
• Apgaismojuma krāsa: Sarkana
• Kontaktu skaits: 3
• Kontaktu tips: Asmeņu kontakti (6,3mm)
• Montāžas tips: Paneļa montāža (iesnapināms)
• Paneļa izgriezuma izmēri (P x A): aptuveni 21 x 30 mm
• Korpusa materiāls: Plastmasa
• Darba temperatūras diapazons: -20°C līdz +85°C
• Elektriskā izturība: >10 000 ciklu
• Komplektā: 1x pārslēgslēdzis

Kā lietot

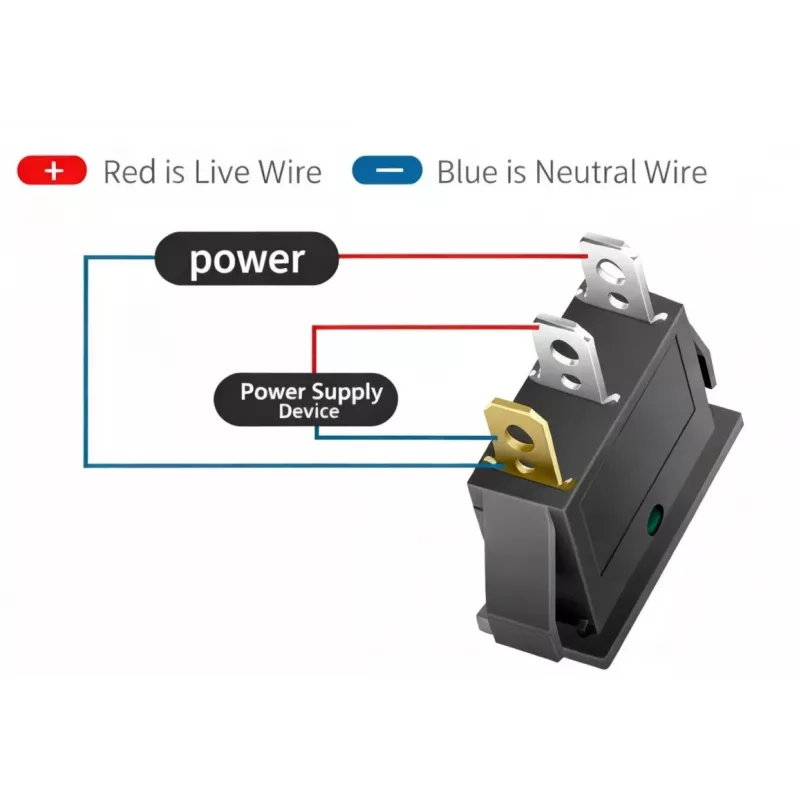

Pirms uzstādīšanas pārbaudiet paneļa izgriezuma izmērus, lai nodrošinātu precīzu iesnapināšanu. Pievienojiet vadus pie asmeņu kontaktiem atbilstoši shēmai – viens kontakts ir kopējais, otrs – normāli atvērtais, bet trešais paredzēts apgaismojuma barošanai. Pārliecinieties, ka slodze nepārsniedz 10A pie 12V vai 24V.

Padoms: ja izmantojat 24V sistēmā, ņemiet vērā, ka slēdža maksimālā strāva joprojām ir 10A – pārbaudiet, vai jūsu aprīkojums neprasa lielāku strāvu. Lai pagarinātu kalpošanas laiku, izvairieties no mitruma tiešas iedarbības uz kontaktiem.
