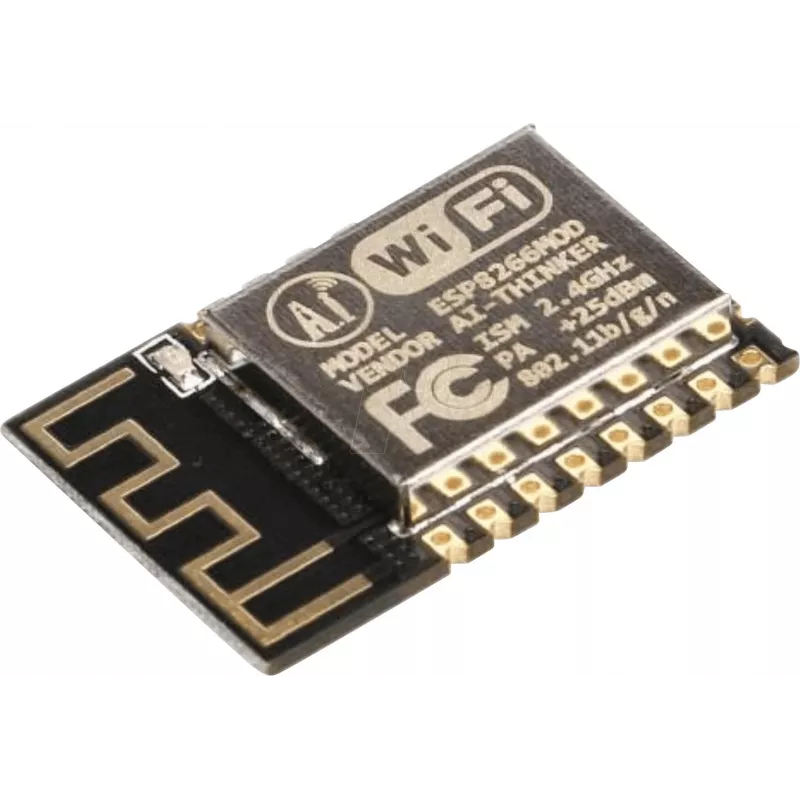

JOY-IT DEBO ESP8266-12F ESP8266 WiFi lodēšanas modulis SBC-ESP8266-12F

Ja meklējat kompaktu un uzticamu risinājumu, kā savam projektam pievienot WiFi bez vadiem, JOY-IT DEBO ESP8266-12F ir tieši tas, kas nepieciešams. Šis lodēšanas modulis ar iebūvētu antenu ļauj viegli integrēt 2.4 GHz bezvadu savienojumu tieši uz jūsu plates, neizmantojot liekus komponentus.

Galvenās priekšrocības

• Balstīts uz Espressif ESP8266EX mikroshēmu ar 32 bitu Tensilica L106 procesoru (80 MHz, līdz 160 MHz)
• 4 MB SPI zibatmiņa un 64 KB instrukciju RAM / 96 KB datu RAM
• WiFi 802.11 b/g/n, 2.4 GHz, atbalsta WEP, WPA/WPA2, TKIP, AES drošību
• 17 GPIO kontakti ar UART, SPI, I2C, I2S, PWM un ADC saskarnēm
• Darba spriegums 3.0–3.6 V (ieteicams 3.3 V), dziļās miega strāva zem 20 µA
• Atbalsta Station, Access Point un Station+AP režīmus; saderīgs ar Arduino IDE, MicroPython, ESP-IDF, NodeMCU

Kāpēc izvēlēties šo moduli

DEBO ESP8266-12F ir lieliski piemērots gan prototipēšanai, gan nelieliem ražošanas apjomiem. Tā malu lodēšanas kontakti nodrošina drošu un stabilu savienojumu, bet iebūvētā PCB antena ietaupa vietu un vienkāršo konstrukciju. Pateicoties plašajam programmatūras atbalstam un zemajam enerģijas patēriņam, modulis ir ideāls bateriju darbināmām ierīcēm un pastāvīgi pieslēgtām sistēmām. 4 MB zibatmiņa ļauj veikt programmaparatūras atjauninājumus bez vadiem (OTA) un ielādēt sarežģītākas programmas.

Piemērotība

• IoT sensoru mezgli un mājas automatizācijas kontrolieri
• Valkājamas ierīces un pārnēsājami datu reģistrētāji
• Bezvadu programmēšanas un atkļūdošanas saskarnes
• Viedā apgaismojuma, releju un vides monitoringa risinājumi
• Izglītības projekti un ātra prototipēšana

Kas jāņem vērā

Modulis darbojas ar 3.3 V loģikas līmeni, tāpēc, savienojot ar 5 V sistēmām, nepieciešams līmeņu pārveidotājs. Tas tiek piegādāts kā tukšs lodēšanas modulis bez kontaktu rindām vai nesējplates. Ērtai lietošanai ieteicams izmantot USB–seriālā adapteri un Arduino IDE vai MicroPython programmaparatūras augšupielādei. PCB antena ir optimizēta 2.4 GHz frekvencei, un moduļa kompaktie izmēri (aptuveni 24 x 16 mm) ļauj to ievietot arī vietas ierobežotos dizainos.

Padoms: Pirms lodēšanas pārliecinieties, ka plates kontakti ir tīri un alvas pārklājums ir vienmērīgs. Lai izvairītos no bojājumiem, lodējiet ar zemu jaudu un ne ilgāk par 3 sekundēm vienā kontaktā. Barošanas avotam jābūt stabilam, jo ESP8266 ir jutīgs pret sprieguma kritumiem.
