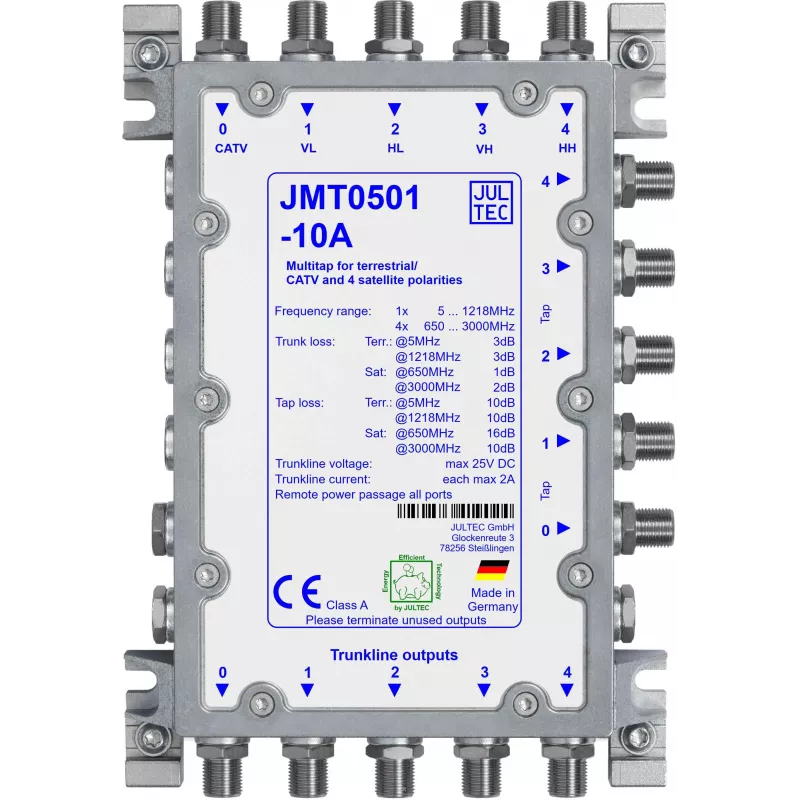

Jultec JMT0501-10A Multi-Tap Distributor, 5 Taps, Passive, 10 dB

Vajag izdalīt TV signālu uz vairākiem dzīvokļiem, bet nevēlies likt aktīvo pastiprinātāju? Jultec JMT0501-10A ir pasīvais multi-tap sadalītājs, kas vienkāršā veidā nodrošina signāla sadali līdz 5 abonentiem, neprasot papildu barošanu. Tas darbojas gan ar analogo, gan digitālo TV, gan satelīta IF signāliem (5–2400 MHz).

Priekšrocības

Pasīvā konstrukcija nozīmē, ka nav nepieciešams ārējs barošanas avots – mazāk vadu, mazāk problēmu. Cinka korpuss ar A klases ekranējumu (EN 50083-2) pasargā no traucējumiem. Caurlaides strāva (DC pass-through) ļauj barot attālos pastiprinātājus vai LNB caur maģistrālo līniju un visām izejām. Zemi zudumi un augsts atgriešanās zudums nozīmē stabilu signālu.

Kam tas der

• Zemes TV un radio signālu sadalei daudzdzīvokļu mājās vai birojos
• Satelīta IF sadalei (950–2400 MHz)
• Kabeļtelevīzijas (CATV) tīkliem
• MATV sistēmām ar vairākiem abonentiem

Galvenie parametri

• Tips: pasīvais multi-tap sadalītājs
• Tap izejas: 5
• Maģistrālās līnijas: 1 ieeja, 1 izeja (kaskādēšanai)
• Frekvenču diapazons: 5–2400 MHz
• Tap zudums: 10 dB (5–862 MHz), 10.5 dB (950–2400 MHz)
• Maģistrāles zudums: 1.5 dB (5–862 MHz), 2.5 dB (950–2400 MHz)
• Atgriešanās zudums: >18 dB (5–862 MHz), >15 dB (950–2400 MHz)
• Dekopēšana (tap–tap): >25 dB
• DC caurlaide: jā (maģistrāle un visas tap izejas)
• Savienotāji: F-type (sieviete)
• Impedance: 75 Ω
• Korpuss: presēts cinks

Kā lietot

Pievieno signāla avotu pie “Trunk In”, bet abonentus pie tap izejām. Ja nepieciešams vairāk par 5 izejām, kaskādē vairākus sadalītājus, savienojot “Trunk Out” ar nākamā “Trunk In”. Neizmantotās izejas noslēdz ar 75 Ω terminatoriem.

Padoms: Lieto kvalitatīvus F-type savienotājus un pārliecinies, ka visi savienojumi ir cieši pievilkti – tas samazina signāla zudumus un traucējumus.
