Koaksiālais savienotājs F-tipa Kathrein EMK 05

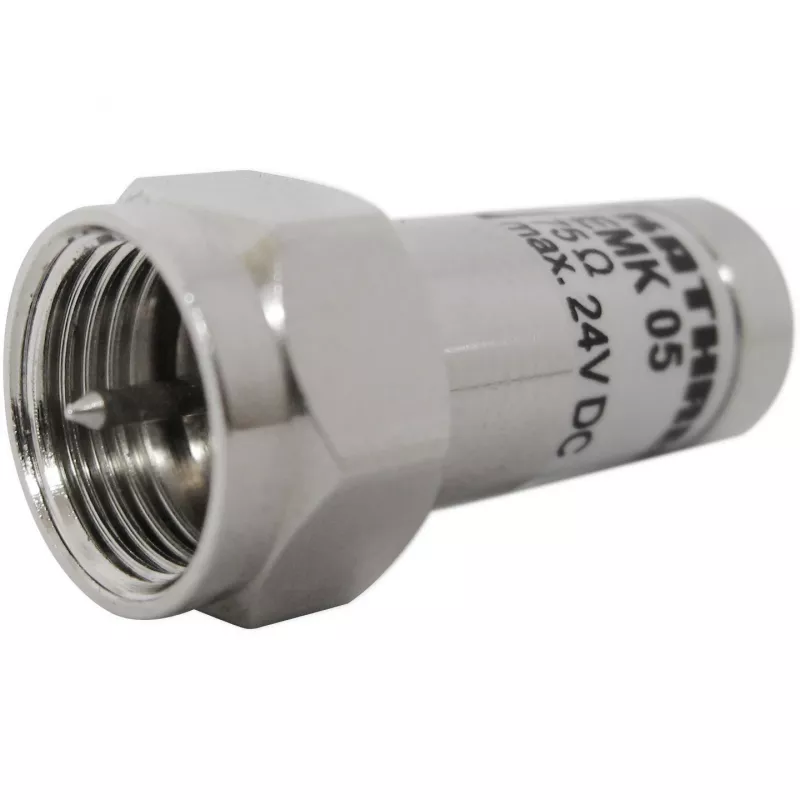

Kathrein EMK 05 ir F-tipa koaksiālais noslēguma rezistors ar iebūvētu līdzstrāvas bloku, paredzēts 75 Ω satelītu IF sadalei un vispārējām koaksiālajām sistēmām. Tas nodrošina ekranēšanas koeficientu, kas pārsniedz 85 dB, un atbilst A klases ekranēšanas prasībām, lai samazinātu traucējumus un saglabātu signāla integritāti frekvenču diapazonā no 5 līdz 3000 MHz. Produkts tiek piegādāts kā viens vīrišķais F-tipa savienotājs, kas bloķē līdzstrāvas ceļus, vienlaikus nodrošinot sistēmas pretestības saskaņošanu.

Praktiskas pielietošanas scenāriji

Šis savienotājs ir ideāli piemērots, ja nepieciešams noslēgt neizmantotu koaksiālās līnijas galu, vienlaikus bloķējot līdzstrāvas padevi. Piemēram, ja jums ir satelīta uztvērēja sistēma ar vairākiem kabeļiem, bet daži no tiem netiek izmantoti, EMK 05 novērsīs signāla atstarojumus un neļaus līdzstrāvai noplūst. To var izmantot arī, lai izolētu vecāku aprīkojumu, kas injicē līdzstrāvu, no pasīvajiem komponentiem, tādējādi aizsargājot jutīgas ierīces. Vēl viens scenārijs – ja jums ir jāpārbauda koaksiālās sistēmas pretestība, EMK 05 kalpo kā precīzs 75 Ω terminators.

Galvenās specifikācijas

• Savienotāja tips: F-tipa vīrišķais
• Pretestība: 75 Ω
• Frekvenču diapazons: 5 – 3000 MHz
• Ekranēšanas koeficients: > 85 dB (A klase)
• Līdzstrāvas bloķēšana: Jā, iebūvēta
• Darbības temperatūra: -40 °C līdz +85 °C
