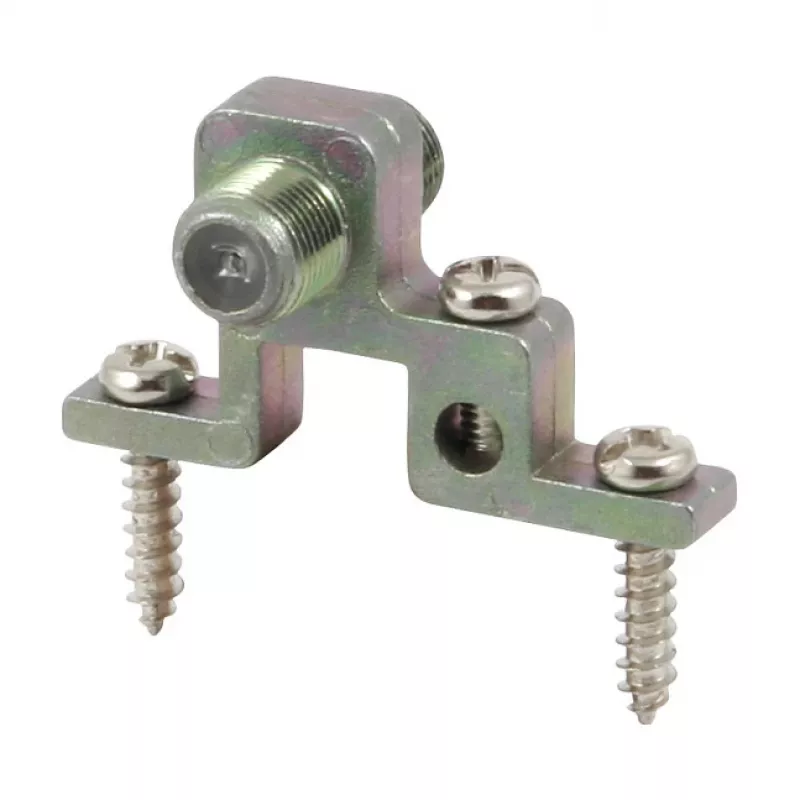

Kathrein EMU 21 F-zemējuma bloks 1-virziena

Uzstādot satelīta vai kabeļtelevīzijas sistēmu, zibens aizsardzība bieži tiek atstāta novārtā. Kathrein EMU 21 F-Grounding Block ir viena porta zemējuma bloks, kas nodrošina potenciālu izlīdzināšanu un aizsardzību pret pārspriegumu, vienlaikus saglabājot signāla kvalitāti.

Kam tas paredzēts

Šis bloks ir domāts gan profesionāļiem, gan entuziastiem, kas uzstāda satelītantenas, kabeļtelevīzijas tīklus vai citas koaksiālās sistēmas, kur nepieciešama droša zemēšana. Tas ir īpaši noderīgs vietās ar paaugstinātu zibens aktivitāti.

Galvenās priekšrocības

• Iztur pārspriegumu līdz 2.5 kA (8/20 µs), pasargājot iekārtas no zibens radītiem bojājumiem.
• Plašs frekvenču diapazons 5–2400 MHz ar zemu ievietošanas zudumu (<0.5 dB) un labu atgriešanās zudumu (>18 dB).
• DC caurlaide ļauj barot LNB vai līnijas pastiprinātājus caur to pašu kabeli.
• Izturīgs cinka korpuss un skrūvju stiprinājums nodrošina ilgmūžību un stabilu uzstādīšanu.
• 75 omu pretestība atbilst standarta koaksiālajām sistēmām.

Tehniskie parametri

• Tips: F-zemējuma bloks, 1 ceļš
• Savienotāji: F-sieviete (ieeja/izeja)
• Frekvenču diapazons: 5 – 2400 MHz
• Pretestība: 75 omi
• DC caurlaide: Jā
• Ekrānēšanas efektivitāte: > 100 dB
• Ievietošanas zudums: < 0.5 dB
• Atgriešanās zudums: > 18 dB
• Zemējuma spaile: Skrūvju spaile, vads līdz 6 mm²
• Stiprinājums: Skrūvju montāža
• Korpusa materiāls: Cinka sakausējums
• Darba temperatūra: -20 līdz +50 °C
• Pārsprieguma izturība: 2.5 kA (8/20 µs)

Kā lietot

Pievienojiet koaksiālo kabeli no antenas pie viena F-savienotāja, bet otru savienotāju savienojiet ar iekštelpu aprīkojumu. Zemējuma spailei pievienojiet zemējuma vadu (līdz 6 mm²) un savienojiet ar zemējuma cilpu. Pārliecinieties, ka visi savienojumi ir cieši un korpuss ir droši piestiprināts pie sienas.

Mūsu vērtējums

Kathrein EMU 21 apvieno augstu pārsprieguma izturību ar minimālu signāla zudumu, padarot to par uzticamu zemējuma risinājumu profesionālām satelīta un kabeļu sistēmām, kur aizsardzība un veiktspēja ir vienlīdz svarīgas.
