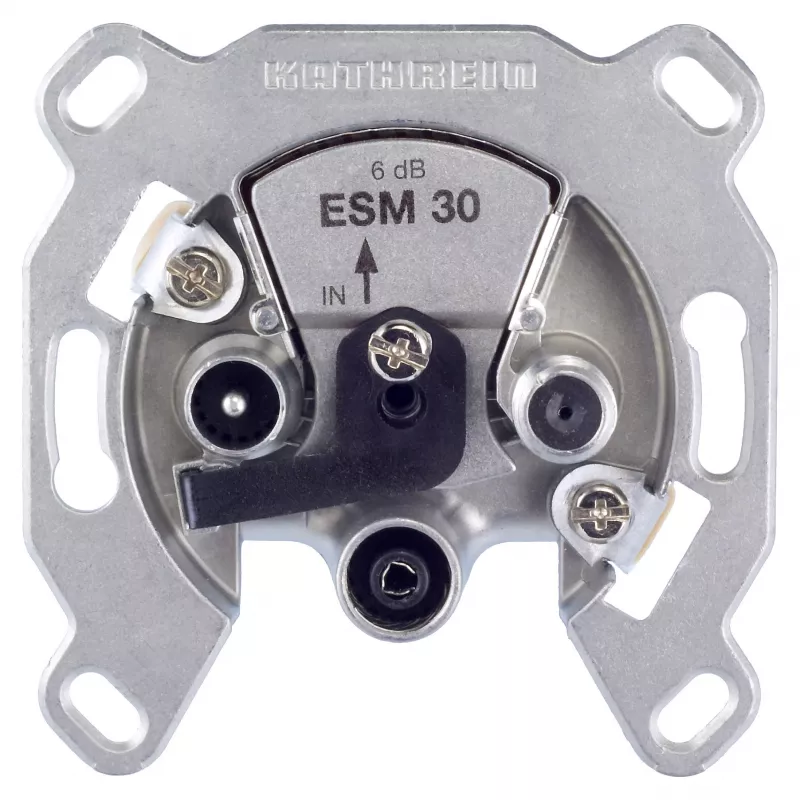

Kathrein ESM 30 Trīskāršā Antenas Kontaktligzda TV, Radio un Satelītam (Zvaigznes Tīkls)

No vairāk jucekļa aiz televizora – viens glīts, iemontējams kontaktligzda, kas savieno satelītu, TV un radio vienā punktā. Kathrein ESM 30 ir domāts tiem, kam nepieciešams stabils signāls bez traucējumiem, īpaši zvaigžņu tīkla (star network) instalācijās, kur katra ligzda tiek barota atsevišķi no centrālā sadalītāja.

Kam tas paredzēts

Šī ligzda ir ideāla profesionāliem uzstādītājiem un māju īpašniekiem, kuri vēlas vienā kontaktligzdā pieslēgt satelīta uztvērēju, televizoru un radio. Tā ir īpaši piemērota zvaigžņu topoloģijas tīkliem, kur katrs punkts tiek apgādāts atsevišķi, nodrošinot tīru un stabilu signālu.

Galvenās priekšrocības

• Trīs izejas: satelītam (F-tipa sieviešu), TV (IEC vīriešu) un radio (IEC sieviešu) – viss vienā ligzdā.
• Plašs frekvenču diapazons: 5–862 MHz TV/radio un 950–2200 MHz satelītam.
• Zemi caurlaides zudumi – tikai 4 dB gan TV/radio, gan satelīta ceļā.
• DC caurlaide satelītam (maks. 24V / 0.5A), lai barotu LNB vai slēdžus attālināti.
• Augsta ekranēšanas efektivitāte (A klase) un atgriešanās zudumi >10 dB – tīrs signāls bez traucējumiem.
• Izturīgs cinka korpuss, kas kalpos gadiem.
• Iebūvējams (flush-mounted) dizains – glīts un profesionāls izskats.

Tehniskie parametri

• Tips: Antenas kontaktligzda
• Savienotāji: SAT & TV & Radio – 3 izejas
• TV izeja: IEC vīriešu (koaksiālais spraudnis)
• Radio izeja: IEC sieviešu (koaksiālā ligzda)
• Satelīta izeja: F-tipa sieviešu
• Frekvenču diapazons (TV/radio): 5–862 MHz
• Frekvenču diapazons (satelīts): 950–2200 MHz
• Caurlaides zudumi (TV/radio): 4 dB
• Caurlaides zudumi (satelīts): 4 dB
• DC caurlaide (satelīts): Jā, maks. 24V / 0.5A
• Ekranēšanas efektivitāte: A klase
• Atgriešanās zudumi: >10 dB
• Izolācija starp izejām: >20 dB
• Impedance: 75 omi
• Korpusa materiāls: Cinka sakausējums
• Darba temperatūra: -20 līdz +55 °C
• Uzstādīšana: Iebūvējama
• Pielietojums: Vienas kontaktligzdas pieslēgums zvaigžņu tīklam

Lietošanas padomi

Lai iegūtu vislabāko veiktspēju, pārliecinieties, ka visi kabeļi ir pareizi noslēgti un izmantojiet augstas kvalitātes koaksiālos kabeļus, kas paredzēti attiecīgajam frekvenču diapazonam. DC caurlaide ļauj attālināti barot satelīta komponentus, bet pirms pieslēgšanas pārbaudiet, vai iekārta atbalsta norādīto spriegumu un strāvu. Zvaigžņu tīklā katra ligzda jāpievieno tieši centrālajam sadalītājam, lai saglabātu signāla integritāti.

Padoms: Pirms montāžas pārbaudiet, vai ligzdas dziļums atbilst jūsu sienas kastītei, un izmantojiet ekranētus kabeļus, lai izvairītos no traucējumiem.
