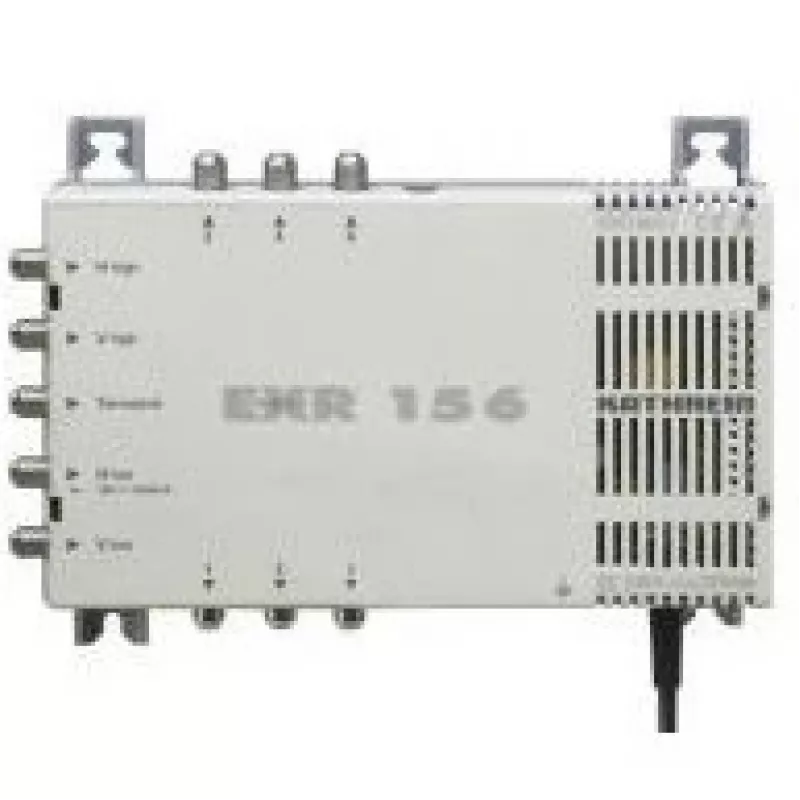

Katraina EXR 156 Pelēks – sadalītājs/amplifikators zemes un satelīta TV signāliem

EXR 156 ir kompakts daudzslēdžu sadalītājs, kas apvieno zemes un satelīta TV signālu izplatīšanu vienā ierīcē. Tas ir ideāls risinājums mazām un vidējām instalācijām, kur nepieciešams sadalīt signālu uz vairākām izejām.

Praktiski pielietojumi

• Mājas vai biroja TV sistēmās, kur vienlaikus jāizmanto gan zemes antena, gan satelītantena.
• Nelielās daudzdzīvokļu ēkās, kur nepieciešams sadalīt signālu uz 6 vai vairāk uztvērējiem.
• Vietās, kur ir ierobežota telpa – ierīce ir kompakta un viegli ievietojama sadales skapī.

Galvenās specifikācijas

• Frekvenču diapazons: 47–862 MHz (zemes signāls), 950–2150 MHz (satelīta signāls)
• Ieejas: 1 zemes, 4 satelīta
• Izejas: 6 sub-izejas (F-veida savienotāji)
• Iebūvēts barošanas bloks: 18 V / 550 mA
• Paša patēriņš: 25 mA
• Savienotāji: F-veida RF savienotāji
• Darba spriegums: 198–253 V AC

Kā lietot

Pievienojiet zemes antenu zemes ieejai un satelīta antenu satelīta ieejām, izmantojot F-veida savienotājus. Ieslēdziet ierīci tīklā, lai iebūvētais barošanas bloks nodrošinātu 18 V / 550 mA satelīta izejām. Sadaliet signālu uz uztvērējiem, izmantojot koaksiālos kabeļus ar F-veida savienotājiem. Pēc uzstādīšanas ieteicams pārbaudīt signāla līmeni katrā izejā.

Ieteikumi

Izmantojiet kvalitatīvus koaksiālos kabeļus un F-veida savienotājus, lai nodrošinātu uzticamu darbību. Izvairieties no mitruma un nodrošiniet ventilāciju ap ierīci. Pēc uzstādīšanas veiciet signāla līmeņa mērījumus.
