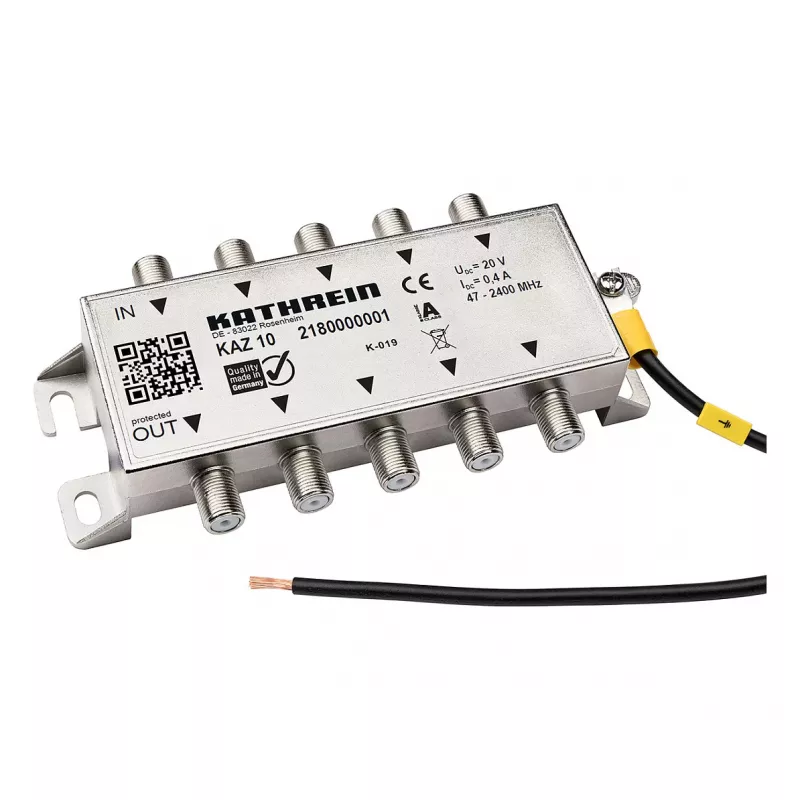

Kathrein KAZ 10 5-Way Coaxial Overvoltage Protection

Ja jūsu SAT-IF vai kabeļtelevīzijas sistēma ir pakļauta pērkona negaisu vai tīkla pārspriegumu riskam, šī aizsardzība ir obligāta. Kathrein KAZ 10 ir profesionāls 5-portu koaksiālais pārsprieguma aizsargs, kas pasargā jūsu uztvērējus un sadalītājus no bojājumiem.

Priekšrocības

Katra līnija iztur līdz 2,5 kA pārspriegumu (8/20 µs), un aizsardzības līmenis ir zem 500 V – tas nozīmē, ka jutīgā elektronika paliek drošībā. Signāla zudumi ir minimāli (<0,5 dB), tāpēc attēla kvalitāte necietīs. DC caurlaide ļauj barot LNB caur aizsargu.

Kam tas der

• SAT-IF sistēmām
• Zemes TV un radio instalācijām
• Kabeļtelevīzijas tīkliem
• Multivides sadales sistēmām

Galvenie parametri

• Aizsargājamo līniju skaits: 5
• Frekvenču diapazons: 5-2400 MHz
• Impedance: 75 Ohm
• Pārsprieguma strāva: 2,5 kA uz līniju (8/20 µs)
• Aizsardzības līmenis: <500 V (pie 1 kV/µs)
• Ievietošanas zudumi: <0,5 dB
• Atgriešanās zudumi: >10 dB
• Ekranēšanas efektivitāte: >90 dB
• Savienotāji: F-tipa (sieviete)
• Zemējuma skrūve: M5
• DC caurlaide: Jā
• Korpuss: Cinka lējums
• Uzstādīšana: Iekštelpās, pie sienas
• Darba temperatūra: -20 līdz +50 °C
• Standarti: EN 60728-11, EN 50083-2

Kā lietot

Pievienojiet koaksiālos kabeļus starp antenas kabeli un uztvērēju – vienā pusē ieeja, otrā izeja. Neaizmirstiet pieslēgt zemējumu pie M5 skrūves, citādi aizsardzība nestrādās. Piemērots tikai iekštelpām.

Padoms: Lai nodrošinātu pilnvērtīgu aizsardzību, zemējuma vadam jābūt savienotam ar ēkas potenciālu izlīdzināšanas kopni. Izmantojiet standarta F-tipa savienotājus.
