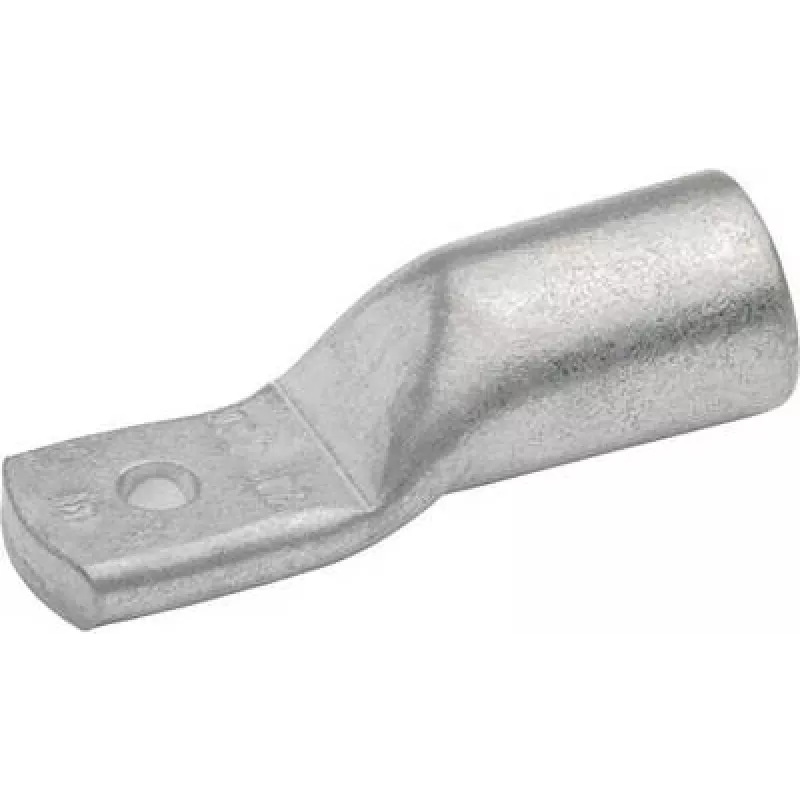

Klauke 7SG10 cauruļveida kabeļa uzgalis 70 mm² M10 (7SG10)

70 mm² vara vadu savienojums prasa uzgali, kas iztur gan mehānisko slodzi, gan laika apstākļus. Klauke 7SG10 ir izgatavots no elektrolītiskā vara un alvots, tāpēc nodrošina izcilu korozijas aizsardzību pat mitrās vai ķīmiski agresīvās vidēs.

Galvenie parametri

• Kabeļa šķērsgriezums: 70 mm²
• Skrūves cauruma diametrs: M10 (10 mm)
• Materiāls: elektrolītiskais varš (E-Cu)
• Virsmas apstrāde: alvots
• Savienojuma metode: presēšana (crimp)
• Atbilstība standartam: DIN 46235
• Savietojamība ar vadītājiem: varš, savīti (smalki un daudzdiegu)
• Uzmavas dizains: standarta, cauruļveida
• Pārbaudes caurums: jā
• Darba temperatūra: -50°C līdz +150°C
• Maksimālais spriegums: 1000 V (AC/DC)
• Kopējais garums: 55 mm
• Plaukstas platums: 22 mm
• Uzmavas ārējais diametrs: 14,5 mm
• Uzmavas iekšējais diametrs: 11,5 mm
• Plaukstas biezums: 3,5 mm

Kāpēc izvēlēties

Alvotais elektrolītiskais varš nodrošina zemu kontaktu pretestību un ilgmūžību. Cauruļveida uzmava ļauj veikt vienmērīgu presējumu, kas ir izturīgs pret vibrācijām un temperatūras svārstībām. Pārbaudes caurums ļauj vizuāli pārliecināties, ka vads ir ievietots līdz galam – tas samazina kļūdu risku montāžas laikā. Standarta DIN 46235 atbilstība garantē precīzus izmērus un savietojamību ar standarta presformām.

Piemērots lietošanai

• Rūpnieciskās elektroinstalācijās
• Sadales un vadības skapju montāžā
• Mašīnu un iekārtu pieslēgumos
• Energosadales sistēmās

Lietošanas piezīmes

Lai iegūtu drošu savienojumu, izmantojiet presi, kas paredzēta 70 mm² vara uzgaļiem. Uzgalis ir piemērots gan smalki, gan daudzdiegu vara vadiem. Plašais darba temperatūras diapazons (-50°C līdz +150°C) ļauj to izmantot gan iekštelpās, gan ārpus tām, ja tiek nodrošināta atbilstoša aizsardzība pret vidi.

Padoms: pirms presēšanas noteikti notīriet vadu un pārbaudiet, vai tas ir ievietots līdz pārbaudes caurumam. Izmantojiet tikai sertificētas presformas un ievērojiet ražotāja norādīto presēšanas spēku.
