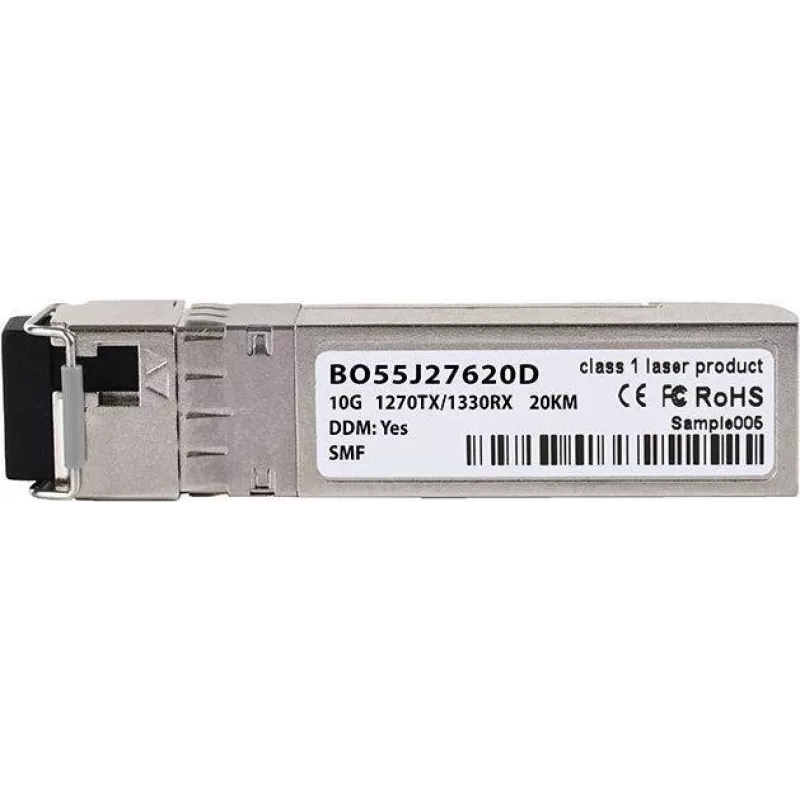

SFP+ modulis BlueOptics SFP-10G-BX-U-20-F5-BO 10000 Mbit/s

BlueOptics SFP-10G-BX-U-20-F5-BO ir SFP+ optiskās šķiedras raiduztvērēja modulis, kas paredzēts vienmoda 10 Gigabitu savienojumiem ar maksimālo datu pārraides ātrumu 10000 Mbit/s. Metāla korpuss (svars ~20 g) nodrošina izturību un siltuma izkliedi. Modulis izmanto BiDi (bidirekcionālo) tehnoloģiju, kas ļauj pārraidīt un saņemt datus pa vienu šķiedru, ietaupot kabeļu infrastruktūru. Atbilst RoHS un FCC standartiem, kā arī MSA specifikācijām, tāpēc to var viegli integrēt saderīgos slēdžos, maršrutētājos un uzglabāšanas sistēmās.

Praktiski pielietojumi

• Datortīklu paplašināšana: Savienojiet divus tīkla slēdžus līdz 20 km attālumā pa vienu vienmoda šķiedru, izmantojot BiDi moduļu pāri (viens ar U-20, otrs ar atbilstošu viļņa garumu).
• Uzglabāšanas tīkli (SAN): Nodrošiniet ātrdarbīgu savienojumu starp serveriem un krātuvēm, izmantojot 10 Gb Ethernet vai Fibre Channel protokolus.
• Pakalpojumu sniedzēju tīkli: Izmantojiet kā pēdējās jūdzes risinājumu klientu pieslēgšanai, kur nepieciešams garš attālums un viena šķiedra.
• Rezerves kanāli: Izveidojiet dublējošu savienojumu starp datu centriem, izmantojot atšķirīgu ceļu, lai palielinātu uzticamību.

Galvenās specifikācijas

• Formfaktors: SFP+ (mazs, karsti nomaināms)
• Datu pārraides ātrums: 10 Gbit/s (10000 Mbit/s)
• Šķiedras tips: vienmoda (SMF)
• Savienotājs: LC vienkāršs (BiDi)
• Maksimālais attālums: 20 km
• Viļņa garums: 1330 nm (raidīšana) / 1270 nm (uztveršana) — atkarīgs no pāra
• DDM/DOM: atbalsta reāllaika uzraudzību (spriegums, optiskā jauda, temperatūra)
• Darba temperatūra: 0°C līdz 70°C
• Standarti: IEEE 802.3ae 10GBASE-LR, SFF-8472, RoHS

Lietošana

Ievietojiet moduli SFP+ portā, līdz tas nofiksējas (ievērojiet ESD piesardzību). Pievienojiet vienmoda LC šķiedras kabeli. BiDi moduļiem jāizmanto pāris ar atbilstošiem viļņa garumiem abos galos. Pēc pievienošanas pārbaudiet savienojuma statusu un uzraugiet DDM parametrus tīkla pārvaldības saskarnē. Lai izņemtu, atbloķējiet fiksatoru un uzmanīgi izvelciet moduli.

Ieteikumi

Izmantojiet kvalitatīvus vienmoda LC savienotājkabeļus un pārliecinieties, ka otra gala modulim ir atbilstošs BiDi viļņa garums. Uzturiet šķiedras galus tīrus. Regulāri pārbaudiet DDM vērtības, lai laikus pamanītu signāla pasliktināšanos.
