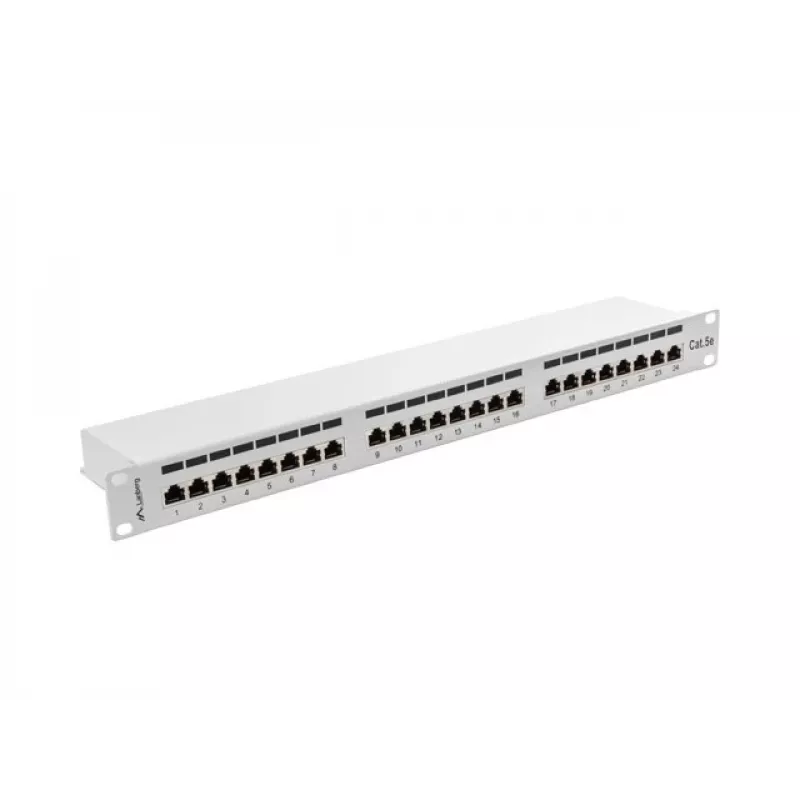

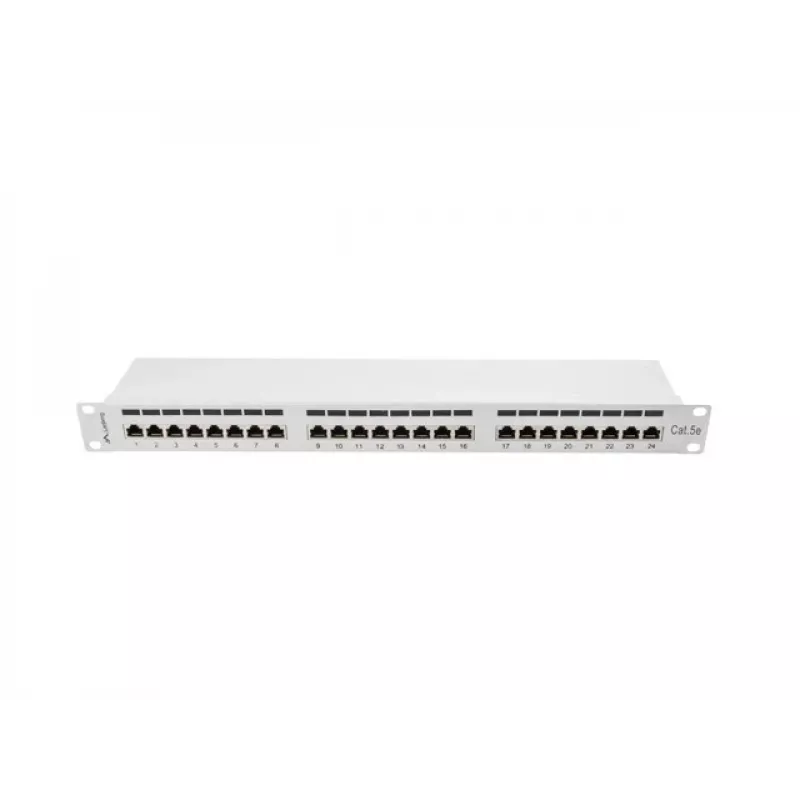

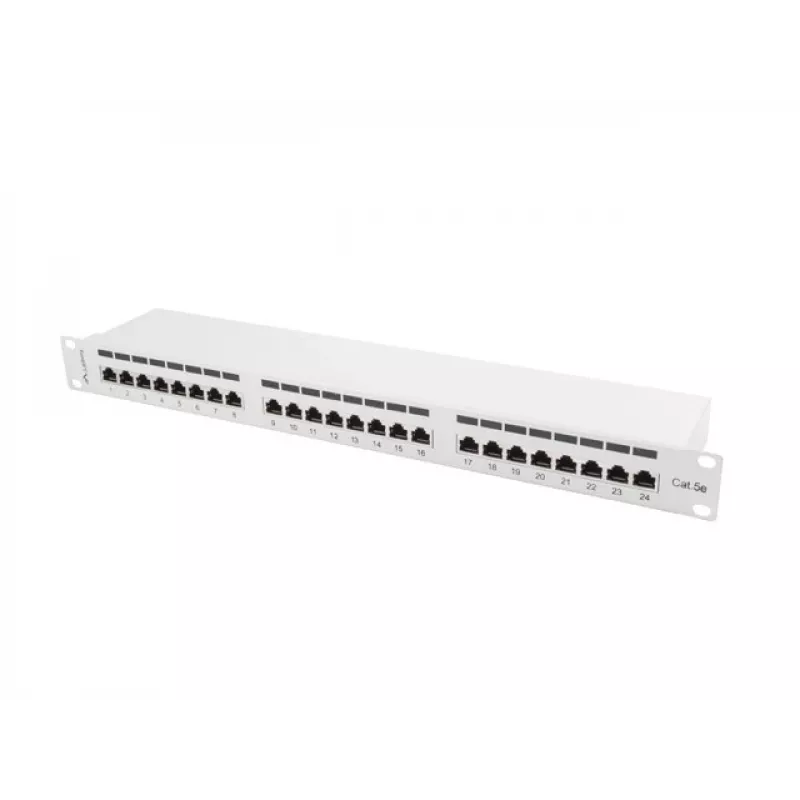

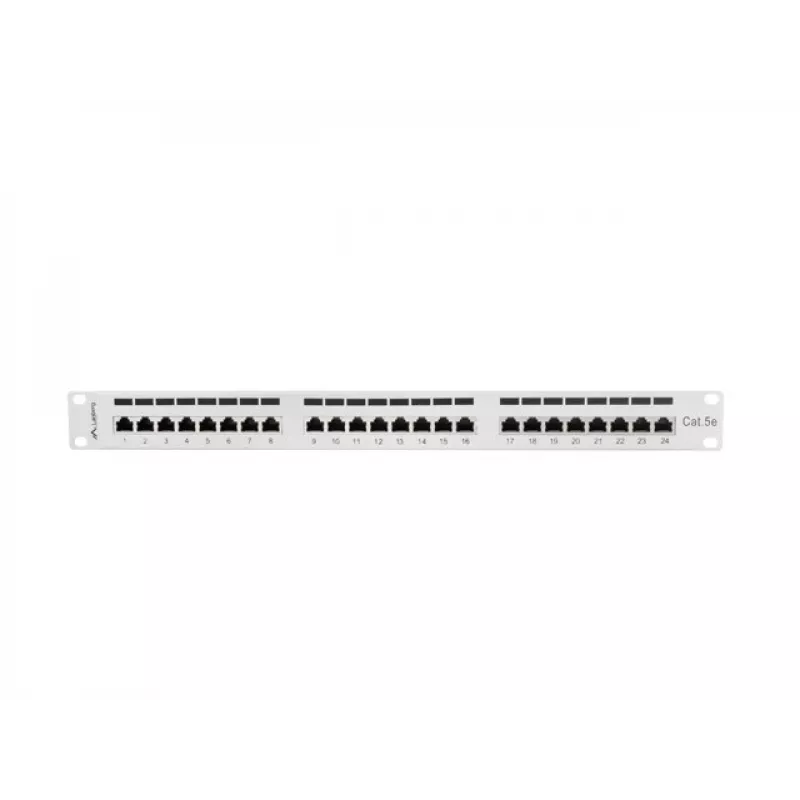

Patch Panel 1U Lanberg PPS5-1024-S

Lanberg PPS5-1024-S ir pasīvs sadales panelis 1U formātā, paredzēts lietošanai telekomunikāciju sistēmu galvenajos un sekundārajos sadales punktos. Tas ir strukturētās kabeļu sistēmas elements, ko izmanto savītu pāru kabeļu terminēšanai un organizēšanai 19" skapjos. Panelim ir 24 ekranēti RJ-45 porti, kas atbilst Cat5e kategorijai. Izgatavots no izturīga metāla pelēkā krāsā, ar pastiprinātu plauktu un rokturiem, kā arī integrētu kabeļu pārvaldības paneli, kas atvieglo montāžu un uzlabo stabilitāti.

Praktiskas lietošanas scenāriji

• Ethernet kabeļu sakārtošana serveru telpās un tīkla skapjos – panelis ļauj kārtīgi noslēgt un marķēt kabeļus, atvieglojot apkopi un izmaiņas.
• Galvenie un sekundārie sadales punkti strukturētās kabeļu sistēmās – ideāli piemērots biroju, datu centru un ražošanas telpu tīkliem.
• Cat5 un Cat5e savītu pāru kabeļu terminēšana – izmanto IDC/LSA savienotājus, kas ļauj ātri un droši pievienot kabeļus bez lodēšanas.
• Mazu un vidēju uzņēmumu tīklu instalācijas – vienkāršs veids, kā izveidot kārtīgu un uzticamu tīkla infrastruktūru.

Galvenās specifikācijas

• Zīmols: LANBERG
• Modelis: PPS5-1024-S (MPN)
• Formfaktors: 1U, 19" statīvā montējams
• Porti: 24 ekranēti RJ-45, Cat5e
• Savienotāji: IDC/LSA
• Materiāls / krāsa: Metāls, pelēks
• Izmēri (P×A×D): 445 mm × 44.5 mm × 114.5 mm
• Svars: 1.64 kg

Kā lietot

Uzstādiet paneli standarta 19" skapī, aizņemot vienu augstuma vienību (1U). Izvadiet un nostipriniet ienākošos savīto pāru kabeļus pie kabeļu pārvaldības paneļa, pēc tam terminējiet katru pāri IDC/LSA savienotājos atbilstoši izvēlētajam vadu standartam (T568A vai T568B). Pēc terminēšanas pārbaudiet savienojumus un pievienojiet pīkstkabeļus priekšējiem RJ-45 ligzdām, lai savienotu tīkla iekārtas.

Ieteikumi

Uzticamai darbībai izmantojiet Cat5e kategorijas ekranētus kabeļus un ievērojiet atbilstošu lieces rādiusu. Pēc terminēšanas marķējiet portus, lai atvieglotu apkopi. Nepārslogojiet vienu skapja vienību ar pārmērīgu svaru; kabeļu svaru sadaliet, izmantojot rokturus un kabeļu pārvaldības paneli.
