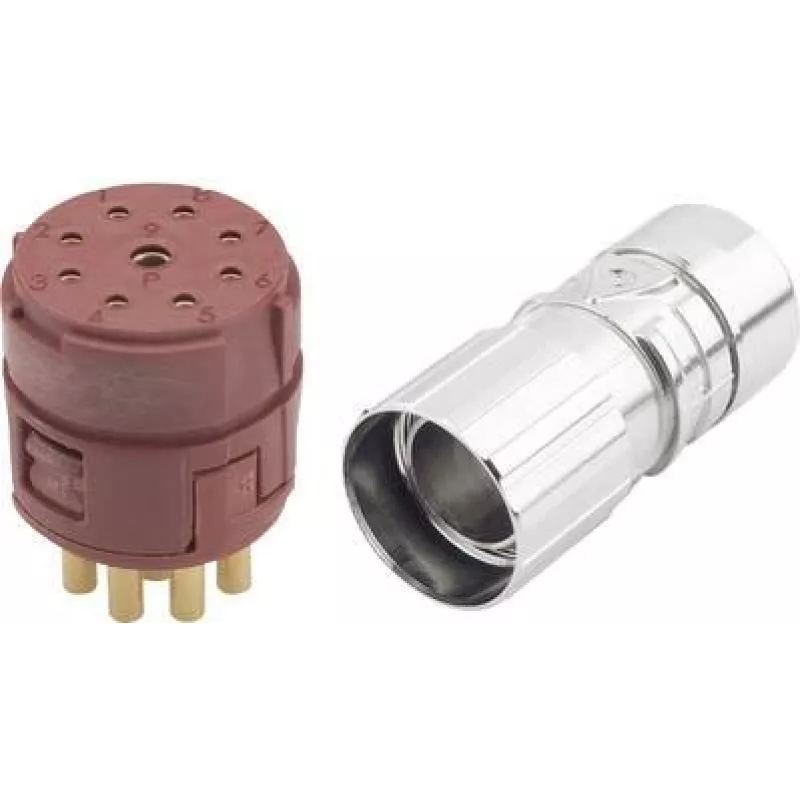

LAPP EPIC® M23 8+1 polu savienotāja komplekts ar skrūvju termināli, IP67 75009698

EPIC® M23 sērijas savienotājs ar 8+1 kontaktu konfigurāciju un skrūvju termināli ir paredzēts industriālām vidēm, kur nepieciešama uzticama strāvas un signāla pārvade.

Kas to izceļ

• IP67 aizsardzība savienotā stāvoklī – piemērots mitrām un putekļainām vietām.
• Darba temperatūras diapazons no -25°C līdz +125°C.
• Skrūvju terminālis nodrošina noturīgu savienojumu pret vibrācijām.
• Vairāk nekā 500 savienošanas ciklu.
• UL 94 V-0 degamības klase ieliktņa materiālam.

Tehniskie dati

• Savienotāja tips: apaļais, EPIC® M23 sērija
• Dzimums: sievišķais (ligzda)
• Kontakti: 8 strāvas + 1 PE
• Nominālais spriegums: 250 V (IEC)
• Nominālā strāva: 20 A
• Terminālis: skrūvju
• Korpusa materiāls: cinka die-cast, niķelēts
• Kontaktu materiāls: vara sakausējums, sudrabots
• Kabeļa blīvju vītne: M25
• Kabeļa diametra diapazons: 9–13 mm
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III

Kam piemērots

Šis komplekts ir paredzēts elektriķiem un automātikas speciālistiem, kuri veic montāžu uz vietas. Tas ir piemērots motoriem, piedziņām un automatizācijas sistēmām, kur nepieciešama droša strāvas un signāla pārvade.

Kā lietot

Komplektā ietilpst niķelēts cinka die-cast korpuss, sievišķais ieliktnis ar sudrabotiem vara sakausējuma kontaktiem, skrūvju termināļi un M25 kabeļa blīvju savienotājs. Piemērots kabeļiem ar ārējo diametru no 9 līdz 13 mm. Montāža veicama saskaņā ar ražotāja instrukciju.

Padoms: pārliecinieties, ka kabeļa diametrs atbilst 9–13 mm diapazonam, un pievelciet skrūves ar atbilstošu griezes momentu, lai nodrošinātu IP67 aizsardzību.
