Märklin 60977 mSD/3 elektriskās lokomotīves skaņas dekoders ar PCB

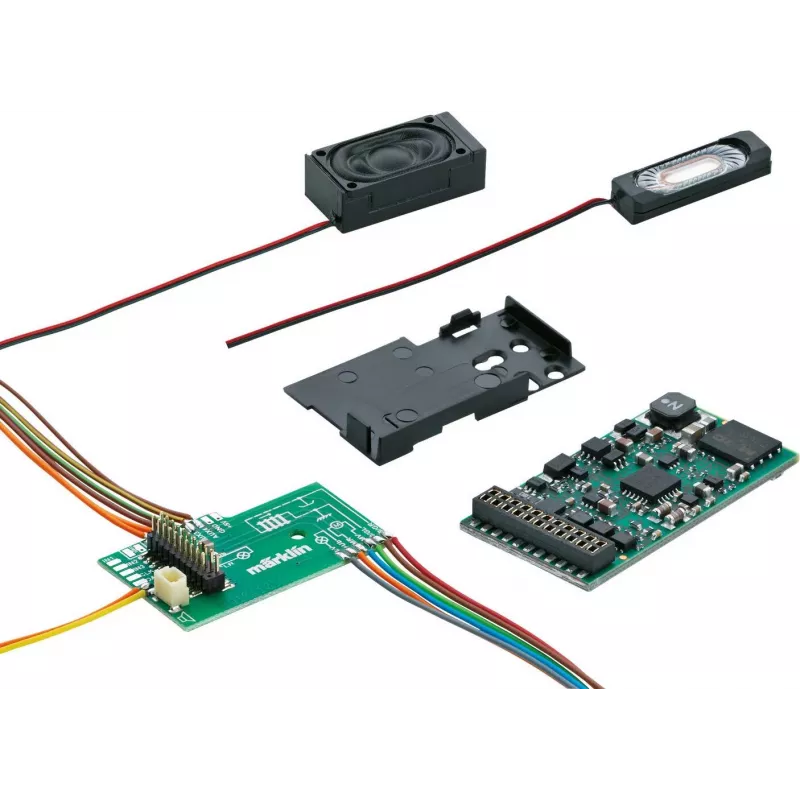

Märklin 60977 mSD/3 skaņas dekoders tiek piegādāts kā atsevišķa PCB plate, kas paredzēta tiešai instalācijai elektriskajās lokomotīvēs bez rūpnīcas digitālā interfeisa. Tas nodrošina pilnu mfx+ atbalstu, kā arī DCC un Motorola protokolus, ļaujot vecākiem modeļiem iegūt mūsdienīgu skaņu un vadību.

Kam paredzēts

Šis dekoders ir domāts modelētājiem, kuri prot lodēt un veikt nestandarta instalācijas. Tas ir piemērots, lai modernizētu vecākas Märklin elektriskās lokomotīves ar skaņas funkcijām un vadību, kā arī lai aizstātu bojātu oriģinālo dekoderu ar jaunākās paaudzes mSD/3 vienību.

Galvenās iezīmes

• mSD/3 skaņas dekoders ar plašām mfx+ skaņas funkcijām
• Atbalsta Märklin mfx+, DCC un Motorola vadības protokolus
• 16 vadāmas funkcijas un 8 funkciju izejas
• 1,0 A nepārtraukta motora strāva, 2,5 A maksimālā
• Jaunākās paaudzes slodzes regulēšana vienmērīgai darbībai
• RailCom un SUSI interfeisi
• Savienojums bufera kondensatoram
• Programmatūras atjaunināšana iespējama ar Märklin Central Station vai Mobile Station

Specifikācijas

• Dekodera tips: mSD/3 skaņas dekoders
• Pielietojums: elektriskās lokomotīves (E-Loks)
• Interfeiss: atsevišķa PCB (Leiterplatte) nestandarta instalācijai
• Vadības protokoli: mfx+, DCC, Motorola
• Vadāmo funkciju skaits: 16
• Funkciju izeju skaits: 8
• Motora strāva (nepārtraukta): 1,0 A
• Motora strāva (maksimālā): 2,5 A
• Kopējā funkciju izeju strāva: 0,5 A
• Skaļruņa izejas pretestība: 4–8 Ohm
• Atbalstītie motoru tipi: līdzstrāvas motori, bezserdeņa motori
• Ātruma pakāpieni: līdz 128 (DCC)
• Īpašās iezīmes: RailCom, SUSI, savienojums bufera kondensatoram

Padomi

Pirms instalācijas pārbaudiet, vai lokomotīves motora patērētā strāva nepārsniedz dekodera robežvērtības. Izmantojiet skaļruni ar pretestību no 4 līdz 8 omiem, lai nodrošinātu optimālu skaņas kvalitāti. Programmēšanai un skaņas atjauninājumiem pievienojiet dekoderu Märklin Central Station vai Mobile Station.
