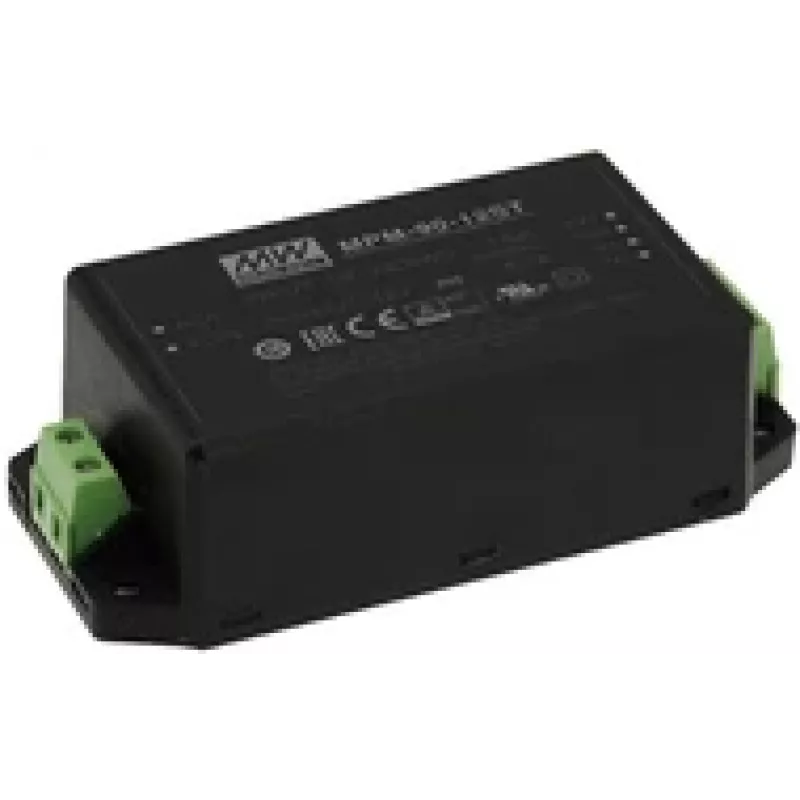

Barošanas avots MEAN WELL MPM-90-12ST 90 W iekštelpām 12 V melns

MEAN WELL MPM-90-12ST ir kompakts 90 W maiņstrāvas/līdzstrāvas PCB montāžas barošanas avots medicīnas iekārtām, kas nodrošina 12 V līdzstrāvas izeju. Modulis pieņem plašu ieejas sprieguma diapazonu no 80 līdz 264 V maiņstrāvas, sasniedz augstu efektivitāti (līdz 93%) un ir izstrādāts ar dubulto izolāciju un 2xMOPP aizsardzību saskaņā ar IEC/EN 60601 un ANSI/AAMI ES60601 prasībām. Ierīcei ir zems bezslodzes enerģijas patēriņš (<0,1 W), 4 kVAC izolācija, modeļatkarīga vibrācijas izturība (II2~5G) un augsta EMC veiktspēja, padarot to piemērotu iekārtām, kurām nepieciešama sertificēta izolācija un zema noplūdes strāva.

Praktiskas lietošanas scenāriji

• Medicīnas ierīcēm, piemēram, pacientu monitoringa sistēmām, kur nepieciešama 2xMOPP izolācija un zema noplūdes strāva.
• Profesionālai un laboratorijas elektronikai, kam vajadzīgs sertificēts 12 V barošanas avots ar augstu uzticamību.
• Rūpnieciskām vadības sistēmām, kas darbojas mainīgā tīkla sprieguma apstākļos (80–264 V maiņstrāvas).

Galvenie tehniskie parametri

• Izeja: 12 V līdzstrāvas, līdz 90 W
• Ieejas spriegums: 80–264 V maiņstrāvas
• Efektivitāte: līdz 93%
• Bezslodzes enerģijas patēriņš: < 0,1 W
• Izolācija: dubultā izolācija, 4 kVAC izolācija, 2xMOPP
• Formas faktors: PCB montāžas modulis, kompakti izmēri
• Standarti: IEC/EN 60601, ANSI/AAMI ES60601 atbilstība
• Atbilstība: RoHS

Kā lietot

Uzstādiet MPM-90-12ST uz shēmas plates, ievērojot ražotāja ieteikto izvietojumu un lodēšanas norādījumus. Pievienojiet maiņstrāvas ieeju norādītajā diapazonā (80–264 V maiņstrāvas) un izejas 12 V līniju pieslēdziet mērķa shēmai, ievērojot polaritāti un nepieciešamo filtrāciju. Nodrošiniet atbilstošu ventilāciju vai dzesēšanu, lai uzturētu nominālo veiktspēju un ilgmūžību.

Ieteikumi

Uzstādiet moduli iekārtās, kurām nepieciešama medicīnas līmeņa izolācija, un ievērojiet medicīnas ierīču EMC un drošības integrācijas praksi. Pārbaudiet līkumceļus un attālumus gala montāžā, izmantojiet atbilstošu zemējumu saskaņā ar vietējiem standartiem un pārbaudiet noplūdes strāvu, lai nodrošinātu atbilstību EN/UL 60601 prasībām.
