Barošanas avots MEAN WELL NID100-15 100W 15V Ieeja 20-53V

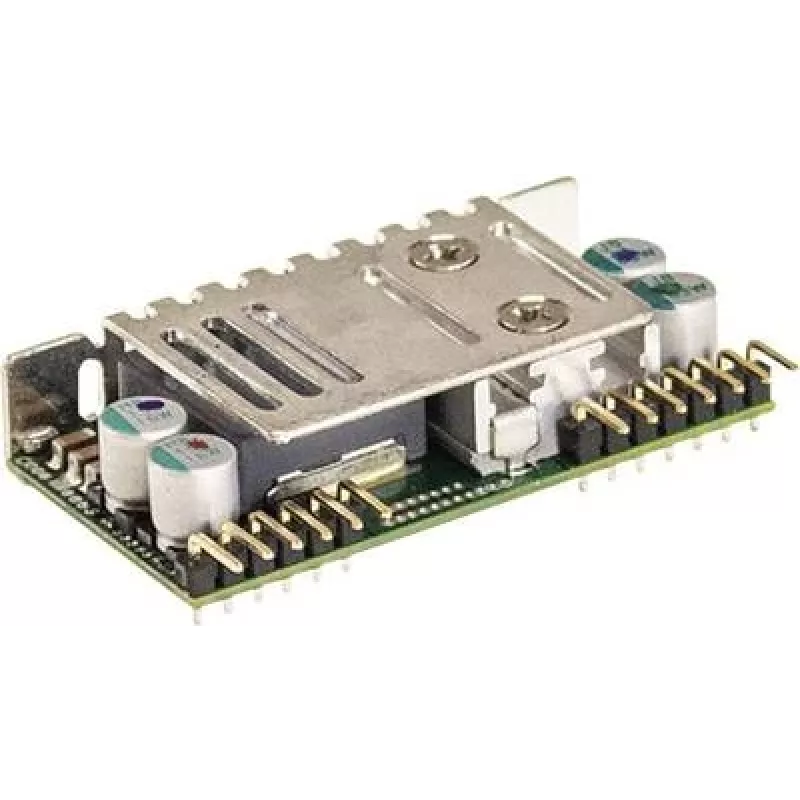

MEAN WELL NID100-15 ir kompakts līdzstrāvas-līdzstrāvas pārveidotājs bez galvaniskās izolācijas, kas paredzēts montāžai uz iespiedplates. Tas pieņem plašu ieejas spriegumu no 20 līdz 53 V un nodrošina stabilizētu 15 V izejas spriegumu līdz 6,5 A (100 W). Pateicoties SIP korpusam un attālinātai ieslēgšanas/izslēgšanas kontrolei, šis modulis ir lieliski piemērots integrācijai iekārtās, kur nepieciešama stabila 15 V jauda.

Praktiski lietošanas scenāriji

• Iebūvētās sistēmas un rūpnieciskās vadības plates, kam vajadzīgs 15 V barošanas avots.
• Telekomunikāciju un tīkla iekārtas, kas darbojas ar starpposma līdzsprieguma kopnēm.
• Ar baterijām darbināmas sistēmas vai transportlīdzekļi, kur ieejas spriegums ir 20–53 V.
• Pašdarinātas elektronikas projekti, kur nepieciešams kompakts SIP pārveidotājs.

Galvenās specifikācijas

• Ieejas spriegums: 20–53 VDC
• Izejas spriegums: 15 VDC
• Maksimālā izejas strāva: 6,5 A
• Izejas jauda: 100 W
• Korpuss: SIP, atvērts rāmis, montāža uz plates
• Vadība: attālināta ieslēgšana/izslēgšana
• Izmēri (dziļums × augstums): 50,8 mm × 12 mm
• Svars: 35 g
• Atbilstība: RoHS

Lai izmantotu, uzstādiet moduli uz iespiedplates atbilstoši ražotāja ieteiktajam izvietojumam, nodrošinot pietiekamu ventilāciju siltuma izkliedēšanai. Pievienojiet ieejas spriegumu 20–53 V robežās un izeju pie slodzes, ievērojot polaritāti. Attālinātās vadības kontakts ļauj ieslēgt/izslēgt izeju pēc sistēmas vajadzībām. Pārliecinieties, ka slodze nepārsniedz 6,5 A, un nepieciešamības gadījumā pievienojiet ieejas/izejas filtrus.

Piezīme: strādājot tuvu maksimālajai 100 W jaudai, nodrošiniet atbilstošu siltuma vadību – izmantojiet vara laukumu uz plates vai radiatoru, kā norādījis MEAN WELL.
