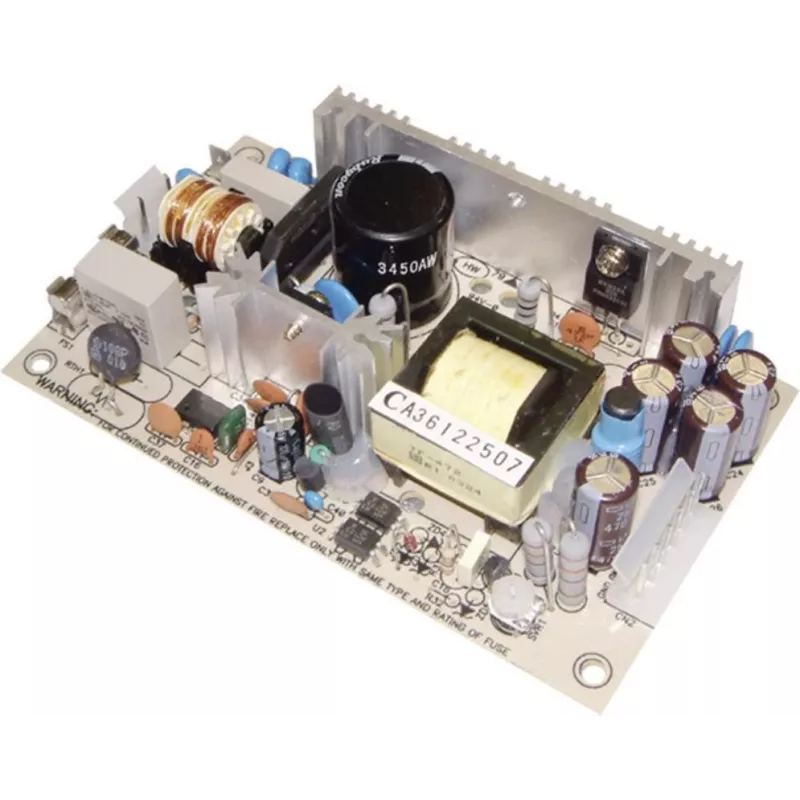

MEAN WELL PT-45B 45W trīskāršās izejas AC/DC komutācijas barošanas bloks, 5V/12V/-12V, atvērta rāmja

Viena maiņstrāvas ieeja, trīs stabilizēti līdzstrāvas spriegumi – tieši tas, ko prasa industriālie un iegultie risinājumi. MEAN WELL PT-45B nodrošina +5V, +12V un -12V vienlaikus, ļaujot darbināt gan loģikas shēmas, gan sensorus, gan analogos posmus no viena kompakta avota.

Kam paredzēts

Šis barošanas bloks ir paredzēts inženieriem, sistēmu integratoriem un OEM ražotājiem, kuriem nepieciešams uzticams trīskāršās izejas AC/DC pārveidotājs iegultām sistēmām, testa iekārtām vai industriālo vadības panelu barošanai. Ideāls risinājums, ja telpa ir ierobežota un vajadzīgi vairāki sprieguma līmeņi vienlaikus.

Galvenās priekšrocības

• Trīskāršā izeja: +5V (līdz 5A), +12V (līdz 2A) un -12V (līdz 0,5A) – elastīga jaudas sadale.
• Plašs ieejas diapazons: 85–264VAC vai 120–370VDC – savietojams ar dažādiem tīkla spriegumiem.
• Augsta efektivitāte: tipiski 78%, kas samazina siltuma izdalīšanos un enerģijas zudumus.
• Visaptveroša aizsardzība: iebūvēta pārslodzes aizsardzība (hiccup režīms, automātiska atjaunošanās) un pārsprieguma aizsardzība uz 5V līnijas.
• Atvērta rāmja PCB konstrukcija: viegli integrējama korpusos vai sistēmās ar pielāgotu stiprinājumu.
• Atbilstība drošības un EMC standartiem: UL60950-1, TUV EN60950-1 un EN55022 Class B.

Specifikācijas

• Nominālā jauda: 45W
• Izeja 1: +5V DC, 0,5–5A
• Izeja 2: +12V DC, 0,1–2A
• Izeja 3: -12V DC, 0,1–0,5A
• Ieejas spriegums: 85–264VAC / 120–370VDC
• Pulsācija un troksnis: 80mVp-p (5V), 120mVp-p (±12V)
• Sprieguma regulēšanas diapazons (CH1): +4,75 līdz +5,5V
• Darba temperatūra: -10 līdz +60°C
• Montāža: atvērts rāmis / PCB tips
• Drošības standarti: UL60950-1, TUV EN60950-1
• EMC: EN55022 Class B, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11

Kā lietot

Pirms pieslēgšanas pārliecinieties, ka kopējā slodze visās trīs izejās nepārsniedz 45W. Izmantojiet iebūvēto regulēšanas potenciometru, lai precīzi noregulētu 5V izeju atbilstoši jūsu sistēmas prasībām. Nodrošiniet pietiekamu gaisa plūsmu ap bloku, lai uzturētu darba temperatūru norādītajā diapazonā.

Padoms: ja barošanas bloks tiek montēts slēgtā korpusā, pievienojiet nelielu ventilatoru vai ventilācijas atveres, lai izvairītos no pārkaršanas. Vienmēr pārbaudiet, vai visu izeju kopējā strāva atbilst specifikācijai – tas pagarinās bloka kalpošanas laiku.
