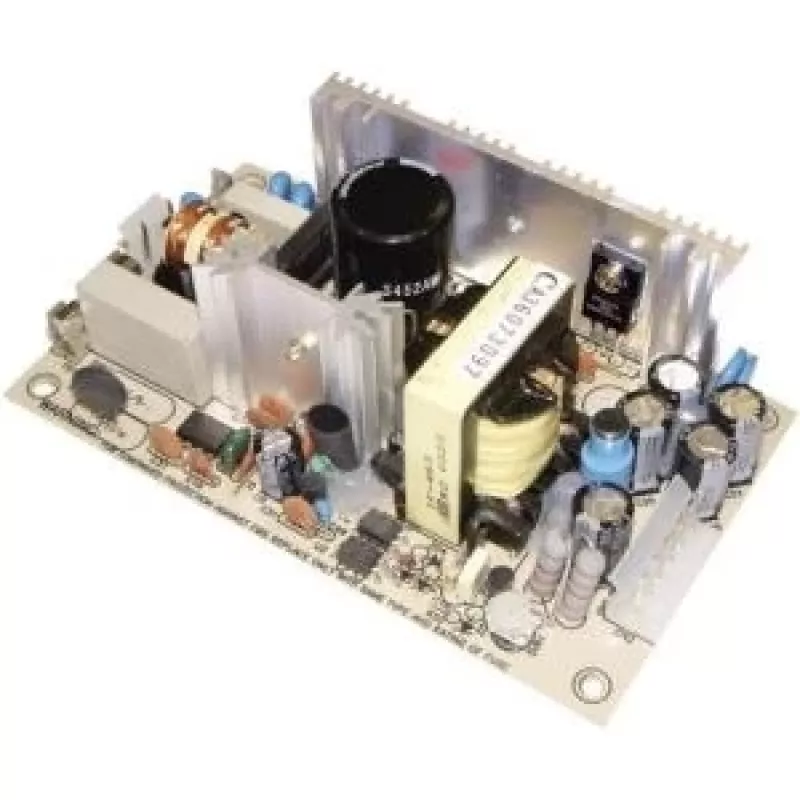

MEAN WELL PT-65A 65W barošanas bloks ar trīs izejām, atvērta rāmja tips

Šis barošanas bloks ir domāts sistēmu integrētājiem, OEM ražotājiem un servisa tehniķiem, kuri ierobežotā vietā meklē uzticamu risinājumu ar vairākiem līdzstrāvas spriegumiem. MEAN WELL PT-65A nodrošina +5V, +12V un -12V izejas no universāla maiņstrāvas avota, tāpēc tas ir piemērots iekārtām, kur nepieciešamas gan loģiskās, gan analogās barošanas līnijas.

Kam tas ir piemērots

Ideāli piemērots industriālām vadības sistēmām, testa instrumentiem, kases termināļiem, mazām iekārtām un komunikācijas iekārtām. Tāpat tas noder vecāku datoru perifērijas ierīču barošanai, kurām joprojām vajadzīgs negatīvais spriegums. Ja jūsu projektā ir nepieciešami vairāki spriegumi no viena avota, šis bloks ļaus izvairīties no vairākiem atsevišķiem barošanas avotiem.

Galvenās priekšrocības

• Trīs izejas: +5V (8A), +12V (3A), -12V (0,5A) – nodrošina gan digitālo, gan analogo daļu barošanu
• Plašs ieejas diapazons: 85–264VAC vai 120–370VDC – der visur pasaulē bez slēdžu pārslēgšanas
• Atvērta rāmja dizains ar brīvo gaisa konvekcijas dzesēšanu – kluss un bez kustīgām daļām
• Pilna aizsardzība: pārslodze, pārspriegums uz CH1, īssavienojums ar automātisku atjaunošanos
• Atbilst drošības standartiem UL60950-1 un TUV EN60950-1, EMC atbilst EN55022 Class B
• Kompakts izmērs un zems profils – viegli integrēt šaurā korpusā

Specifikācijas

• Kopējā izejas jauda: 65W
• Izeja 1: +5V DC, 0–8A
• Izeja 2: +12V DC, 0–3A
• Izeja 3: -12V DC, 0–0,5A
• Pulsācija un troksnis: 120mVp-p max
• Efektivitāte: 78%
• Darba temperatūra: -10 līdz +60°C
• Aizsardzība: pārslodze 105–150%, pārspriegums 5,75–6,75V uz CH1, īssavienojums hiccup režīmā
• Drošība: UL60950-1, TUV EN60950-1
• EMC: EN55022 Class B, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11

Kā lietot

Piestipriniet PT-65A tā, lai ap ventilācijas atverēm būtu vismaz 10 mm brīvas vietas – tas nodrošinās pareizu konvekcijas dzesēšanu. Ja iekārtai ir liels palaišanas strāvas patēriņš, ieteicams izmantot ārēju NTC termistoru. Vienmēr pārbaudiet, ka kopējā slodze nepārsniedz 65W, un samaziniet izejas jaudu par 2,5% uz katru grādu virs 50°C apkārtējās vides temperatūras.

Padoms: uzstādot bloku, novietojiet to ar komponentiem uz augšu, lai siltums varētu brīvi izplūst. Ja izmantojat visus trīs spriegumus vienlaikus, sekojiet līdzi, lai kopējā jauda nepārsniegtu 65W – īpaši tad, ja +5V izeja ir noslogota tuvu maksimumam.
