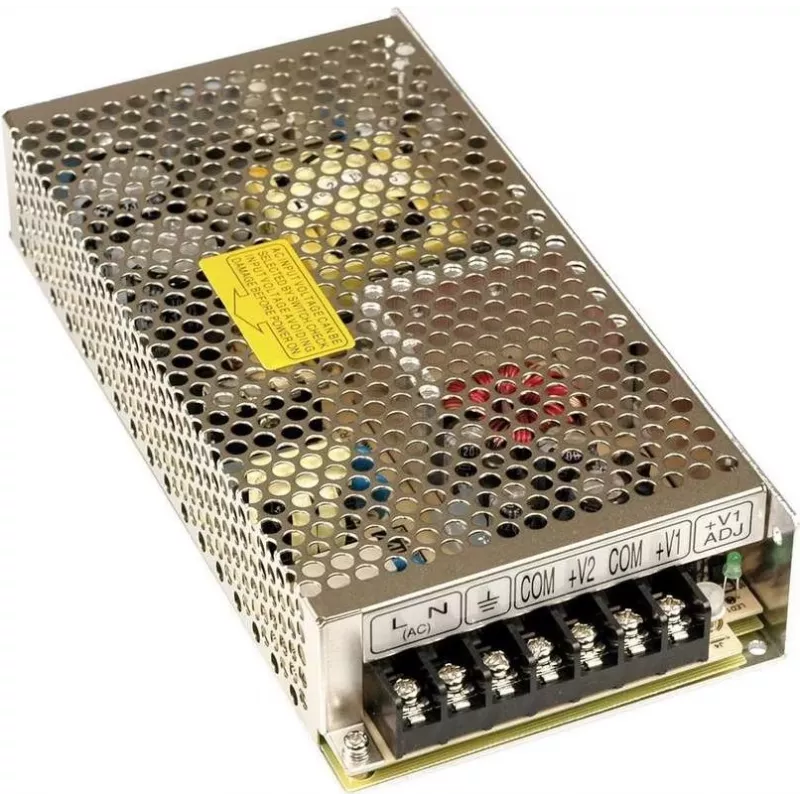

MEAN WELL RD-125B 125W divu izeju AC/DC barošanas bloks 5V 15A un 12V 8A slēgtā korpusā uz šasijas

Ja vajag divus stabilus līdzstrāvas spriegumus vienā kompaktā korpusā, MEAN WELL RD-125B atrisina šo uzdevumu bez diviem atsevišķiem barošanas blokiem. Tas nodrošina 5V un 12V izejas ar kopējo jaudu 125W, tāpēc to var izmantot gan loģikas shēmām, gan izpildmehānismiem vienlaikus. Universālā ieeja 88–264 VAC nozīmē, ka tas strādās gan Eiropas 230V, gan Ziemeļamerikas 120V tīklā bez pārslēgšanas.

Galvenās priekšrocības

• Divas neatkarīgas izejas: +5 VDC līdz 15 A un +12 VDC līdz 8 A, kopā 125 W
• Plašs ieejas diapazons: 88–264 VAC vai 125–373 VDC, 47–63 Hz
• Aizsardzība: īssavienojums, pārslodze, pārspriegums abos kanālos
• Bez ventilatora – dabiskā gaisa konvekcija, klusa darbība, nav kustīgu daļu
• Slēgts metāla korpuss, montāža uz šasijas ar skrūvju spailēm
• CH1 izejas sprieguma regulēšana ±10% ar iebūvētu potenciometru
• Zems pulsācijas un trokšņa līmenis: 80 mVp-p pie 5 V, 120 mVp-p pie 12 V
• Drošības sertifikāti: UL60950-1, TUV EN60950-1, CB, CE

Praktiska lietošana

Vadības skapī RD-125B vienlaikus baro loģikas shēmas, sensorus, relejus un mazus motorus. 5 V līnija nodrošina mikrokontrollerus un digitālo elektroniku, bet 12 V līnija darbina ventilatorus, solenoīdus vai analogos interfeisus. Tā kā dzesēšana notiek bez ventilatora, to var montēt noslēgtos korpusos vai putekļainās vidēs, kur ventilatora dzesēšana nebūtu uzticama. 5 V izejas regulēšana ļauj kompensēt sprieguma kritumu garos kabeļos. Turēšanas laiks 16 ms pie pilnas slodzes palīdz pārvarēt īsus tīkla pārtraukumus, novēršot pieslēgto iekārtu restartu.

Pilna specifikācija

• Zīmols: MEAN WELL
• Modelis: RD-125B
• MPN: RD-125B
• EAN: 4021087014960
• Izejas jauda: 125 W
• 1. izeja: +5 VDC, 0–15 A
• 2. izeja: +12 VDC, 0–8 A
• Ieejas spriegums: 88–264 VAC / 125–373 VDC
• Ieejas frekvence: 47–63 Hz
• Efektivitāte: 80% (tipiski)
• Pulsācija un troksnis: 80 mVp-p (5 V), 120 mVp-p (12 V)
• Iestatīšanas, pieauguma laiks: 800 ms, 50 ms pie 230 VAC pilnas slodzes
• Turēšanas laiks: 16 ms pie 230 VAC pilnas slodzes
• Darba temperatūra: -25 līdz +70 °C
• Dzesēšana: dabiskā gaisa konvekcija
• Montāža: uz šasijas, slēgtā korpusā
• Aizsardzība: īssavienojums, pārslodze, pārspriegums
• Drošības standarti: UL60950-1, TUV EN60950-1, CB, CE

Nobeigumā

Inženieriem un integratoriem, kuriem nepieciešams uzticams divu līniju līdzstrāvas barošanas avots izturīgā, bez ventilatora korpusā, RD-125B ir pārbaudīts darba zirgs. Tā konservatīvie jaudas rādītāji un pilna aizsardzības komplektācija nodrošina ilgu kalpošanas laiku pat prasīgā industriālā vidē.
