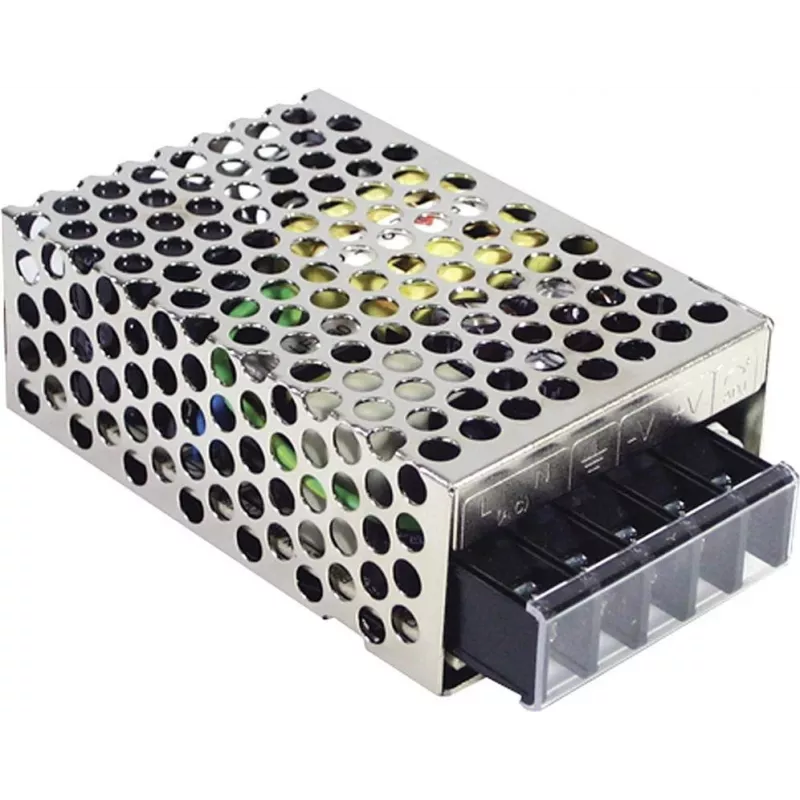

MEAN WELL SD-15C-12 DC-DC pārveidotājs, 15W, 12V 1.25A, 19-36V ieeja, korpusa montāža

Kad 24V akumulatora vai līdzstrāvas kopnes spriegums ir jāpārvērš stabilā 12V barošanā, MEAN WELL SD-15C-12 nodrošina uzticamu risinājumu. Šis kompaktais līdzstrāvas pārveidotājs no 19–36V ieejas ģenerē regulētu 12V izeju ar jaudu līdz 15W, tāpēc tas ir piemērots gan rūpnieciskām vadības sistēmām, gan transportlīdzekļu elektronikai.

Kam tas noder

Inženieriem un integratoriem, kas strādā ar automatizāciju, mērinstrumentiem un vadības sistēmām, šis modulis ar korpusa montāžu un skrūvju spailēm atvieglos uzstādīšanu. Tas ir ideāls risinājums, ja nepieciešams iegūt 12V no 24V avota, piemēram, transportlīdzekļos, rūpnieciskajās iekārtās vai rezerves barošanas sistēmās.

Galvenās iezīmes

• Plašs 19–36V līdzstrāvas ieejas diapazons, piemērots 24V nominālajām sistēmām
• Regulēta 12V līdzstrāvas izeja ar 1.25A strāvu
• Kopējā izejas jauda 15W ar tipisko lietderības koeficientu 80%
• 1500V līdzstrāvas izolācija starp ieeju un izeju
• Iebūvētas aizsardzības: īssavienojuma, pārslodzes, pārsprieguma un ieejas polaritātes apgriešanas
• Dzesēšana ar brīvu gaisa konvekciju, nav nepieciešams ventilators
• Korpusa montāža ar skrūvju spailēm drošai savienošanai
• Atbilst UL60950-1, TUV EN60950-1 un CE prasībām

Specifikācijas

• Ieejas sprieguma diapazons: 19–36 VDC
• Izejas spriegums: 12 VDC
• Izejas strāva: 1.25 A
• Izejas jauda: 15 W
• Lietderības koeficients: 80%
• Izolācijas spriegums: 1500 VDC
• Pulsācija un troksnis: 120mVp-p (maks.)
• Līnijas regulēšana: ±0.5%
• Slodzes regulēšana: ±1.0%
• Ieejas sprieguma tolerance: ±1%
• Iestatīšanas, pieauguma laiks: 500ms, 50ms pie pilnas slodzes
• Uzturēšanas laiks: 10ms pie pilnas slodzes
• Darba temperatūra: -20 līdz +60 °C
• MTBF: >300,000 stundas

Padomi

Nodrošiniet pietiekamu ventilāciju ap moduli, lai saglabātu veiktspēju norādītajā temperatūras diapazonā. Lai nodrošinātu labākos rezultātus, izmantojiet atbilstoša izmēra vadus skrūvju spailēm un pirms barošanas pieslēgšanas pārbaudiet ieejas polaritāti.
