Strāvas adapteris MEAN WELL UHP-500R-48 500 W 48 V 90–264 V

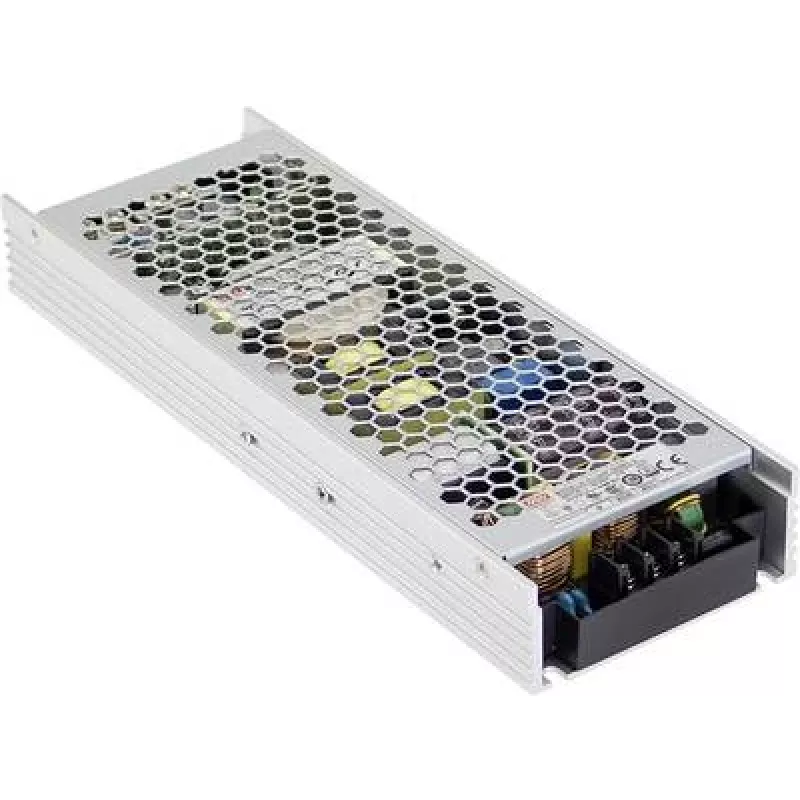

MEAN WELL UHP-500R-48 ir kompakts, slēgts maiņstrāvas–līdzstrāvas barošanas bloks ar aktīvo jaudas koeficienta korekciju (PFC). Tas nodrošina stabilu 48 V līdzstrāvas izeju ar strāvu līdz 10,45 A (500 W) un darbojas ar plašu ieejas sprieguma diapazonu 90–264 V maiņstrāvas. Metāla korpuss ar izmēriem 81 × 232 × 31 mm padara to piemērotu vietām, kur telpa ir ierobežota. Iebūvētais DC OK signāls ļauj viegli integrēt uzraudzības vai vadības sistēmās.

Praktiski pielietojumi

Šis barošanas bloks ir ideāli piemērots rūpnieciskajām vadības iekārtām, telekomunikāciju un tīkla ierīcēm, LED apgaismojuma sistēmām un izkārtnēm, kā arī iebūvētajām sistēmām un statīvā montējamai elektronikai. Piemēram, to var izmantot, lai barotu vairākus tīkla slēdžus, IP kameras vai vadības paneļus ražošanas cehā.

Galvenie parametri

• Izejas spriegums: 48 V līdzstrāvas
• Izejas strāva: 10,45 A
• Izejas jauda: 500 W
• Ieejas spriegums: 90–264 V maiņstrāvas
• Funkcija: viens izejas kanāls, slēgts korpuss ar PFC
• Signāls: DC OK (līdzstrāvas gatavības signāls)
• Izmēri (P×D×A): 81 × 232 × 31 mm
• Atbilstība: RoHS
• Zīmols / modelis / EAN: MEAN WELL / UHP-500R-48 / 4021087057127

Kā lietot

Uzstādiet barošanas bloku labi vēdināmā vietā, nodrošinot pareizu orientāciju un drošu stiprinājumu. Pievienojiet maiņstrāvas ieeju pie 90–264 V tīkla, ievērojot vietējos elektroinstalācijas noteikumus. Pievienojiet 48 V izeju pie slodzes, ievērojot polaritāti. Izmantojiet DC OK signālu ārējai uzraudzībai vai vadības sistēmu saskarnei. Pārbaudiet savienojumus un ieslēdziet, uzraugot izejas spriegumu un slodzes strāvu, lai pārliecinātos par pareizu darbību.

Ieteikumi

Uzstādiet barošanas bloku ražotāja norādītajā temperatūras un mitruma diapazonā, nodrošiniet pietiekamu gaisa plūsmu un aizsargājiet to no putekļiem un mitruma. Pārliecinieties, ka slodze nepārsniedz 10,45 A, un izmantojiet atbilstošus drošinātājus un vadus, kas piemēroti izejas strāvai.
