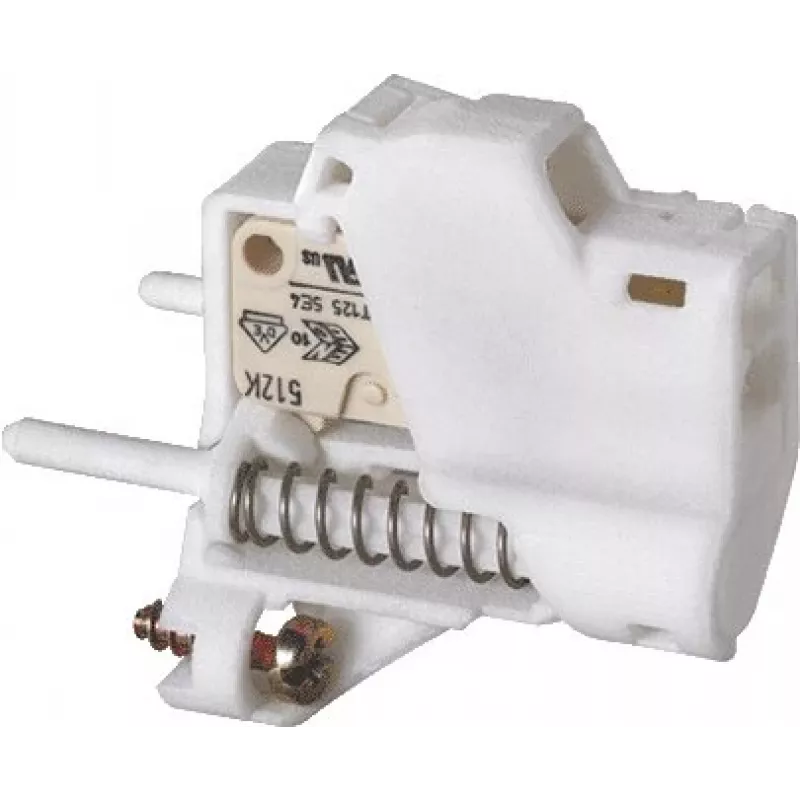

MENNEKES palīgkontakta slēdzis 41000 CEE ierīcēm

Ja CEE rozetēm vai ievadiem nepieciešams signāls par to, ka kontaktdakša ir ievietota, parastie mikroslēdži bieži vien neder bez papildu pielāgošanas. MENNEKES 41000 palīgkontakta slēdzis ir izstrādāts tieši MENNEKES AMAXX un PowerTOP Xtra sērijām, nodrošinot precīzu mehānisku iedarbināšanu, tiklīdz kontaktdakša tiek ievietota. Tas ļauj uzraudzīt statusu, pārraidīt signālu vai veidot bloķēšanas shēmas industriālās sadales sistēmās.

Galvenās priekšrocības

• 1 NO kontakts statusa atgriezeniskajai saitei vai vadībai
• Nominālā strāva līdz 10 A pie 250 V AC (AC-15)
• Mehāniska iedarbināšana, ievietojot CEE kontaktdakšu
• Skrūvju spailes 1,5–2,5 mm² vadiem
• Kompakts iekšējais izvietojums, IP20 aizsardzība komponentam
• Darba temperatūra no -25 °C līdz +40 °C
• Termoplastmasas korpuss melnā/pelēkā krāsā

Praktiskā lietošana

Uzstādiet 41000 MENNEKES CEE rozetē vai ievadā. Kad kontaktdakša tiek ievietota, slēdzis maina stāvokli, ļaujot nosūtīt signālu 'barošana pieslēgta' uz PLC, indikatorlampu vai drošības bloķētāju. Skrūvju spailes nodrošina drošu savienojumu ar viendzīslu vai daudzdzīslu vadiem, un izturīgais termoplastmasas korpuss iztur industriālos apstākļus. Slēdzim nav nepieciešams ārējs barošanas avots – tas vienkārši seko kontaktdakšas mehāniskajai ievietošanai.

Pilni tehniskie dati

• Produkta veids: palīgkontakta slēdzis
• Kontaktu konfigurācija: 1 NO (parasti atvērts)
• Nominālā darba strāva (AC-15): 10 A
• Nominālais darba spriegums: 250 V AC
• Pielietojums: CEE sienas rozetes un ierīču ievadi
• Saderība: MENNEKES AMAXX, PowerTOP Xtra sērijas
• Funkcija: statusa uzraudzība, signalizācija, vadība
• Montāžas veids: iekšējs ierīces korpusā
• Savienojuma veids: skrūvju spailes
• Spaiļu skaits: 2
• Iedarbināšanas metode: mehāniska (ievietojot CEE kontaktdakšu)
• Korpusa materiāls: termoplastmasa
• Darba temperatūras diapazons: no -25 °C līdz +40 °C
• Uzglabāšanas temperatūras diapazons: no -40 °C līdz +70 °C
• Aizsardzības pakāpe (komponentam): IP20
• Standarti: IEC 60309 (saistīti)
• Spaiļu ietilpība: 1,5 - 2,5 mm²
• Krāsa: melna/pelēka

Nobeiguma piezīme

Uzticamai kontaktdakšas statusa noteikšanai MENNEKES CEE sistēmās 41000 ir OEM apstiprināta izvēle – bez pielāgošanas vai minējumiem.
