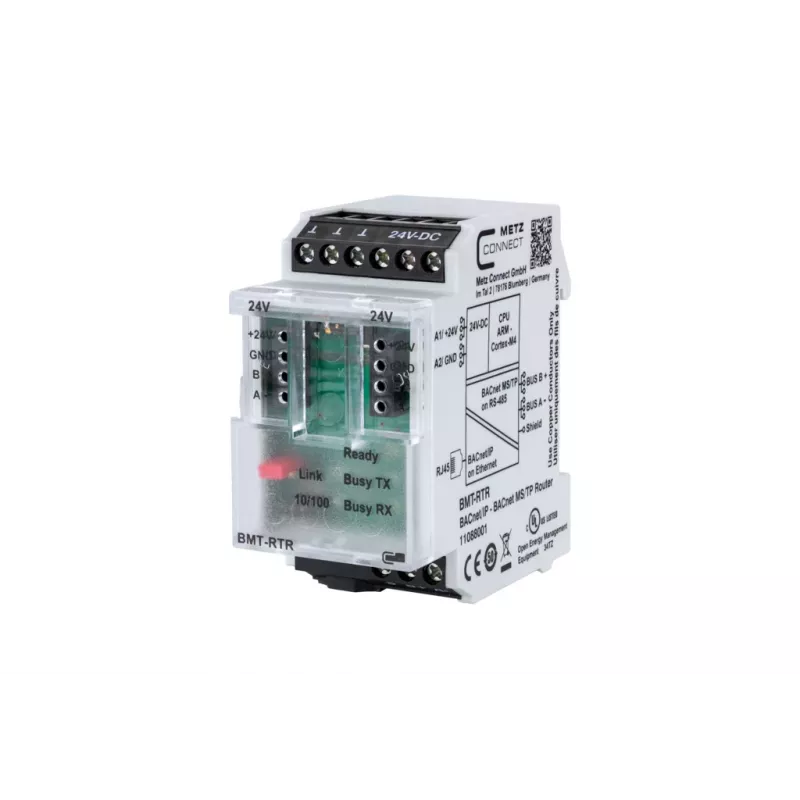

METZ 11088001 BMT-RTR BACnet maršrutētājs

Ja jūsu ēku automatizācijas sistēmā ir vecāki BACnet MS/TP ierīces, kas jāsavieno ar modernu IP tīklu, METZ BMT-RTR maršrutētājs ir tieši tas, kas nepieciešams. Tas nodrošina uzticamu tiltu starp BACnet MS/TP un BACnet/IP, vienlaikus saglabājot galvanisko izolāciju starp Ethernet un RS485, kas ir būtiski trokšņainā vidē.

Kāpēc izvēlēties METZ BMT-RTR?

• Atbalsta līdz 64 MS/TP ierīcēm, ļaujot pieslēgt plašu sensoru, kontrolieru un citu iekārtu klāstu.
• Galvaniskā izolācija starp Ethernet un RS485 novērš zemes cilpas un aizsargā pret elektriskiem traucējumiem.
• Plašs darbības temperatūras diapazons no -20°C līdz +60°C, piemērots gan apkurināmās telpās, gan salīdzinoši aukstās vidēs.
• Vienkārša montāža uz DIN sliedes (TS35), kas ietaupa laiku uzstādīšanas laikā.
• Konfigurācija gan ar tīmekļa saskarni, gan DIP slēdžiem – ērti gan pieredzējušiem integratoriem, gan iesācējiem.

Tehniskā specifikācija

• Produkta tips: BACnet maršrutētājs
• Tīkla protokoli: BACnet/IP, BACnet MS/TP
• Ethernet ports: 1x 10/100Base-T (RJ45)
• Seriālais ports: 1x RS485 (MS/TP)
• MS/TP pārraides ātrumi: 9,6; 19,2; 38,4; 76,8; 115,2 kbit/s
• Maksimālais MS/TP ierīču skaits: 64
• Barošanas spriegums: 12-24 V AC/DC
• Jaudas patēriņš: maks. 2,5 W

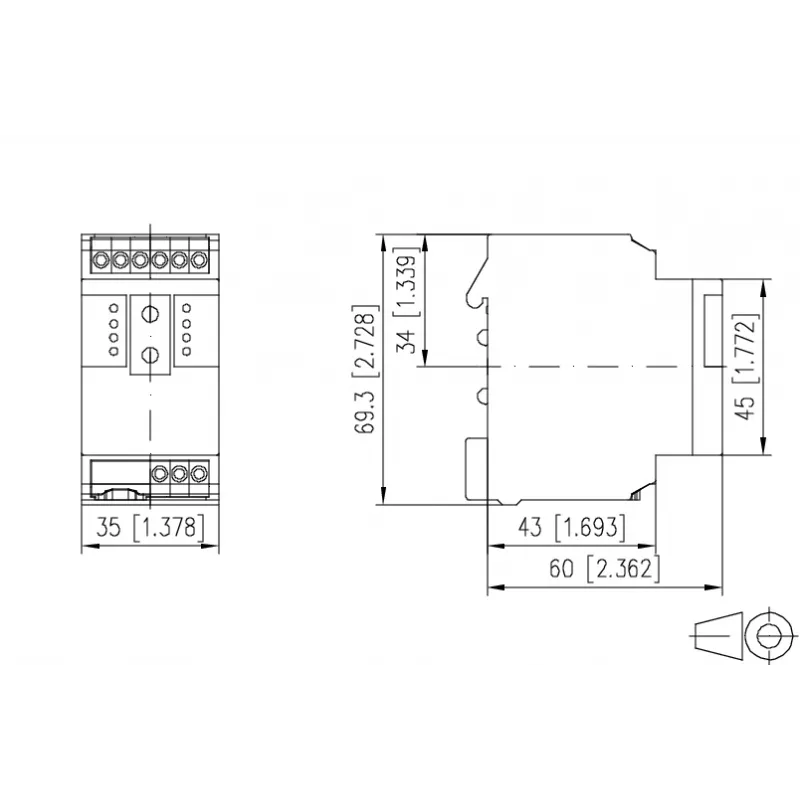

• Montāžas tips: DIN sliede (TS35)
• Darbības temperatūra: -20°C līdz +60°C
• Uzglabāšanas temperatūra: -20°C līdz +70°C
• Relatīvais mitrums: 5-95% (bez kondensāta)
• Korpusa materiāls: plastmasa
• Aizsardzības klase: IP20
• Konfigurācijas saskarne: tīmekļa saskarne, DIP slēdži
• LED indikatori: barošana, Ethernet saites/aktivitātes, MS/TP aktivitātes

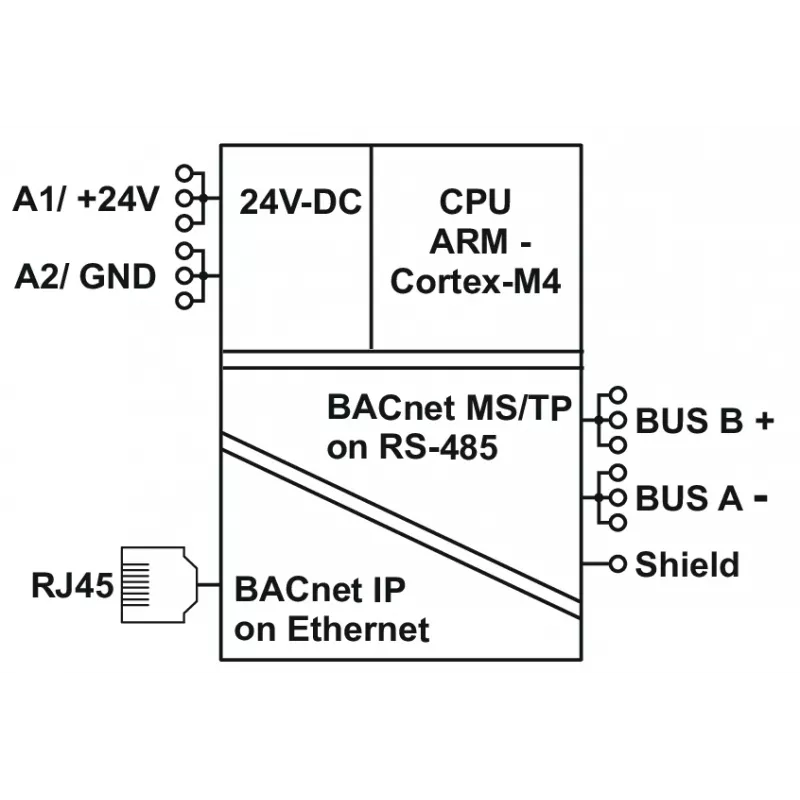

• Izolācija: galvaniskā izolācija starp Ethernet un RS485

Kam piemērots?

Šis maršrutētājs ir ideāls risinājums ēku automatizācijas integratoriem, kuri vēlas savienot vecākas MS/TP ierīces ar mūsdienīgu BACnet/IP tīklu. Tas noderēs arī sistēmu administratoriem, kas pārvalda esošās ēku vadības sistēmas un vēlas paplašināt to iespējas, kā arī ikvienam, kas saskaras ar nepieciešamību nodrošināt stabilu un drošu komunikāciju starp dažādiem BACnet segmentiem.

Kā lietot

Uzstādiet maršrutētāju uz DIN sliedes, pievienojiet barošanas avotu (12-24 V AC/DC), savienojiet Ethernet portu ar IP tīklu un RS485 portu ar MS/TP ierīcēm. Konfigurējiet ierīci, izmantojot tīmekļa pārlūkprogrammu vai DIP slēdžus, iestatot nepieciešamos tīkla parametrus un MS/TP pārraides ātrumu. Pārbaudiet LED indikatorus, lai pārliecinātos, ka barošana, Ethernet saite un MS/TP komunikācija darbojas pareizi.

Padoms: pirms konfigurācijas pārliecinieties, ka visi MS/TP ierīču adreses ir unikālas un atbilst BACnet standartiem. Ieteicams izmantot ekranētu vīto pāri RS485 savienojumam, lai samazinātu elektromagnētiskos traucējumus. Regulāri pārbaudiet LED indikatorus – tie var palīdzēt ātri diagnosticēt problēmas.
