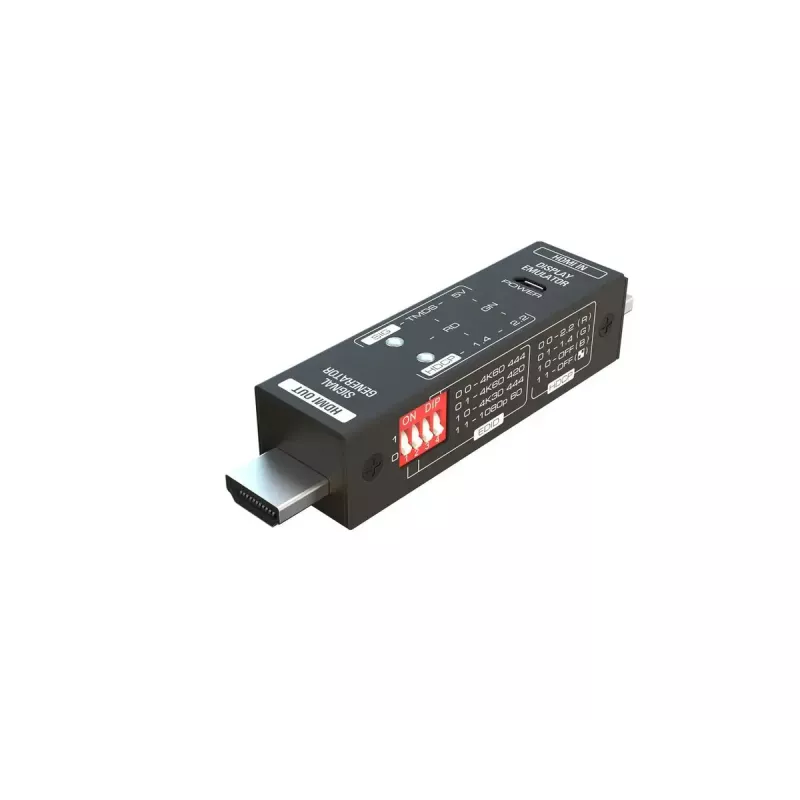

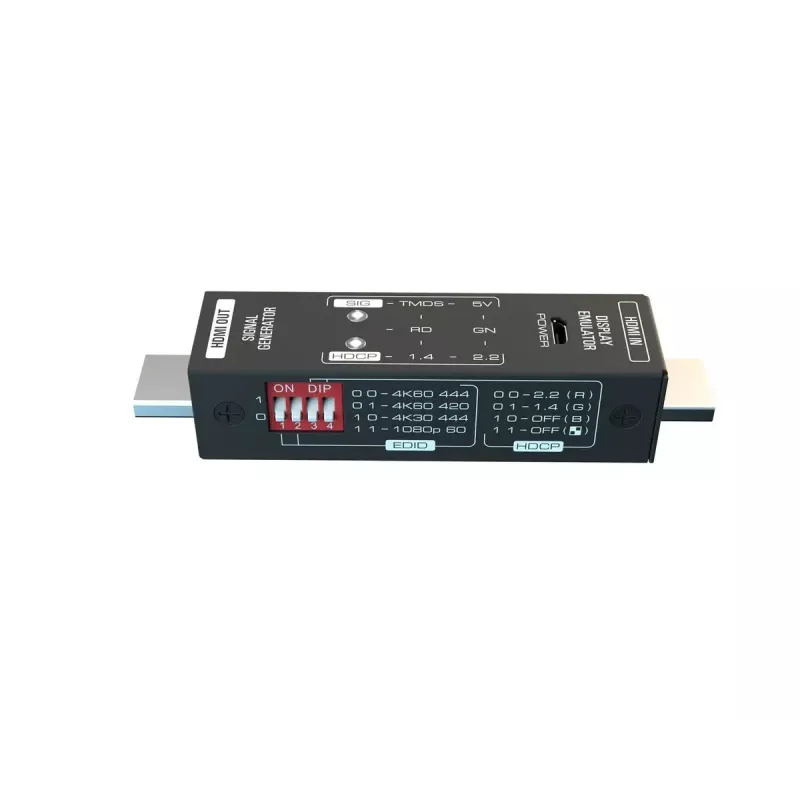

Vivolink VLTOOL1 vadības procesors

Vivolink VLTOOL1 ir kompakts, rokas HDMI signālu ģenerators un pamata analizators, kas paredzēts AV tehniķiem. Ierīce spēj ģenerēt testa signālus līdz 4K@60Hz (4:4:4), 4K@30Hz un 1080p@60Hz, kā arī uzreiz parāda 5V, TMDS un HDCP statusu, palīdzot pārbaudīt displeju, kabeļu un sistēmas darbību uz vietas. Atbalsta HDCP 1.4, HDCP 2.2 vai HDCP izslēgšanu, izmantojot 4-pin DIP slēdzi. Iebūvētie testa attēli ļauj ātri veikt diagnostiku.

Praktiskas pielietošanas scenāriji

• Uzstādot un nododot ekspluatācijā AV sistēmas – ātri pārbaudiet, vai HDMI signāls un HDCP darbojas pareizi.
• Problēmu meklēšana ar HDMI kabeļiem un displejiem – ar LED indikatoriem uzreiz redzat, vai ir 5V, TMDS un HDCP.
• Kvalitātes kontrole un signāla validācija – izmantojiet iebūvētos testa attēlus, lai pārliecinātos par attēla kvalitāti.
• Sistēmu integratoriem un AV uzstādītājiem – viegls un kabatā ietilpstošs rīks ātrai diagnostikai.

Galvenās specifikācijas

• Atbalstītās izšķirtspējas: 4K@60Hz (4:4:4), 4K@30Hz, 1080p@60Hz
• HDCP atbalsts: HDCP 1.4, HDCP 2.2 vai izslēgts, izmantojot 4-pin DIP slēdzi
• Indikatori: 5V, TMDS un HDCP statusa LED
• Barošana: caur HDMI
• Iebūvētie testa attēli: 4 dažādi attēli validācijai un diagnostikai
