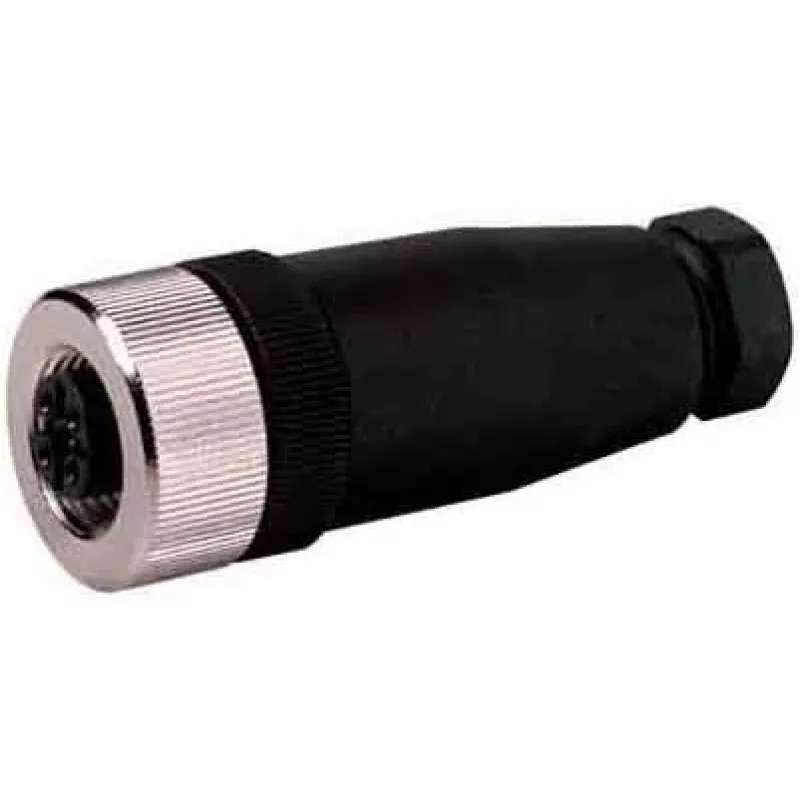

Murrelektronik M12 sieviešu 5 polu A koda skrūvju spailes laukā pievienojams savienotājs, IP67 7000-12961-0000000

IP67 aizsardzība un 125 V AC/DC nominālais spriegums – šis M12 savienotājs ir paredzēts darbam industriālajā vidē, kur mitrums, putekļi un vibrācija ir ikdiena. Ja nepieciešams uzticams savienojums sensoru un izpildmehānismu pieslēgšanai, šis Murrelektronik risinājums ļauj to izveidot tieši uz vietas, bez speciāliem instrumentiem.

Kāpēc izvēlēties šo savienotāju

• IP67 aizsardzības klase nodrošina izturību pret putekļiem un īslaicīgu iegremdēšanu ūdenī, kad savienotājs ir savienots un nobloķēts.
• Masīvs cinka die-cast korpuss ar niķeļa pārklājumu – izturīgs pret mehāniskiem bojājumiem un koroziju.
• Zelta pārklājuma kontakti no vara sakausējuma nodrošina lielisku vadītspēju un ilgmūžību pat skarbos apstākļos.
• Plašs darba temperatūras diapazons no -25 °C līdz +85 °C – piemērots gan aukstām noliktavām, gan karstām ražotnēm.
• Skrūvju spailes ļauj ātri un droši pievienot kabeli ar diametru no 4,0 līdz 6,0 mm tieši objektā.

Tehniskā specifikācija

• Savienotāja tips: M12, sievišķais, taisns
• Polu skaits: 5, A-kodējums
• Pievienošanas veids: skrūvju spailes
• Nominālais spriegums: 125 V AC/DC
• Nominālā strāva: 4 A
• Aizsardzības pakāpe: IP67 (savienotā un nobloķētā stāvoklī)
• Korpusa materiāls: cinka die-cast, niķeļa pārklājums
• Kontaktu materiāls: vara sakausējums, zelta pārklājums
• Kontaktu nesēja materiāls: PA (poliamīds)
• Temperatūras diapazons: -25 °C līdz +85 °C
• Kabeļa diametra diapazons: 4,0 - 6,0 mm
• Maksimālais vada šķērsgriezums: 0,75 mm² (AWG 18)
• Ekrānošana: nav
• Bloķēšanas veids: M12 x 1 vītne
• Montāžas veids: uz vietas montējams / pašmontāža

Kam piemērots

Šis savienotājs ir ideāls automatizācijas inženieriem, elektriķiem un mašīnbūves speciālistiem, kuri strādā ar industriālajām iekārtām. To var izmantot sensoru, izpildmehānismu, vārstu un citu perifēro ierīču pieslēgšanai, kur nepieciešama izturīga un hermētiska savienojuma vieta. Pateicoties iespējai montēt uz vietas, tas ir īpaši noderīgs, ja kabeļa garums nav zināms iepriekš vai nepieciešams ātri veikt remontu.

Kā lietot

Noņemiet savienotāja korpusu, ievietojiet kabeli ar diametru 4,0–6,0 mm, pievienojiet vadus pie skrūvju spailēm atbilstoši A-kodējuma shēmai (1. līdz 5. pols). Pievienojiet vadus, pievelciet skrūves ar piemērotu spēku, pēc tam salieciet korpusu un pievelciet M12 x 1 vītni, lai nodrošinātu IP67 aizsardzību. Pārbaudiet, vai savienojums ir drošs un hermētisks.

Padoms: vienmēr pārliecinieties, ka savienotājs ir pilnībā nobloķēts, lai sasniegtu IP67. Izmantojiet kabeļus ar atbilstošu diametru un nepievelciet skrūves pārāk stingri, lai nesabojātu vadus. Regulāri pārbaudiet savienojuma hermētiskumu, īpaši mitrā vidē.
