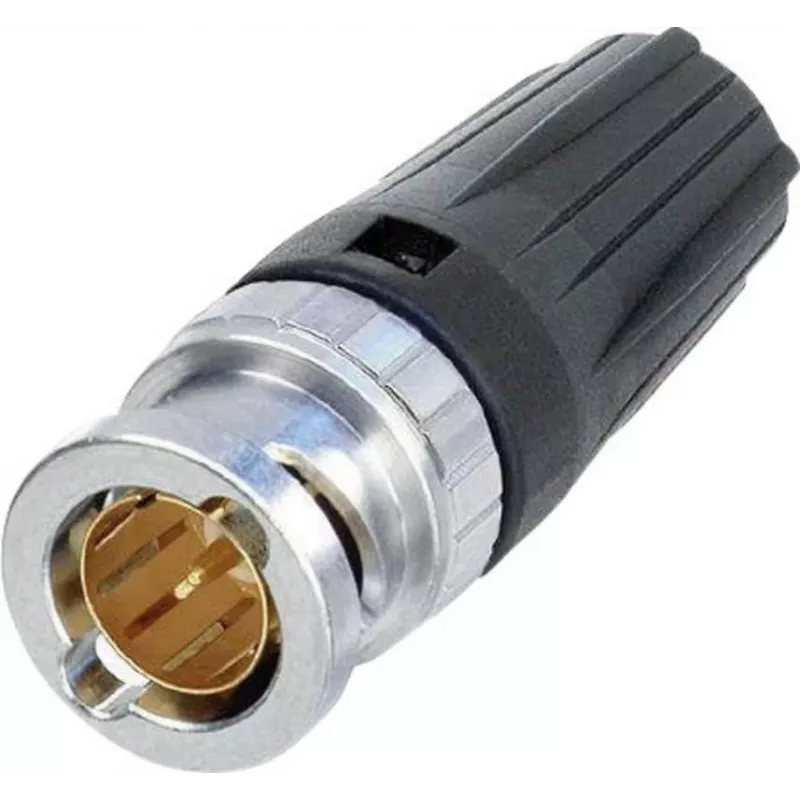

Neutrik NBNC75BUU11 rearTWIST BNC vīriešu crimp savienotājs 75 Ohm koaksiālajiem kabeļiem

Broadcast inženieriem, AV tehniķiem un sistēmu integratoriem, kuri strādā ar HD-SDI un 3G/6G-SDI signāliem, nepieciešams savienotājs, kas notur 75 Ohm pretestību un nodrošina minimālus atstarojumus. Neutrik NBNC75BUU11 ir tiešs BNC vīriešu crimp savienotājs, kas izstrādāts tieši šiem uzdevumiem – precīza pretestības saskaņošana un uzticama savienošana pat blīvos patch panelos.

Kam tas piemērots

Šis savienotājs ir ideāls studiju vadu, OB furgonu un pastāvīgu instalāciju vajadzībām, kur svarīga ilgstoša un atkārtota savienojumu kvalitāte. Tas ir saderīgs ar tādiem kabeļiem kā Belden 1855A, 1505A, 1694A un līdzīgiem.

Galvenās iezīmes

• Patiesa 75 Ohm pretestība optimālai signāla pārraidei līdz 6 GHz
• rearTWIST bajonetes fiksators ļauj ērti pievilkt un atbrīvot ar pirkstiem arī šaurās vietās
• Crimp savienojums centrālajai tapai un uzmavai nodrošina izturīgu, gāzes necaurlaidīgu kontaktu
• Zelta pārklājuma centrālais kontakts un niķeļa pārklājuma misiņa korpuss pretī korozijai un nodilumam
• PTFE dielektriķis atbalsta augstfrekvences veiktspēju un termisko stabilitāti
• Atbilst SMPTE 292M, 424M, 2081-1 un 2082-1 standartiem HD/3G/6G-SDI

Specifikācijas

• Savienotāja tips: BNC vīriešu (kontaktdakša), taisns
• Pretestība: 75 Ohm
• Frekvences diapazons: līdz 6 GHz
• Atgriešanās zudumi: >30 dB @ 1 GHz, >22 dB @ 2 GHz, >17 dB @ 6 GHz
• Savienošana: crimp (centrālā tapa un uzmava)
• Saderīgi kabeļi: Belden 1855A, 1505A, 1694A un līdzīgi
• Kontaktu pārklājums: zelts (centrālais), niķelis (korpuss)
• Dielektriķis: PTFE
• Izolācijas pretestība: >5 G Ohm
• Kontaktu pretestība: <3 m Ohm (ārējā), <6 m Ohm (centrālā)
• Dielektriskā izturība: 1,5 kVdc
• Izturība: >1000 savienošanas ciklu
• Darba temperatūra: -30 °C līdz +85 °C
• Sprieguma nomināls: <50 V
• Korpusa materiāls: misiņš, niķeļa pārklājums

Kā lietot

Izmantojiet pareizo crimp instrumentu un matricu komplektu atbilstoši kabelim, lai sasniegtu norādītos atgriešanās zudumus. Āra vai skarbos apstākļos apsveriet papildu mitruma aizsardzību. rearTWIST aizsarguzmava (pārdod atsevišķi) nodrošina kabeļa atslogošanu un uzlabo kabeļu pārvaldību.

Padoms: vienmēr pārbaudiet savienojuma kvalitāti ar kabeļa testeri pēc crimp veikšanas – tas palīdzēs izvairīties no signāla zudumiem un garantēs ilgmūžību.
