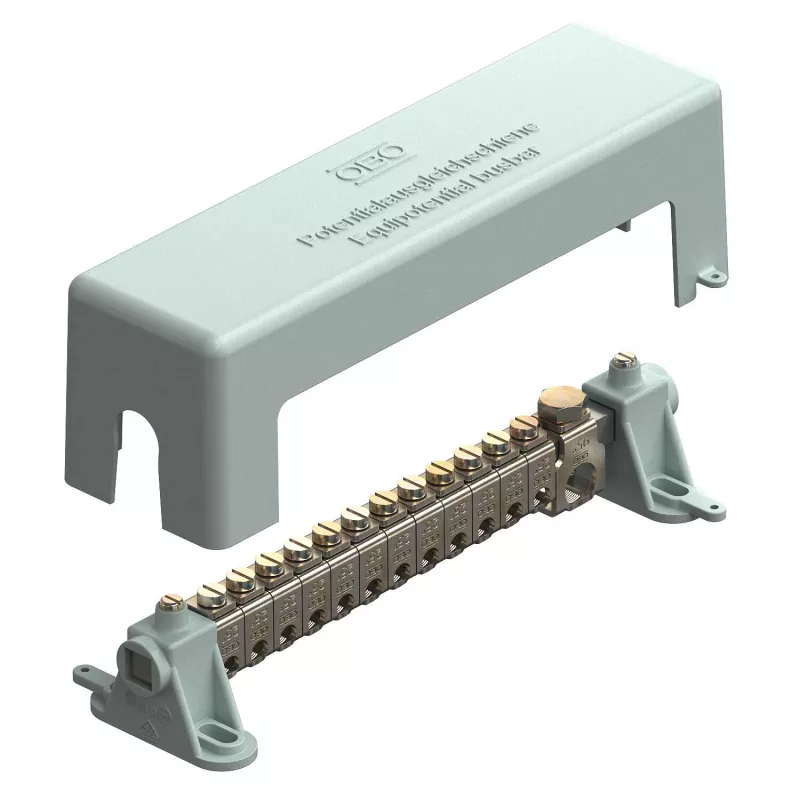

OBO BETTERMANN 1801 Potenciālu izlīdzināšanas kopne VDE 0185-305 (5015683)

Elektriķiem un uzstādītājiem, kuri veic galveno potenciālu izlīdzināšanu ēkās un zibensaizsardzības sistēmu pieslēgumus, nepieciešama uzticama un standartiem atbilstoša kopne. OBO BETTERMANN 1801 apvieno vienpadsmit dažādu šķērsgriezumu vadītāju pieslēgumus vienā kompaktā ierīcē, kas atbilst DIN VDE 0100-410 un DIN VDE 0185-305 (IEC 62305) prasībām.

Kam paredzēta

Šī kopne ir paredzēta profesionāļiem, kuri uzstāda potenciālu izlīdzināšanas sistēmas iekštelpās. Tā nodrošina skaidru un pārskatāmu pieslēgumu izvietojumu, ļaujot ērti pievienot gan maza, gan liela šķērsgriezuma vadītājus, tostarp zibensaizsardzības nozarē.

Galvenās priekšrocības

• 7 pieslēgumi vadītājiem 2,5–25 mm² (viendzīslu/daudzdzīslu, 16 mm² smalkšķiedru)
• 2 pieslēgumi vadītājiem 25–95 mm² (viendzīslu/daudzdzīslu, 70 mm² smalkšķiedru)
• 1 plakanā vadītāja pieslēgums 30 x 3,5 mm
• 1 apaļā vadītāja pieslēgums 8–10 mm (zibensaizsardzībai)
• Kopā 11 pieslēguma punkti
• Kontakt sliede no niķelēta misiņa
• Pamatplāksne no pelēka polistirola
• Skrūves no elektrolītiski cinkota tērauda
• Caurspīdīgs, atverams, aizzīmogojams vāciņš
• Virsmas montāža
• Atbilst DIN VDE 0100-410 un DIN VDE 0185-305 (IEC 62305)
• Zibens strāvas izturība: 100 kA (10/350 µs)
• Lietošana iekštelpās

Specifikācijas

• Zīmols: OBO BETTERMANN
• Modelis: 1801
• MPN: 5015683
• EAN: 4012196868421
• Produkta veids: Potenciālu izlīdzināšanas kopne
• Pieslēgumi vadītājiem 2,5–25 mm²: 7
• Vadītāju izmēru diapazons 2,5–25 mm²: 2,5–25 mm² (viendzīslu/daudzdzīslu), 16 mm² (smalkšķiedru)
• Pieslēgumi vadītājiem 25–95 mm²: 2
• Vadītāju izmēru diapazons 25–95 mm²: 25–95 mm² (viendzīslu/daudzdzīslu), 70 mm² (smalkšķiedru)
• Plakanā vadītāja pieslēgums: 1 (30 x 3,5 mm)
• Apaļā vadītāja pieslēgums: 1 (8–10 mm)
• Kopējais pieslēguma punktu skaits: 11
• Kontakt sliedes materiāls: Misiņš, niķelēts
• Pamatplāksnes materiāls: Polistirols
• Pamatplāksnes krāsa: Pelēka
• Skrūvju materiāls: Tērauds, elektrolītiski cinkots
• Vāciņš: Caurspīdīgs, atverams, aizzīmogojams
• Montāžas veids: Virsmas montāža
• Standarti: DIN VDE 0100-410, DIN VDE 0185-305 (IEC 62305)
• Zibens strāvas izturība: 100 kA (10/350 µs)
• Pielietojums: Potenciālu izlīdzināšana, zibensaizsardzība
• Vides piemērotība: Lietošana iekštelpās

Kā lietot

Kopni uzstāda uz virsmas, piemēram, pie sienas vai montāžas panelī. Pievienojiet vadītājus atbilstoši to šķērsgriezumam: mazākos (2,5–25 mm²) pie septiņiem pieslēgumiem, lielākos (25–95 mm²) pie diviem, plakano vadītāju (30 x 3,5 mm) un apaļo vadītāju (8–10 mm) pie attiecīgajiem pieslēgumiem. Pēc pievienošanas aizveriet caurspīdīgo vāciņu un, ja nepieciešams, aizzīmogojiet to.

Noderīgi padomi

Uzstādīšanu drīkst veikt tikai kvalificēts elektriķis saskaņā ar spēkā esošajiem noteikumiem. Caurspīdīgais vāciņš ļauj vizuāli pārbaudīt savienojumus, tāpēc pēc uzstādīšanas turiet to aizvērtu un aizzīmogotu. Pirms darba uzsākšanas pārliecinieties, ka visi vadītāji ir atslēgti no sprieguma.
