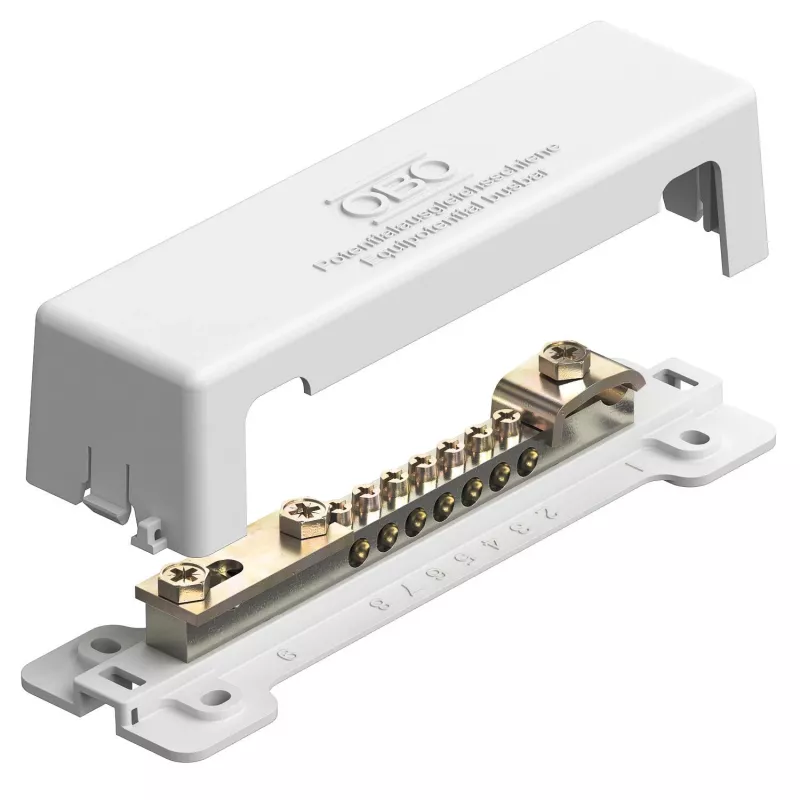

OBO Bettermann izlīdzinošā savienojuma kopne 188mm, misiņš, balta (5015075)

Ja elektroinstalācijā ir vairāki zemējuma punkti, potenciālu starpība var radīt bīstamus traucējumus. OBO Bettermann izlīdzinošā savienojuma kopne nodrošina vienu uzticamu punktu, kur savienot aizsargvadus, izlīdzinošos vadus un zibensaizsardzības sistēmas. Tās 188 mm garums un septiņi skrūvju spailes ļauj pieslēgt vairākus vadus līdz 25 mm², tāpēc tā ir piemērota gan dzīvojamo, gan komerciālo sadales skapju montāžai.

Kam paredzēta

Elektriķiem un sadales skapju montētājiem, kuriem nepieciešama uzticama, virsapmetuma montāžas kopne galvenajai izlīdzinošajai savienošanai saskaņā ar DIN VDE 0100-410 un 0100-540. Tā ir piemērota arī zibensaizsardzības izlīdzinošajai savienošanai saskaņā ar DIN VDE 0185-305.

Galvenās iezīmes

• Kontaktstienis no niķelēta misiņa (CuZn) nodrošina lielisku vadītspēju un izturību pret koroziju.
• Pamatplāksne un vāks no baltā polistirola (PS), RAL 9010, nodrošina tīru izskatu redzamās instalācijās.
• Septiņas skrūvju spailes viendzīslu vai daudzdzīslu vadiem līdz 25 mm² un smalkdzīslu vadiem līdz 16 mm².
• Papildu savienojumi apaļiem vadiem Rd 8-10 (2 spailes) un plakanam vadītājam FL 30 (1 spaile).
• Virsapmetuma montāža vienkāršai uzstādīšanai.

Specifikācijas

• Garums: 188 mm
• Materiāls (kontaktstienis): misiņš (CuZn), niķelēts
• Materiāls (pamatplāksne/vāks): polistirols (PS)
• Krāsa: balta (RAL 9010)
• Savienojumu skaits (viendzīslu/daudzdzīslu): 7
• Maks. vadītāja šķērsgriezums (viendzīslu/daudzdzīslu): 25 mm²
• Maks. vadītāja šķērsgriezums (smalkdzīslu): 16 mm²
• Savienojumu skaits (apaļvads Rd 8-10): 2
• Savienojumu skaits (plakans vadītājs FL 30): 1
• Savienojuma veids: skrūvju spaile
• Montāžas veids: virsapmetuma
• Darba temperatūras diapazons: no -5 °C līdz +40 °C

Padomi

Uzstādot pārliecinieties, ka visi savienojumi ir pievilkti ar ieteicamo griezes momentu, lai saglabātu zemu kontakta pretestību. Smalkdzīslu vadiem izmantojiet uzmavas, lai novērstu dzīslu pārrāvumu un nodrošinātu drošu savienojumu.

Padoms: pirms kopnes montāžas pārbaudiet, vai sadales skapī ir pietiekami daudz vietas 188 mm garajai kopnei un vai visi pievienojamie vadi atbilst norādītajiem šķērsgriezumiem.
