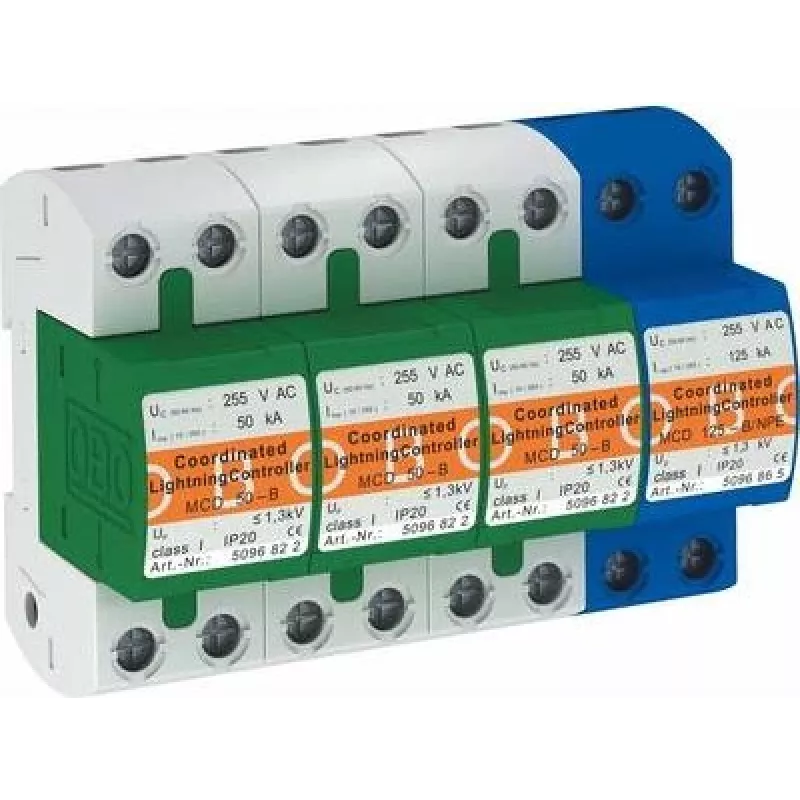

OBO BETTERMANN koordinētais zibens strāvas novadītājs MCD 50-B/3+1 Type 1, 50kA, 4-poliem, 5096879

Ja ēkā ir jutīga elektronika, zibens tiešs trāpījums var radīt zaudējumus, ko apdrošināšana ne vienmēr sedz. MCD 50-B/3+1 novadītājs novirza lieljaudas zibens strāvu droši prom no iekārtām, nodrošinot aizsardzību jau pie ieejas.

Priekšrocības

Augstā izlādes jauda 50 kA (10/350 µs) katrā fāzē ļauj izturēt tiešu zibens spērienu. 3+1 shēma ir piemērota TN-S un TT sistēmām, tāpēc to var izmantot dažādos objektos. Zems aizsardzības līmenis (<1,3 kV) pasargā jutīgas ierīces, un ātrā reakcija (<25 ns) samazina caurplūstošo enerģiju. Termiskā atslēgšanās un vizuālais statusa indikators atvieglo apkopi. Liesmu slāpējošs termoplasts un IP20 nodrošina drošu montāžu sadalnē.

Kam piemērots

• Galvenajām sadalnēm dzīvojamās, komerciālās un ražošanas ēkās
• Barošanas sistēmām ar TN-S vai TT zemējumu
• Jutīgu iekārtu aizsardzībai pret tiešu zibens spērienu un komutācijas pārspriegumiem
• Instalācijām, kur jāatbilst IEC 61643-11 un EN 61643-11

Galvenie tehniskie dati

• Novadītāja tips: Zibens strāvas novadītājs (Type 1)
• Sistēmas konfigurācija: 3+1 (L1, L2, L3, N-PE)
• Nominālais spriegums (Un): 230/400 V AC
• Maksimālais pastāvīgais darba spriegums (Uc): 280 V AC
• Zibens impulsa strāva (Iimp) 10/350 µs: 50 kA kopā, 12,5 kA uz polu
• Nominālā izlādes strāva (In) 8/20 µs: 50 kA kopā, 12,5 kA uz polu
• Aizsardzības līmenis (Up): < 1,3 kV
• Reakcijas laiks (tA): < 25 ns
• Maks. rezerves drošinātājs: 315 A gL/gG
• Īsslēguma izturība (Isccr): 50 kA
• Sekundārās strāvas dzēšanas spēja (Ifi): 50 kA
• Termiskā atslēgšanās: Jā
• Tālvadības signalizācijas kontakts: Nē
• Montāža: DIN sliede 35 mm
• Korpusa materiāls: Termoplasts, liesmu slāpējošs
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -40 līdz +80 °C
• Standarti: IEC 61643-11 / EN 61643-11

Ieteikumi

Uzstādiet pie ieejas, lai aizsargātu visu elektroinstalāciju. Pārliecinieties, ka zemējums ir atbilstošs, un izmantojiet piemērotus rezerves drošinātājus. Ja nepieciešama pastāvīga uzraudzība, apsveriet versiju ar tālvadības kontaktu. Regulāri pārbaudiet statusa indikatoru.
