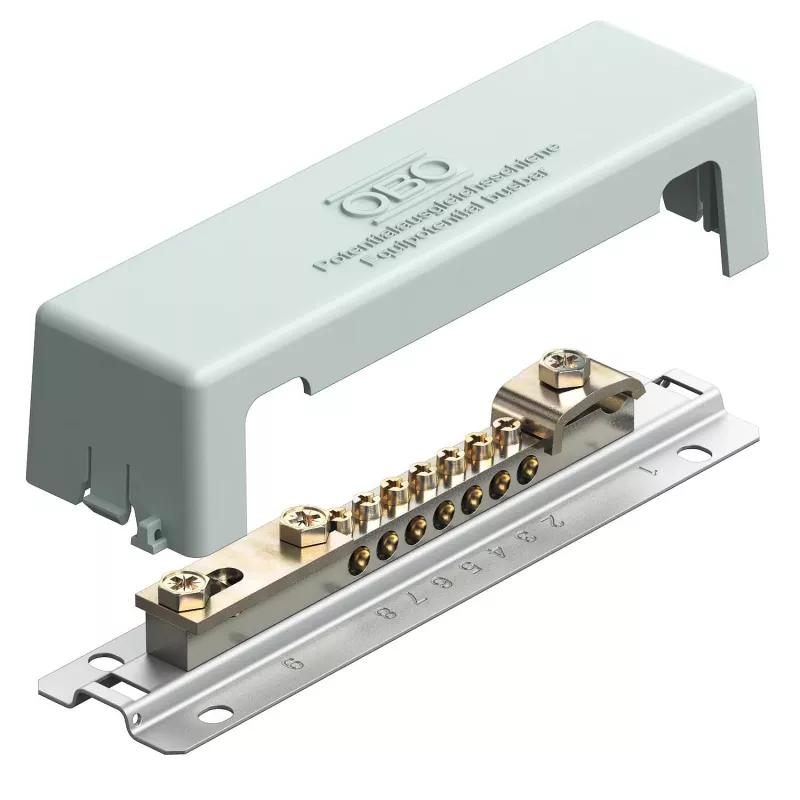

OBO Bettermann Potenciālu izlīdzināšanas kopne 1809 (5015081)

Ja elektroinstalācijā jānovērš bīstama sprieguma starpība, galvenā potenciālu izlīdzināšana ir obligāta. OBO Bettermann 1809 kopne nodrošina drošu un pārbaudāmu savienojuma punktu, kas atbilst zibensaizsardzības prasībām.

Kam piemērota

Elektriķiem un montētājiem, kas strādā pie ēku elektroinstalācijām, īpaši galvenās potenciālu izlīdzināšanas un zibensaizsardzības sistēmām. Piemērota virsapmetuma montāžai iekštelpās.

Galvenās iezīmes

• Pamatplāksne no pelēka polistirola, pārsegs caurspīdīgs – ērti pārbaudīt savienojumus.
• Kontaktsliežu materiāls: niķelēts misiņš – lieliska vadītspēja un izturība pret koroziju.
• 7 savienojumi apaļiem vadītājiem 2,5–25 mm² un smalkšķiedru vadītājiem līdz 35 mm².
• 2 savienojumi plakaniem vadītājiem līdz 30x3,5 mm.
• 1 savienojums galvenajam zemējuma vadītājam 7–10 mm.
• Zibens strāvas nestspēja 100 kA (10/350 µs).
• Atbilst DIN EN 62561-1 un VDE 0185-305.

Specifikācijas

• Produkta tips: Potenciālu izlīdzināšanas kopne
• Montāžas veids: Virsapmetuma
• Pamatplāksnes materiāls: Polistirols (PS)
• Kontaktsliežu materiāls: Misiņš, niķelēts
• Pārsega materiāls: Polistirols (PS), caurspīdīgs
• Savienojumi apaļiem vadītājiem (2,5–25 mm²): 7
• Savienojumi smalkšķiedru vadītājiem (līdz 35 mm²): 7
• Savienojumi plakaniem vadītājiem (līdz 30x3,5 mm): 2
• Savienojums galvenajam zemējuma vadītājam (7–10 mm): 1
• Zibens strāvas nestspēja (10/350 µs): 100 kA
• Atbilstība standartiem: DIN EN 62561-1, VDE 0185-305
• Krāsa: Pelēka pamatne, caurspīdīgs pārsegs
• Lietošanas vide: Iekštelpas

Kā lietot

Piestipriniet kopni pie virsmas, pievienojiet galveno zemējuma vadītāju, apaļos un plakanos vadītājus atbilstoši shēmai. Pārbaudiet, vai visi savienojumi ir stingri pievilkti ar noteikto griezes momentu. Caurspīdīgais pārsegs ļauj vizuāli pārbaudīt savienojumus, to nenoņemot.

Padoms: pirms lietošanas pārliecinieties, ka kopne ir piemērota konkrētajai videi un instalācijai. Regulāri pārbaudiet savienojumu stāvokli, īpaši pēc zibens spēriena.
