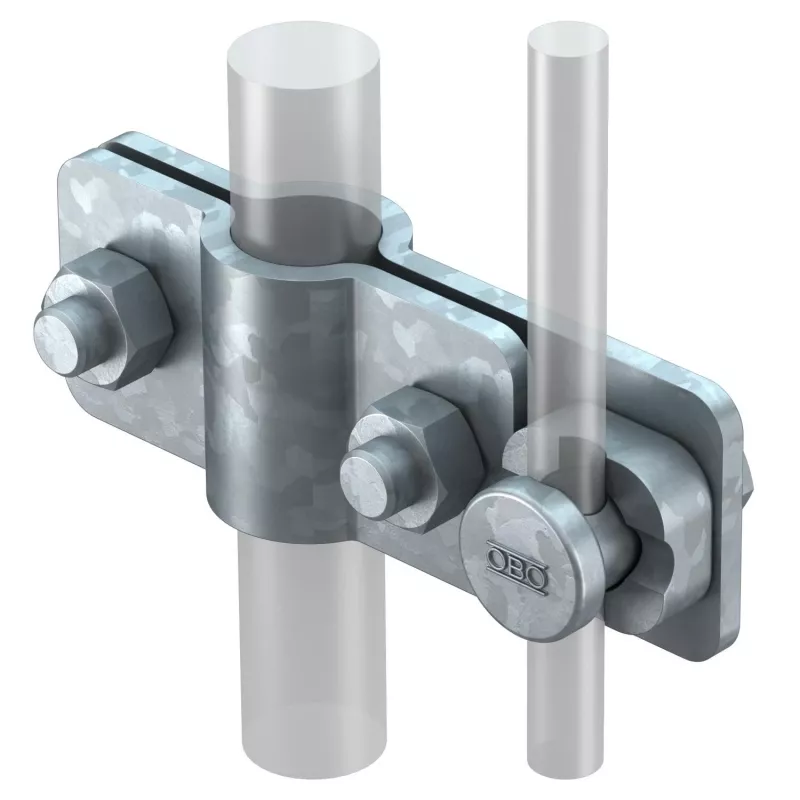

OBO Bettermann savienojuma spaile 2710/25 25mm šķērsspaile apaļiem un plakaniem vadītājiem (5001226)

Lai izveidotu uzticamu 90° leņķa savienojumu starp zibensaizsardzības vai potenciālu izlīdzināšanas sistēmas vadītājiem, nepieciešama spaile, kas notur gan apaļus, gan plakanus vadītājus, vienlaikus nodrošinot ilgstošu vadītspēju un izturību pret koroziju. OBO Bettermann savienojuma spaile 2710/25 ir konstruēta tieši šim uzdevumam – tā ļauj droši savienot galveno vadītāju (apaļu 8–10 mm vai plakanu līdz 30 x 3,5 mm) ar apaļu pieslēgvadītāju (8–10 mm) karstā veidā cinkota tērauda korpusā.

Kam piemērota

Elektriķiem un montētājiem, kas strādā ar zibensaizsardzības, iezemējuma un potenciālu izlīdzināšanas sistēmām dzīvojamās, komerciālās vai rūpnieciskās ēkās. Šī spaile nodrošina standartiem atbilstošu šķērssavienojumu vietās, kur nepieciešama augsta mehāniskā un elektriskā noturība.

Galvenās priekšrocības

• Šķērsspaiļu dizains 90° leņķa savienojumiem starp vadītājiem.
• Galvenais vadītājs: apaļš 8–10 mm vai plakans līdz 30 x 3,5 mm.
• Pieslēgvadītājs: apaļš 8–10 mm.
• Materiāls: karstā veidā cinkots tērauds (St/tZn) – augsta pretkorozijas izturība.
• M8 sešstūra skrūve drošai nostiprināšanai.
• Pārbaudīta zibens strāvai (10/350 µs): 100 kA.
• Īsslēguma strāvas izturība (50 Hz, 1 s): 1,5 kA.
• Atbilst DIN EN 62561-1 (VDE 0185-561-1) prasībām.

Tehniskie dati

• Produkta tips: savienojuma spaile
• Konstrukcija: šķērsspaile
• Materiāls: tērauds, karstā veidā cinkots
• Galvenā vadītāja tips: apaļš (Rd) / plakans (FL)
• Galvenā vadītāja diametrs (Rd): 8–10 mm
• Galvenā vadītāja izmēri (FL): līdz 30 x 3,5 mm
• Pieslēgvadītāja tips: apaļš (Rd)
• Pieslēgvadītāja diametrs: 8–10 mm
• Skrūves tips: sešstūra skrūve M8
• Pielietojums: iezemējums, zibensaizsardzība, potenciālu izlīdzināšana
• Atbilstība standartam: DIN EN 62561-1 (VDE 0185-561-1)
• Korozijas izturība: augsta
• Savienojumu skaits: 2
• Montāžas metode: uzspraužama
• Testa strāva (10/350 µs): 100 kA
• Īsslēguma strāva (50 Hz, 1 s): 1,5 kA

Kā lietot

Notīriet vadītāju virsmas pirms spailes uzstādīšanas, lai nodrošinātu optimālu elektrisko kontaktu. Ievietojiet galveno vadītāju (apaļu vai plakanu) un pieslēgvadītāju attiecīgajās spailes ligzdās, pēc tam pievelciet M8 sešstūra skrūvi ar atbilstošu griezes momentu. Pārbaudiet, vai savienojums ir mehāniski stingrs un nodrošina nepārtrauktu elektrisko vadītspēju.

Padoms: vienmēr izmantojiet pretkorozijas pastu uz savienojuma virsmām, ja spaile tiek uzstādīta ārpus telpām vai agresīvā vidē. Regulāri pārbaudiet skrūvju pievilkšanas momentu, īpaši pēc temperatūras svārstībām.
