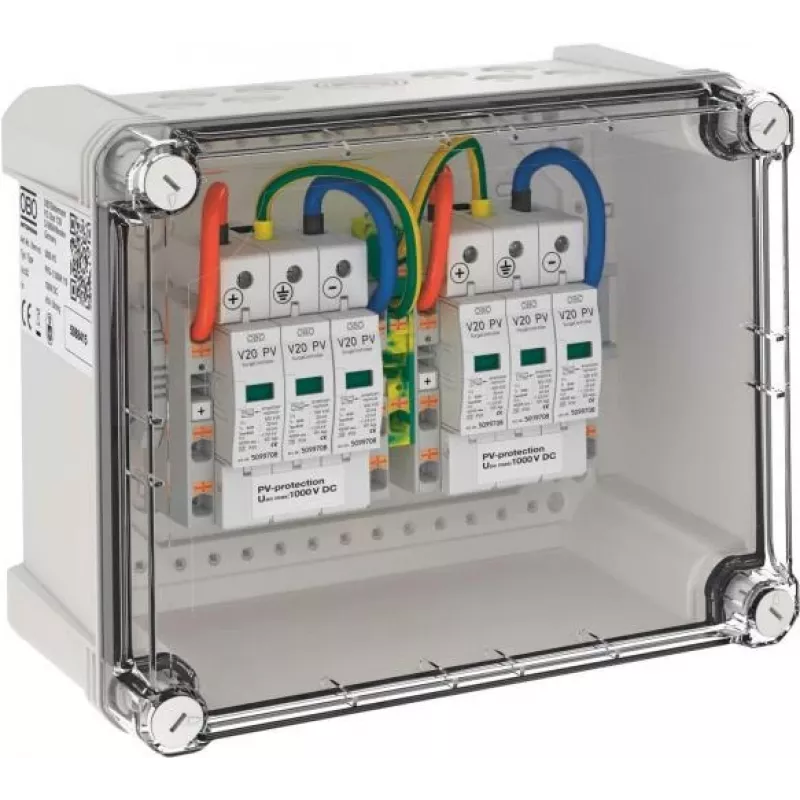

OBO PVG-C1000K 110 PV ģeneratora savienojuma kārba 2x1 virkne 1000V DC IP65

Kad saules paneļu laukums aug, katrs volts un amps kļūst svarīgs. Ar šo kārbu jūs iegūstat gatavu, pārbaudītu risinājumu, kas savieno divas PV virknes ar invertora diviem MPP kontrolleriem – bez lodēšanas, bez improvizācijas, bez liekas laika tērēšanas. Uzstādīšana kļūst par vienkāršu darbību, nevis izaicinājumu.

Kam tas paredzēts

Šī savienojuma kārba ir radīta saules enerģijas uzstādītājiem, EPC darbuzņēmējiem un sistēmu integratoriem, kas strādā ar dzīvojamo, komerciālo vai rūpniecisko PV sistēmu līdz 1000 V līdzstrāvas. Tā ir ideāli piemērota projektiem, kur nepieciešams apvienot divas virknes un pieslēgt tās invertoram ar diviem MPP kontrolleriem, vienlaikus nodrošinot atbilstību drošības standartiem un ilgtermiņa uzticamību.

Galvenās priekšrocības

• Gatava savienošanai – 2 PV virknes un 2 MPP kontrolleri
• Iebūvēta 2. tipa līdzstrāvas pārsprieguma aizsardzība (3 polu katrai virknei)
• Iebūvēts 2 polu līdzstrāvas atslēdzējs katrai virknei (30 A)
• IP65 aizsardzības klase ar UV izturīgu polikarbonāta korpusu
• MC4 savienotāji – ātra un instrumentiem nepieciešama uzstādīšana
• Maksimālais sistēmas spriegums 1000 V DC, kopējā ieejas strāva 30 A

Specifikācijas

• Produkta veids: PV ģeneratora savienojuma kārba
• PV virkņu skaits: 2
• Atbalstīto MPP kontrolleru skaits: 2
• Maks. sistēmas spriegums (Uoc max): 1000 V DC
• Maks. ieejas strāva vienai virknei (Isc max): 15 A
• Kopējā maks. ieejas strāva: 30 A
• Pārsprieguma aizsardzības ierīce: 2. tipa līdzstrāvas pārsprieguma slāpētājs, 3 polu katrai virknei (+/GND/-)
• Nominālā izlādes strāva (In): 20 kA (8/20 µs)
• Maks. izlādes strāva (Imax): 40 kA (8/20 µs)
• Īsslēguma strāvas nomināls (Isccr): 10 kA
• Iebūvēts līdzstrāvas atslēdzējs: jā, 2 polu katrai virknei
• Līdzstrāvas slēdža nominālā strāva: 30 A
• Aizsardzības klase: IP65
• Korpusa materiāls: UV izturīgs polikarbonāts (PC)
• Ieejas savienojuma veids: MC4 savienotāji
• Izejas savienojuma veids: MC4 savienotāji
• Darba temperatūras diapazons: -25°C līdz +60°C
• Montāžas veids: sienas montāža

Padomi lietošanā

Pirms uzstādīšanas pārliecinieties, ka kabeļu šķērsgriezums atbilst vietējiem noteikumiem un maksimālajai strāvai 15 A vienai virknei. Uzstādiet kārbu ēnainā, viegli pieejamā vietā, lai pagarinātu komponentu kalpošanas laiku. Izmantojiet iebūvēto līdzstrāvas atslēdzēju drošai apkopei un avārijas atslēgšanai. Regulāri pārbaudiet pārsprieguma aizsardzības moduļus un nomainiet tos, ja statusa indikators norāda uz bojājumu.
